Замена панели управления Ninja Coffee Bar CF080

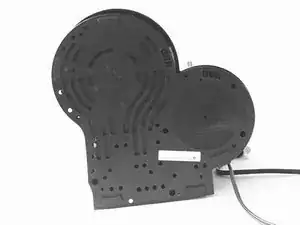

Разверните машину так, чтобы нижняя часть была обращена к Вам.

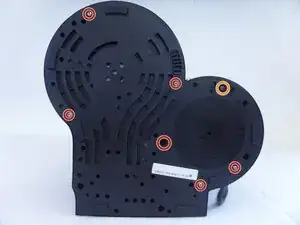

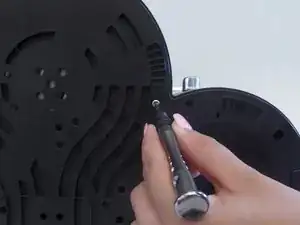

Открутите шесть винтов длиной 0,6 см, удерживая нижнюю плату, с помощью отвертки Torx #10, чтобы снять плату.

Открутите один винт длиной 0,6 см отверткой PH1, чтобы снять плату.

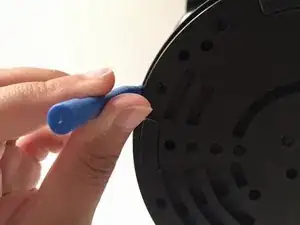

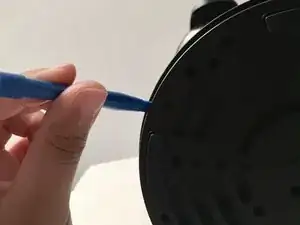

С умеренной силой вставьте пластиковый монтажный инструмент между зазором, чтобы отделить нижнюю плату.

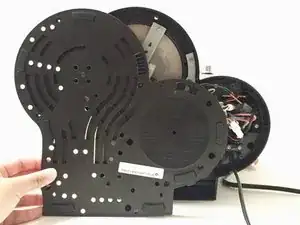

С умеренной силой снимите нижнюю плату.

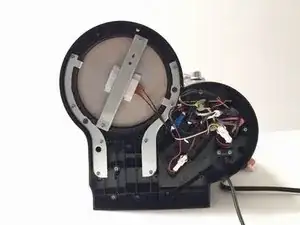

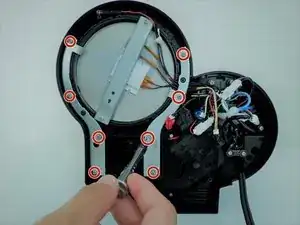

Открутите восемь винтов длиной 0,6 см крестовой отверткой Phillips #1, удерживая серебристые фиксаторы по бокам нагревательной пластины.

По четыре винта с каждой стороны, два серебристых фиксатора нужно снять; они расположены на серебристой планке, удерживающей нагревательную пластину (по одному на каждом конце).

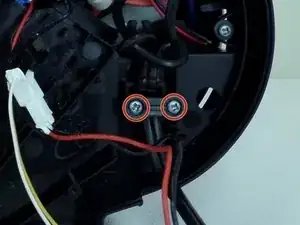

Открутите два винта длиной 0,6 см крестовой отверткой Phillips #1.

Серебристая планка отпадёт после снятия винтов.

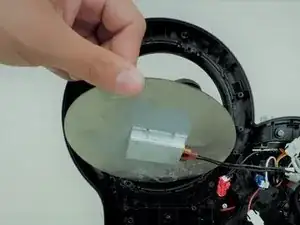

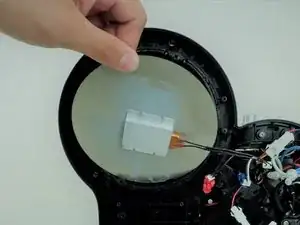

Снимите нагревательную пластину с машины, легко сдвигая её.

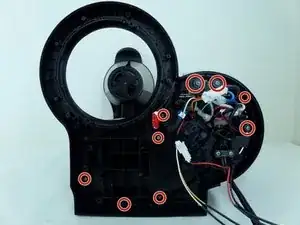

Снимите девять винтов длиной 0,5 см крестовой отверткой Phillips #2.

Некоторые винты труднее увидеть из-за глубины отверстий.

Рекомендуется использовать удлинитель 4 с крестовой отверткой Phillips #2, чтобы помочь отвинтить винты в глубоких отверстиях машины.

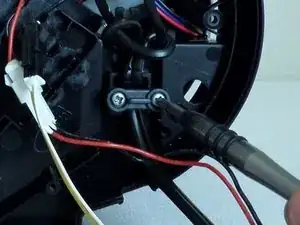

Снимите два винта длиной 0,6 см крестовой отверткой Phillips #2.

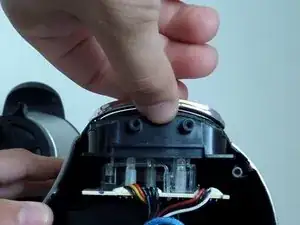

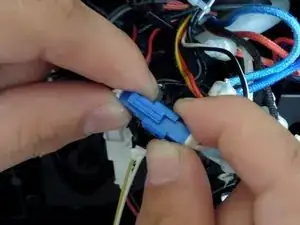

Разъедините провода разных цветов друг от друга, удерживая каждый зажатый контакт большим и указательным пальцами обеих рук, затем разъедините, потянув с необходимой силой.

Будут: 1 синий, 1 чёрный, 1 красный и 2 белых.

Снимите чёрную плату, проведя её через провода.

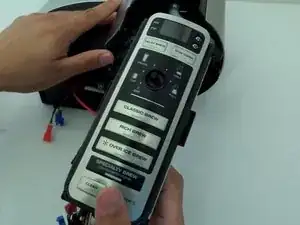

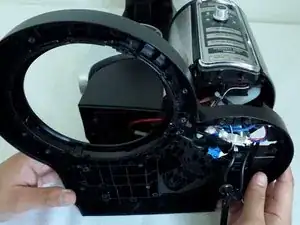

Схватите нижний край модуля панели и потяните его на себя, чтобы вынуть модуль из машины.

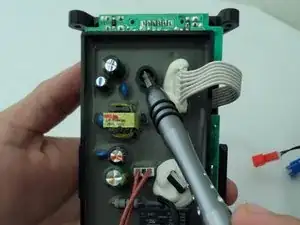

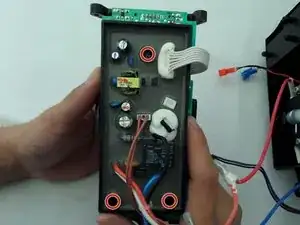

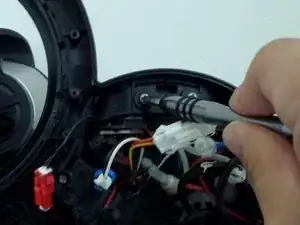

Открутите три винта длиной 0,6 см крестовой отверткой Phillips #1.

Они находятся в чёрных отверстиях: 1 сверху и 2 внизу.

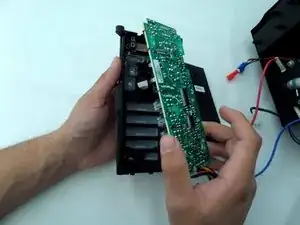

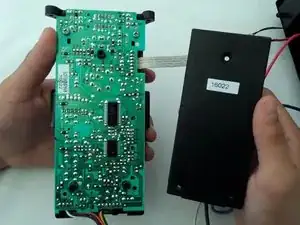

Снимите чёрную плату, прикреплённую к модулю.

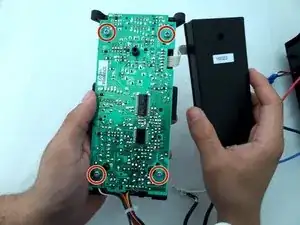

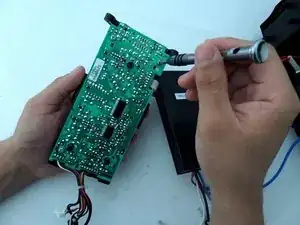

Открутите четыре винта длиной 1,2 см крестовой отверткой Phillips #2.

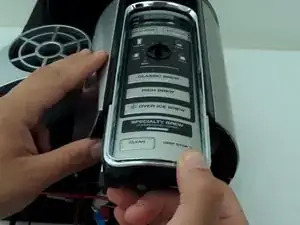

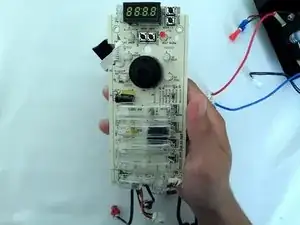

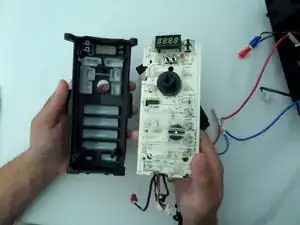

Осторожно снимите панель управления с модуля управления.

Остаётся модуль управления.
