Замена кнопки системы Ninja Mega Kitchen System BL770
Этот гид покажет, как заменить любые кнопочные переключатели на печатной плате. У каждой кнопки есть четыре площадки для пайки, которые необходимо разпаять. При замене они должны быть установлены в правильной ориентации, чтобы устройство работало. Для помощи с пайкой следуйте руководству Как паять и распаивать соединения.
Шаг 1
Удалите пять винтов (длина 13 мм, головка 6 мм), крепящих крышку основания, с помощью отвертки Phillips (Ph2).
Удалите два винта (длина 13 мм, головка 6 мм), крепящих крышку основания, с помощью отвертки T10.
Шаг 2
Осторожно снимите второй слой с основания. Для этого шага отвертка не потребуется.
Шаг 3
Удалите 2 винта (13 мм, головка 6 мм), соединяющие пластиковую деталь, удерживающую шнур питания.
Затем удалите дополнительные 4 винта (13 мм, головка 6 мм) и 2 винта (11 мм, головка 5 мм), крепящие основание.
Осторожно поднимите основание от остальной части блендера.
Шаг 4

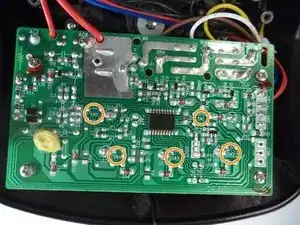

Удалите 4 винта (11 мм, головка 4 мм), соединяющие печатную плату с основанием.
Шаг 5

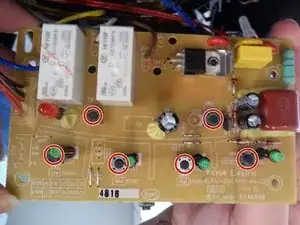

Определите, какую кнопку вы хотите заменить.
На задней стороне печатной платы от кнопки есть четыре площадки для пайки с обозначением "SW", за которым следует номер.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
