Замена пускового конденсатора холодильника Frigidaire
Используйте это руководство для замены пускового конденсатора в вашем холодильнике Frigidaire. Это руководство применимо для большинства моделей, у которых пусковой конденсатор присоединён к устройству запуска и тепловой защите компрессора, также известному как блок управления или пусковое реле.
Пусковой конденсатор обеспечивает правильный запуск и работу компрессора.
Если конденсатор выходит из строя, способность холодильника охлаждать внутреннее пространство снижается, поскольку компрессор может работать нестабильно. Если конденсатор полностью вышел из строя, компрессор не запустится.
Это руководство создано на примере холодильника Frigidaire модели FFSS2614QS6A side-by-side. Другие side-by-side модели и большинство других холодильников Frigidaire будут похожи.
Шаг 1
Перед началом ремонта отключите холодильник от сети.
Если вы проверяете или ремонтируете следующие элементы, возможно, потребуется также перекрыть и отключить подачу воды:
Вентилятор конденсатора
Компрессор и устройство тепловой защиты
Сборка запорного клапана водоснабжения
Шаг 2
Используйте вороток на 1/4" для вывинчивания четырёх винтов, фиксирующих заднюю крышку холодильника.
Шаг 3

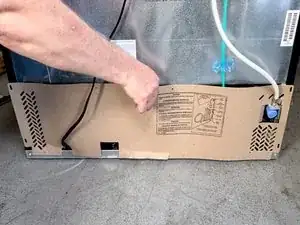

Поднимите заднюю крышку, пока она не выйдет из защёлок.
Если линия подачи воды используется, перекройте запорный клапан и отсоедините её в месте подключения к холодильнику.
Если шланг подачи воды не используется, пропустите его через отверстие в крышке.
Шаг 4

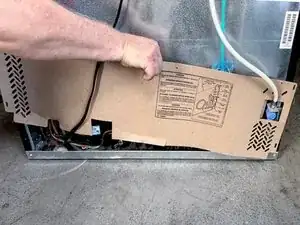

Снимите крышку и отложите в сторону.
Шаг 5
Аккуратно подденьте защёлку на разъёме вентилятора конденсатора.
Шаг 6

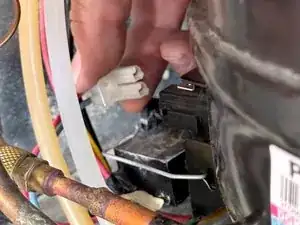

Снимите разъём вентилятора конденсатора с пускового реле.
Шаг 7

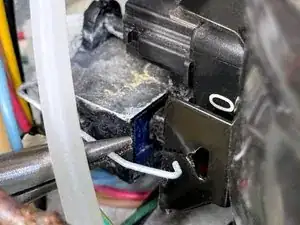

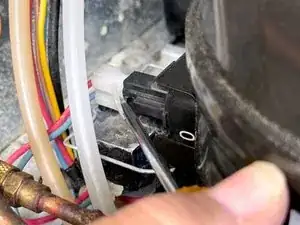

Захватите длинногубцами фиксирующую скобу возле точки крепления на пусковом реле.

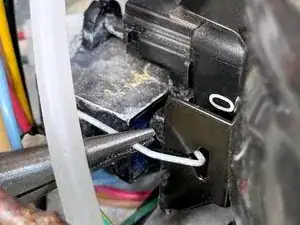

Потяните скобу в сторону компрессора, чтобы крючок скобы прошёл через отверстие в пусковом реле.
Выведите крючок из отверстия, чтобы освободить скобу.
Шаг 8

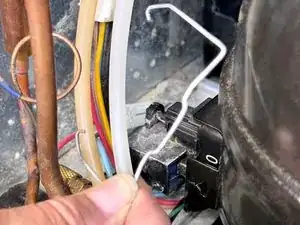

После освобождения одной стороны скобы снимите её пальцами из монтажного отверстия на другой стороне пускового реле.
Снимите скобу и отложите в сторону.
Шаг 9

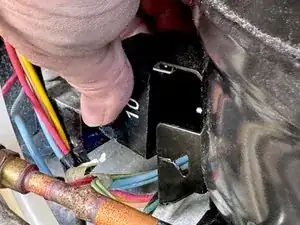

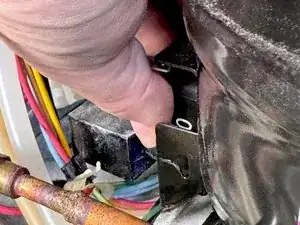

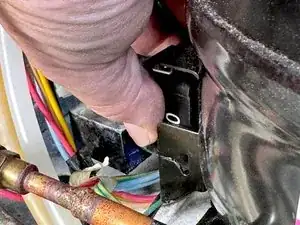

Снимите пусковое реле, потянув его прямо от боковой стороны компрессора.
На стороне компрессора расположены три штыря, которые входят в три отверстия пускового реле.
Шаг 10

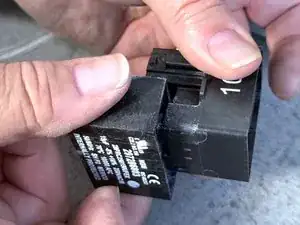

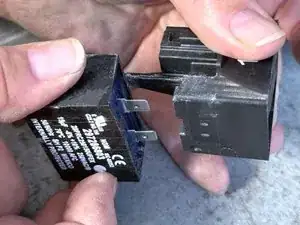

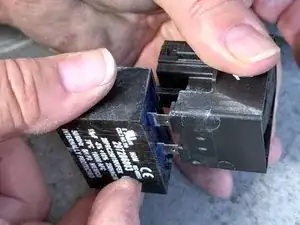

Снимите пусковой конденсатор с пускового реле.
Заключение
Для повторной сборки выполните эти шаги в обратном порядке.
Утилизируйте электронные отходы через сертифицированного переработчика R2 или e-Stewards.
Ремонт не удался? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
Перевод руководства с ifixit.com
