Замена термопредохранителя электрического духового шкафа KitchenAid
Скажем прямо: у электрических духовых шкафов KitchenAid с функцией самоочистки, выпущенных с 2000 по 2013 год, имеется конструктивный дефект. Они недостаточно изолированы и не рассчитаны на режимы самоочистки: цикл самоочистки срабатывает на термопредохранитель.
Для этой детали используют множество названий: термопредохранитель, устройство тепловой защиты, термовыключатель, тепловой предохранитель; термальная связка; термовыключатель безопасности, предохранитель-размыкатель или даже «термический предохранитель безопасности».
Когда духовка перестаёт нагреваться, один корыстный ремонтник может попытаться указать на дорогую плату управления. Не поддавайтесь на это! Если ваша духовка внезапно перестала нагревать (все нагревательные элементы комнатной температуры), при том что органы управления и индикаторы кажутся работоспособными, то первым делом проверьте защитный термопредохранитель.
Шаг 1
Ознакомьтесь с документацией (Руководство по эксплуатации, Инструкции по установке) для получения правильных указаний. Выполняйте этот шаг только если у вас нет официальной документации.

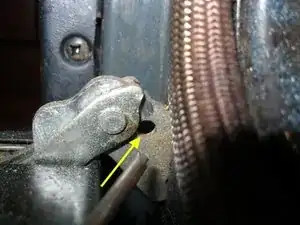

Вставьте штифты для снятия дверцы в каждый шарнир дверцы. Если у вас нет бумажной документации, то, вероятно, у вас нет и штифтов для снятия двери, тогда можно использовать гвозди.

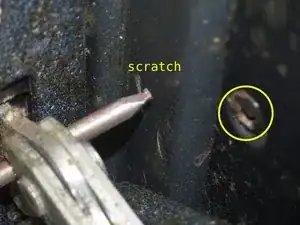

Гвозди могут поцарапать фарфоровое покрытие.
Закройте дверцу, шарниры зажмутся, продолжайте закрывать до тех пор, пока шарниры не наклонятся вверх. Поднимите и снимите дверцу.
Шаг 2
Ознакомьтесь с документацией (Инструкции по установке) для получения правильных указаний. Выполняйте этот шаг только если у вас нет официальной документации.

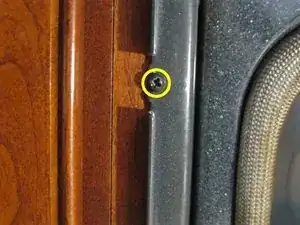

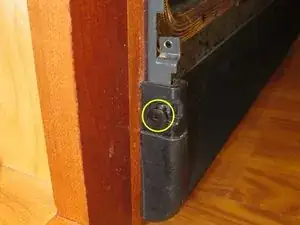

Каждая боковая накладка крепится одним винтом. Удалите винты, оттяните нижний конец накладки от духовки, сдвиньте накладку вниз, снимите её.
по желанию: снимите нижнюю накладку, два винта, снимите её.
Шаг 3
Ознакомьтесь с документацией (Инструкции по установке) для получения правильных указаний. Выполняйте этот шаг только если у вас нет официальной документации.

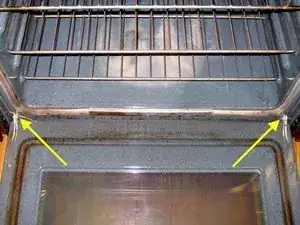

Духовка крепится к стене двумя винтами, по одному через каждое монтажное ухо. Удалите их.

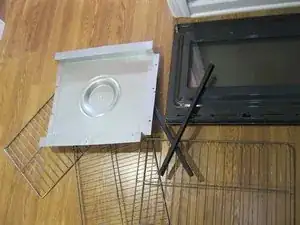

Уберите решётки, противни и другие тяжёлые предметы.

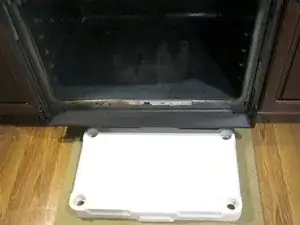

Найдите предмет, который можно использовать как подставку/площадку/основание для духовки. Используйте оригинальную упаковочную основу и упаковочные ножки, если они у вас есть. Если у вас нет оригинальной документации, то, вероятно, нет и упаковочных материалов, поэтому можно использовать обрезную доску или полку.
Выдвиньте духовку, поставьте её на временную подставку, расположите так, чтобы получить полный доступ к задней части.
Шаг 4

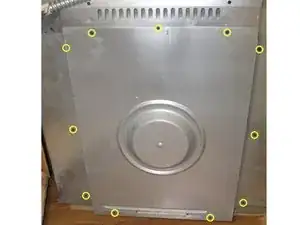

Крышка задней панели крепится одиннадцатью винтами через листовой металл с крестообразным шлицем. Кажется, подходит отвертка PHILLIPS #2. Высокий момент затяжки не требуется, поэтому точность посадки не критична. Удалите винты, снимите заднюю крышку.

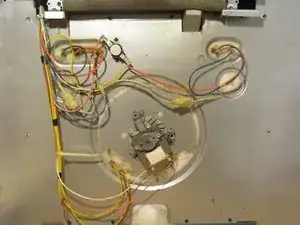

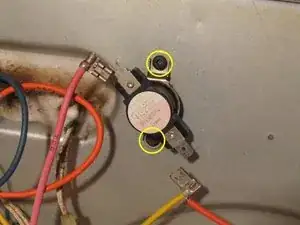

Термопредохранитель / устройство тепловой защиты расположено вне слоя изоляции, крепится двумя винтами (крестообразный шлиц, кажется подходит PHILLIPS #2, средний момент затяжки).
Отсоедините термопредохранитель/устройство тепловой защиты. При замене: ориентация не имеет значения, поскольку он проводит сетевое напряжение переменного тока.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
