Замена ремня хлебопечки Morphy Richards Fastbake 48280

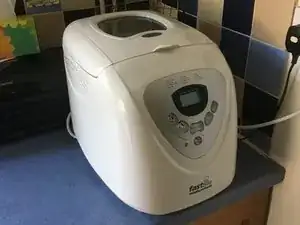

На изображении общий вид хлебопечки Morphy Richards модели 48280. Модель 48281 (и другие) практически идентичны.

Эта машина датирована 2003 годом, но не использовалась до 2023 года, и ремень порвался при включении! Похоже, ремень «зафиксировался» после 20 лет в одном положении, что привело к отказу.

Чтобы упростить работу, я снял верхнюю крышку, хотя это не обязательно. (высвинтите белый пластмассовый квадрат у петли, используя два имеющихся отверстия, и снимите крышку)

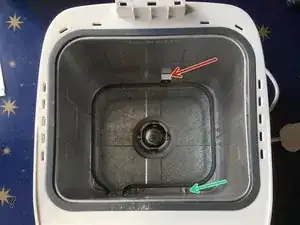

Обратите внимание, что квадратный нагревательный элемент поддерживается кронштейном (красная стрелка). Отверните верхний винт. Затем снимите 8 винтов (например, зелёная стрелка), крепящих облицовку печи к основанию. Для этого полезна длинная отвёртка. Элемент можно слегка сдвинуть для облегчения доступа к винтам.

В перчатках вытяните облицовку из машины. Листовой металл имеет очень острые кромки, поэтому используйте перчатки. Понадобится слегка согнуть листовой металлический кожух, чтобы обойти нагревательный элемент и обод (из‑за выступающего винта из керамического изолятора кронштейна).

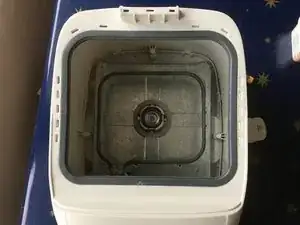

На втором изображении показана снятая облицовка.

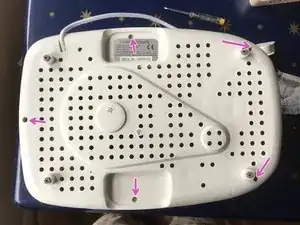

Переверните хлебопечку вверх дном и отвинтите 5 винтов в основании (розовые стрелки). Некоторые из этих винтов, вероятно, противовскрывающие. Если у вас нет бит для противовскрывающих винтов, возможно, потребуется, например, сделать вырез в плоской отвёртке (или обратиться в местное ремонтное кафе за помощью).

Верните хлебопечку в вертикальное положение и аккуратно отодвиньте и частично (так как они также соединены электрически) разъедините верхнюю и нижнюю крышки. Обратите внимание, что нижняя крышка также зафиксирована 9 пластиковыми защёлками, которые могут потребовать лёгкого изгиба.

Когда крышки частично разомкнуты, сдвиньте верхнюю крышку, чтобы получить лучший доступ к 18‑контактному разъёму на основной плате. В моделях 48280 разъём закреплён горячим воском. Его можно удалить каплей‑двумя метилового спирта (или аналогичного алкоголя) — воск отпадёт, и разъём можно будет разъединить.

В модели 48281 разъём имеет защёлку, которую нужно нажать для открытия соединения. Теперь верхняя крышка может быть снята.

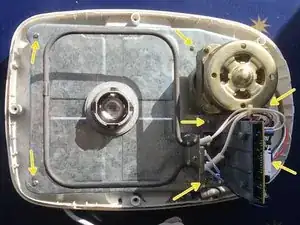

Отверните 7 винтов, удерживающих металлическую пластину на пластиковом нижнем кожухе (отметьте их положения для облегчения сборки, так как в металлической пластине 15 отверстий).

Аккуратно, частично снимите металлическую пластину, учитывая, что они всё ещё электрически соединены сетевым проводом, как на втором изображении.

На втором изображении видно четыре свободные чёрные втулки на направляющих (синие стрелки) и три направляющие без втулок. Отметьте позиции для последующей сборки.

Можно снять сетевую проводку или просто перевернуть металлическую пластину, чтобы открыть доступ к приводному ремню.

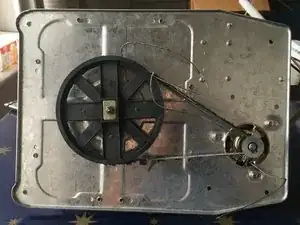

На изображении показан мой старый повреждённый приводной ремень с несколькими нитями, намотанными на шкив мотора, заклинившими механизм. Удалите всё повреждённое — например, разрежьте ремень и очистите шкивы от мусора.

Установите новый ремень, вручную поворачивая большой шкив, чтобы надеть ремень на большой шкив.

Новые ремни для моделей Morphy‑Richards 48280/48281 можно найти на eBay примерно за £13. Есть более дешёвые универсальные ремни за £4, но я не уверен, подойдут ли они. (Я использовал ремень от более старой машины). Размер ремня примерно 535 мм по окружности, ширина 8 мм, около 214 зубьев.
