Замена резинового уплотнительного кольца в машине Frosty Factory Model 113
В этом быстром руководстве я покажу, как заменить резиновое уплотнительное кольцо в машине для маргариты Frosty Factory Model 113. Со временем это уплотнение может износиться или порваться. Это приведёт к тому, что машина не будет образовывать герметичное давление, удерживающее смешиваемое содержимое внутри. К счастью, процесс замены простой и безопасный. В этом руководстве приведены пошаговые инструкции по частичной разборке для доступа к уплотнению, замене самого уплотнения и сборке обратно.
Вот ссылка на онлайн PDF руководство по устройству.
Шаг 1

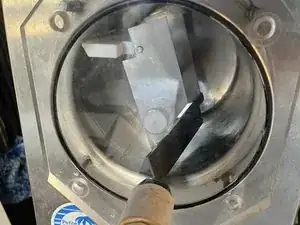

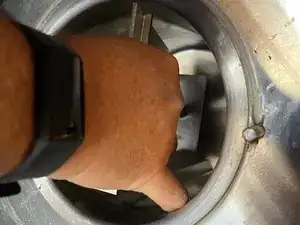

Мы будем заменять резиновое уплотнительное кольцо этой машины для маргариты.
Уплотнение — это чёрное кольцо, видимое на фото.
Шаг 2

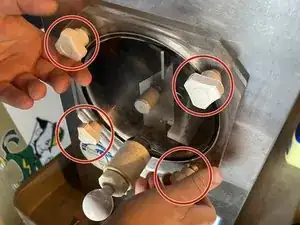

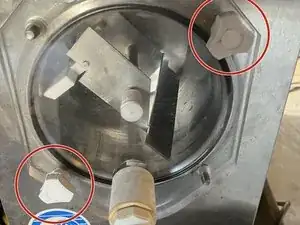

Отвинтите белые рукоятки, расположенные в четырёх углах лицевой панели, по диагонали парами.
Это безопасно снимет давление с уплотнения.
Отложите рукоятки в сторону.
Снимите лицевую панель с машины.
Шаг 3

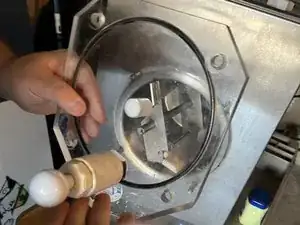

Извлеките старое уплотнение из лицевой панели.
Если у вас короткие ногти, вытащить его может быть трудно.
Шаг 4

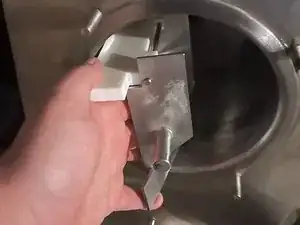

Выньте смешивающий вал. Это облегчит сборку.
Обратите внимание на вал смешивающего элемента на брусе, который подключается к белой втулке лицевой панели, где было уплотнение.
Шаг 5
Установите новое резиновое уплотнение в каркас.
Оно должно легко входить.

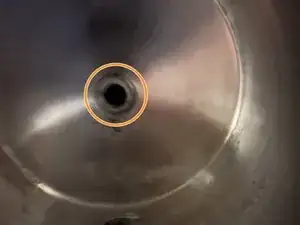

Здесь показана белая втулка лицевой панели, в которую вставляется передний конец смешивающего вала.
Шаг 6

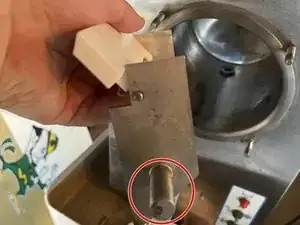

Просуньте конец вала с чёрным углеродистым кольцом в паз в камере смешивания машины.

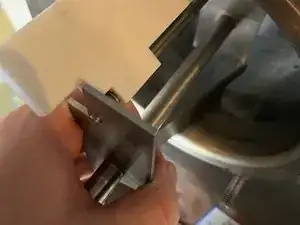

Осторожно вставляйте брус смешивающего элемента в машину как можно дальше, когда конец с чёрным кольцом окажется в пазу.
Аккуратно поворачивайте брус по часовой стрелке, пока вал не зацепит приводной диск, что позволит вам продвинуть брус ближе к задней стенке камеры.
Шаг 7

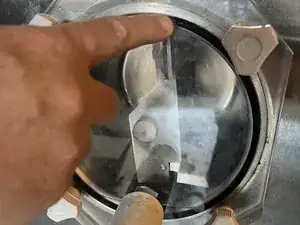

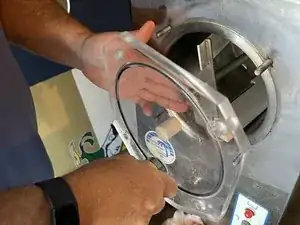

Сориентируйте втулку лицевой панели по валу смешивающего элемента.
Выровняйте четыре наружных отверстия лицевой панели по четырём винтам и прижмите панель к корпусу машины.
Прикрутите рукоятки обратно, снова по диагонали парами.

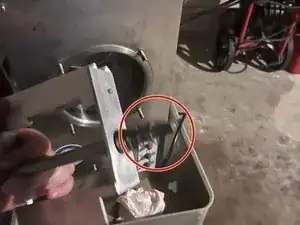

Если брус смешивающего элемента не позволяет прижать лицевую панель достаточно плотно, чтобы все четыре рукоятки можно было закрепить, снимите панель и повторно отрегулируйте брус, чтобы он зацепил приводной диск.
Заключение
Вы успешно разобрали, заменили и затем собрали часть машины.
Перевод руководства с ifixit.com
