Замена PCB управления двойной печи De Dietrich
Как устранить проблему с неработающим светом, если лампочка была заменена, и нет дисплея или работающей печи.
Ремонт электрической двойной печи. (Сетевое напряжение 240 В и 50 Гц в Великобритании)
Устранение неработающего света и неработающей нижней печи. Нет дисплея или кнопок управления.
Вы будете работать с под напряжением и открытыми проводниками. Отключите от сети и выключите из розетки. Свет в печи не работает, и нижняя печь не функционирует и не отображает данные. Обратите внимание, что в этой печи установлены две похожие печатные платы управления. Вы можете сравнить одну плату с другой.
Лампочка была заменена, но по-прежнему не работает. Следующий шаг — проверить соединения проводов лампы; на моем устройстве терминалы имели высокое сопротивление, замена разъемов оказалась простой задачей. Разъемы такие же, как на автомобилях, и у меня были несколько под рукой. Повторные тесты - всё ещё нет света.
Проследив провода к печатной плате управления, я заметил, что реле выглядело плохо и это только подавало нейтральный возврат.

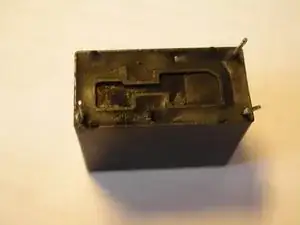

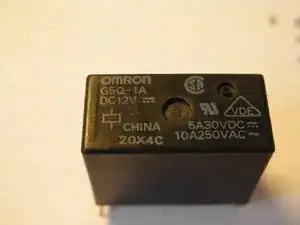

Снятие реле показало больше черных следов. Поэтому реле было заменено. Теперь свет снова загорелся.

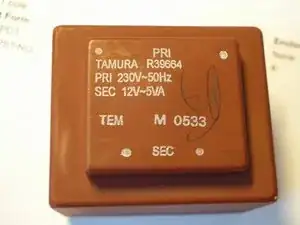

Перейдя к нижней печи, которая не отображала данные и не реагировала на кнопки. Проверка выхода с маленького трансформатора 12 В 5 VA показала нулевое значение. Входное напряжение 240 В переменного тока было. Небольшая выпуклость на верхней части трансформатора подтверждала проблему, он также начал выходить из строя. Сопротивление на первичной обмотке показало обрыв.
Вместо него был установлен новый трансформатор от Farnell. Номер детали 1689081, (номер детали производителя 44231)
Тестирование подтвердило, что управление восстановлено.
Новый трансформатор произведен компанией Myrra (не Tamura, как на фото) и что блок Myrra работал на другой плате управления. Похоже, что на заводе использовали оба типа.
Заключение
Теперь у вас должна быть хорошо освещенная и работающая печь.
Перевод руководства с ifixit.com
