Замена переключателя духовки Philips Whirlpool 1990-х годов
Переключатель духовки на этой плите Philips Whirlpool из 1990-х годов неисправен (изношен, плохое соединение).
Было трудно понять функцию отдельных контактов, но как только вы это поймете, замена переключателя станет легкой.
Шаг 1
Выключите автоматический выключатель плиты!
Только после этого: вытащите плиту и открутите ее.
Шаг 2

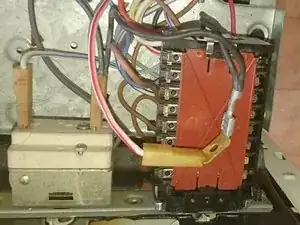

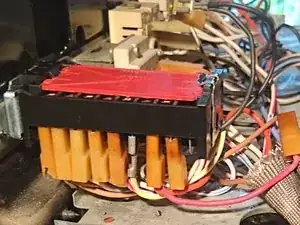

Переключатель духовки (с 10 настройками и 10 контактами) неисправен, и оригинальная замена после 30 лет больше недоступна.
Шаг 3

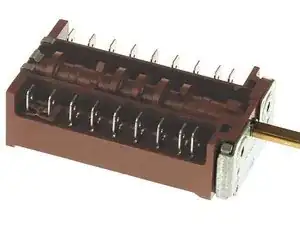

Я нашел переключатели духовки с 10 настройками и 7 контактами в интернете. Они выглядят совершенно по-другому, но выполняют ту же функцию.
Хорошая новость: два винта для их крепления подходят, и ось нужной длины.
Шаг 4

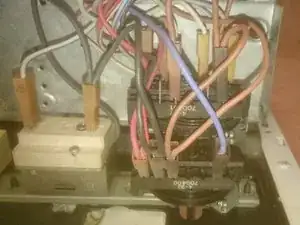

Я измерил новый и старый переключатель и пришел к следующему распределению:
Вход переключателя:
1, 2, 3, 4, 5, 6 = коричневый = фаза сети
7 = синий = нейтраль сети
Выход переключателя:
1 = коричневый = свет || 2 = серый = мотор || 3 = белый = горячий воздух
4 = красный/белый = верхний обогрев || 5 = желтый/белый = нижний обогрев
6 = красный = гриль || 7 = синий/белый = «возврат»
Шаг 5
Нет отдельного выхода для красной лампочки температуры; для этого потребуется 8-контактный переключатель. Однако это также работает без него: просто подключите лампочку индикатора (коричневый) к 1 = свет.
Шаг 6
Второй красный/белый (возврат верхнего обогрева) подключен к черному (термостат).
Изолируйте электрическим скотчем!
Готово! - Для тех, кто хочет знать точно:
Оригинальный переключатель мог включать верхний обогрев и гриль последовательно, т.е. мог устанавливать соединение между красным/белым-2 и красным.... Не знаю, для чего это нужно.... Новый переключатель не может этого сделать.... Но ничего страшного, так тоже работает....
Заключение
Следуйте шагам в обратном порядке, чтобы собрать устройство обратно.
Перевод руководства с ifixit.com
