Замена теплового предохранителя в вафельнице Presto Flipside Belgian
В вафельных электроприборах установлен тепловой предохранитель, который размыкает цепь при достижении определённой температуры, чтобы предотвратить опасность для пользователя. Тепловой предохранитель является одноразовым устройством: после перегорания вафельница перестаёт работать. В этом руководстве показано, как заменить перегоревший тепловой предохранитель и вернуть вафельницу в рабочее состояние.
Шаг 1

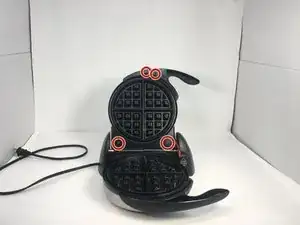

Снимите четыре винта 0.7 мм, удерживающие крышку с проводкой и тепловым предохранителем, используя крестовую отвёртку #2.

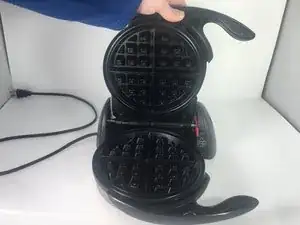

Тепловой предохранитель находится под крышкой, на которой рукоятка направлена вправо.
Шаг 2

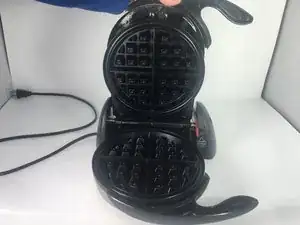

Оттяните рукоятку вверх и от корпуса вафельницы, чтобы снять крышку и открыть доступ к цепи.
Шаг 3

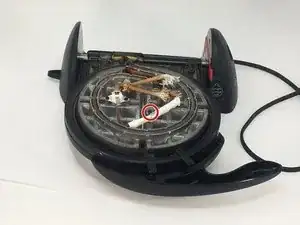

Удалите скобу, удерживающую предохранитель, с помощью крестовой отвёртки #2.
Снимите скобу с теплового предохранителя.
Шаг 4

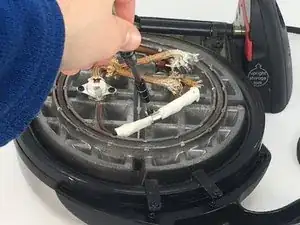

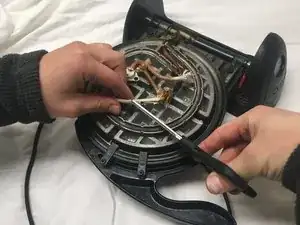

Разрежьте изоляцию, чтобы обнажить один конец теплового предохранителя, используя ножницы.
Шаг 5

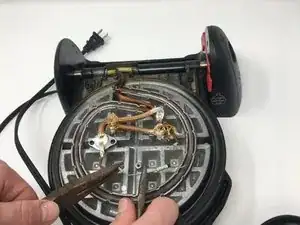

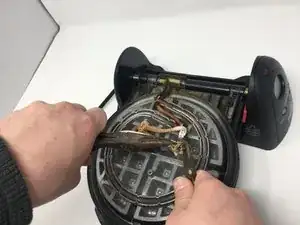

Используйте две пары длинногубцев, чтобы вытащить предохранитель из контактного зажима. Крепко захватите один конец теплового предохранителя одной парой плоскогубцев и соответствующий контактный зажим другой парой и потяните их в стороны.
Потребуется сильное усилие при вытягивании.
Снимите изоляцию с теплового предохранителя и вытащите другой конец предохранителя из цепи таким же образом.
Шаг 6
Включите паяльник и дайте ему разогреться.

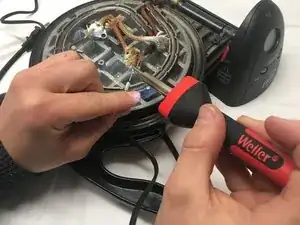

Когда паяльник достигнет рабочей температуры, припаяйте новый тепловой предохранитель к контактному зажиму.
Наденьте новый термоусадочный изолятор на предохранитель и припаяйте другой конец предохранителя к второму контактному зажиму.
Обратитесь к этому руководству по пайке для полезных советов.
Шаг 7

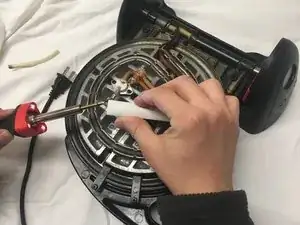

Используйте фен или термофен, чтобы усадить изолятор по форме нового теплового предохранителя.
Шаг 8

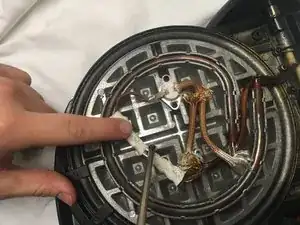

Закрепите тепловой предохранитель, снова установив скобу и привинтив её на место.
Заключение
Для сборки прибора выполните шаги 1 и 2 в обратном порядке.
Перевод руководства с ifixit.com
