Замена кнопки быстрого толчка Hamilton Beach 64650
На этой странице показано, как заменить кнопку быстрого толчка на Вашем планетарном миксере Hamilton Beach Classic 64650. Руководство пригодится, если у Вас возникли проблемы с использованием кнопки быстрого толчка. Возможно, сломалась сама конструкция кнопки или пружина, удерживающая кнопку на месте, поэтому потребуется разобрать корпус, чтобы это проверить.
Шаг 1
Положите рукоятку на бок. Снимите пять винтов Phillips #2, 3,8 мм, показанных на фото, и отложите их в сторону.
Шаг 2
Снимите четыре винта Phillips #2, 8,6 мм, крепящих монтажный кронштейн двигателя, и отложите их в сторону.
Шаг 3
Осторожно извлеките блок двигателя из корпуса.
Соберите две пружины, расположенные на верхней стороне белых шестерёнок венчика. Пружины зажаты сжатым состоянием и могут выпадать в корпус при перемещении двигателя.
Обращайтесь с проводами аккуратно, чтобы не порвать их.
Шаг 4
Спаяйте восемь проводов, соединённых с мотором, используя это руководство.
Обязательно отметьте цвета при их отключении и запомните, куда подключать позже.
Шаг 5
После отключения мотор легко выйдет наружу.
Шаг 6

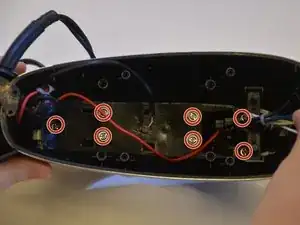

Снимите семь винтов Phillips #2, 1,3 мм, которые прикрепляют кожух двигателя к рукоятке миксера, и отложите их в сторону.
Шаг 7

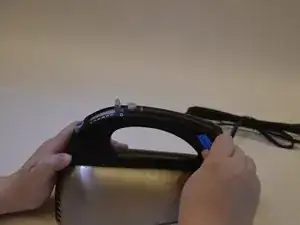

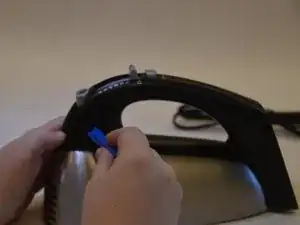

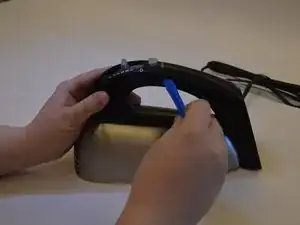

Используйте пластиковый инструмент для вскрытия, чтобы снять крышку рукоятки: ослабьте оба конца, затем сдвиньте инструмент к середине рукоятки.
Шаг 8

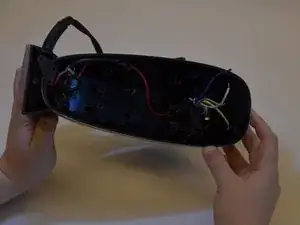

Поднимите крышку рукоятки вверх, когда она ослабнет.
Будьте осторожны при снятии крышки рукоятки — кнопка быстрого толчка может выскочить.
Замените узел кнопки при необходимости.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
