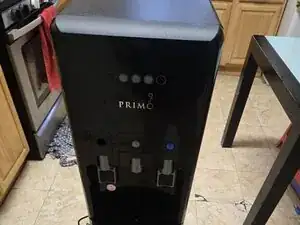

Замена датчика температуры Primo 601258-C
Если ваш кулер для воды Primo (модель 601258-C) не подаёт холодную воду из‑за замерзания резервуара с холодной водой, воспользуйтесь этим руководством для замены датчика температуры.
Датчик температуры регулирует систему охлаждения, обеспечивая поддержание воды на требуемой температуре. Неисправный датчик может привести к чрезмерному охлаждению и замерзанию.
Перед использованием этого руководства проверьте настройки охлаждения диспенсера и убедитесь, что нет внешних факторов, влияющих на регулирование температуры. Если датчик действительно является причиной, аккуратно выполните шаги по его замене.
Перед началом ремонта полностью отключите диспенсер от источника питания.
Шаг 1

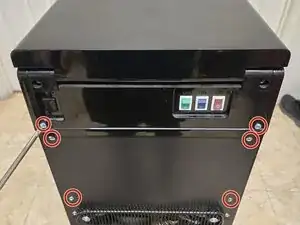

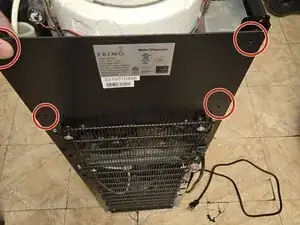

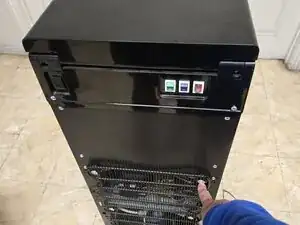

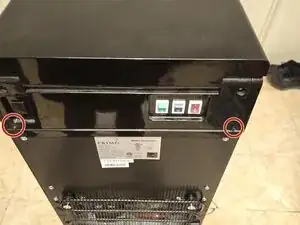

Удалите шесть винтов с крестообразным шлицем 9 мм с задней стороны кулера, чтобы снять задние панели.
Шаг 2

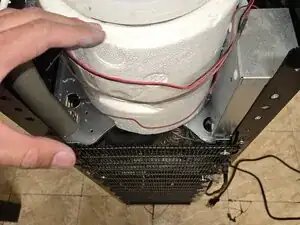

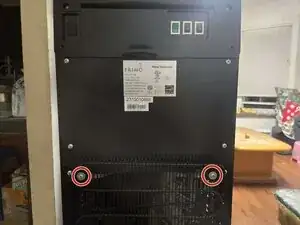

Ослабьте два винта с крестообразным шлицем 25 мм, крепящие радиатор, чтобы можно было снять заднюю крышку радиатора.
Шаг 3

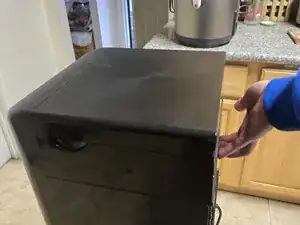

Снимите верхнюю часть кулера.

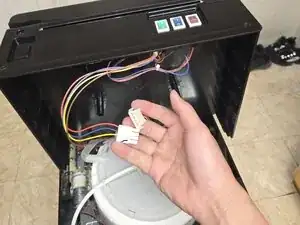

Нажмите на защёлку и отсоедините температурный выключатель от крышки.
Шаг 4

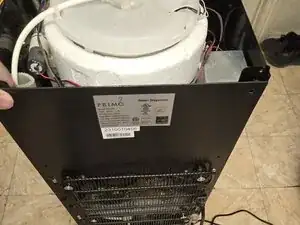

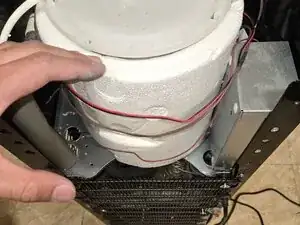

Снимите заднюю панель.
Шаг 5

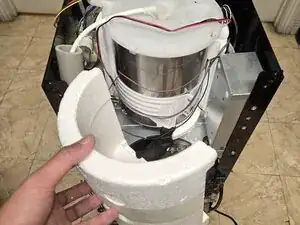

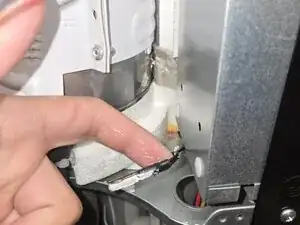

Осторожно удалите теплоизоляционную пену.
Она легко распадается.
Шаг 6

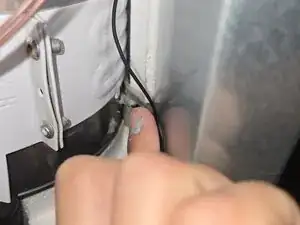

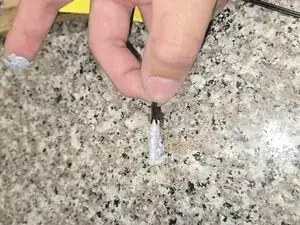

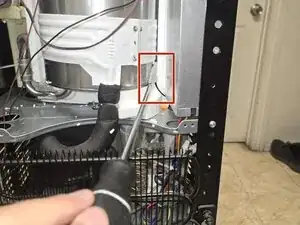

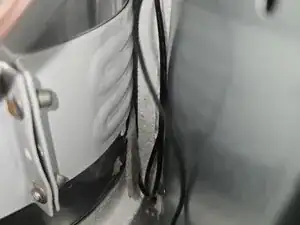

Извлеките неисправный датчик температуры.
Для снятия старого датчика потребуется сдвинуть часть существующей изоляционной ленты.
Шаг 7

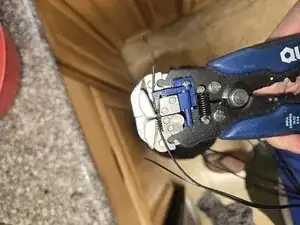

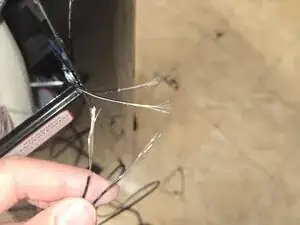

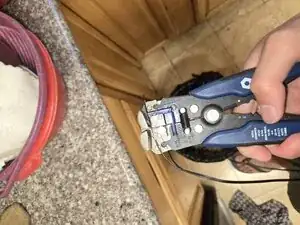

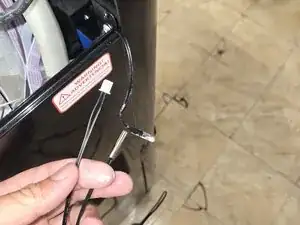

Используйте стриппер для снятия изоляции с проводов как на старом, так и на новом датчике температуры.
Руководство по снятию изоляции с проводов доступно здесь.
Шаг 8

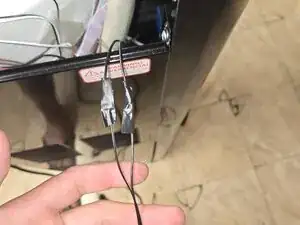

Скрутите оголённые концы проводов и обмотайте их электроизоляционной лентой.
В качестве альтернативы провод можно запаять и изолировать термоусадочной трубкой. Советы по пайке проводов и использованию термоусадочной трубки см. в руководствах: Как паять провода и Как использовать термоусадочную трубку.
Шаг 9

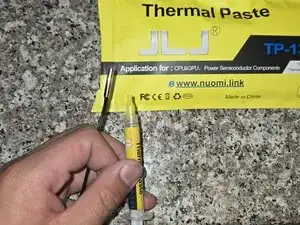

Нанесите теплопроводящую пасту на новый датчик температуры.
Шаг 10
Вставьте вновь подключённый датчик, покрытый теплопроводящей пастой, в слот, где находился старый датчик.
Верните старую изоляцию на место.
Шаг 11
Прикрепите заднюю крышку и закрепите её четырьмя винтами с крестообразным шлицем 9 мм.
Затяните два винта с крестообразным шлицем 25 мм.
Шаг 12

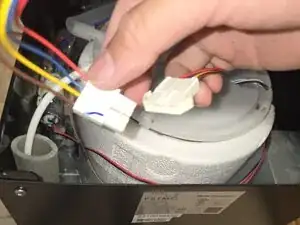

Подсоедините регулятор температуры.
Закрепите верхнюю панель двумя винтами с крестообразным шлицем 9 мм.
Шаг 13
Вы заменили датчик температуры.
Заключение
Для сборки устройства следуйте инструкциям в руководстве. Утилизируйте электронные отходы через переработчика, сертифицированного по стандартам R2 или e‑Stewards.
