Замена печатной платы утюга Shark Ultimate Professional
Перед началом замены печатной платы в утюге Shark Ultimate Professional, убедитесь, что устройство отключено от сети и полностью остыло. Невыполнение этих условий может привести к серьезному электрическому удару или ожогам. Данное руководство проведет вас через каждый этап, необходимый для безопасной разборки утюга, отключения проводки, удаления старой печатной платы и установки замены. Убедитесь, что у вас есть необходимые инструменты (требуется отвертка Philips #0) и внимательно следуйте каждой инструкции. Пропуск или спешка на каком-либо этапе могут повредить компоненты или создать угрозу безопасности. После завершения процесса обратный порядок действий соберет ваш утюг и подготовит его к использованию.
Шаг 1

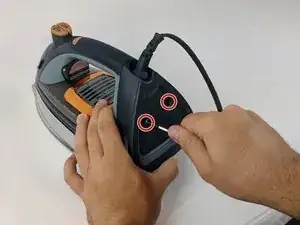

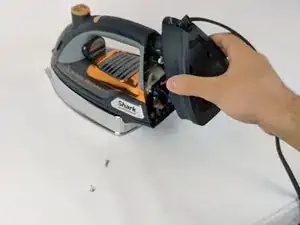

Используйте отвертку Philips #0 для удаления двух винтов размером 11.49 мм на задней части утюга.
Удалите заднюю крышку.
Убедитесь, что утюг отключен от сети и остыл.
Шаг 2
Используйте отвертку Philips #0 для удаления двух винтов размером 11.77 мм, которые крепят белый зажим к утюгу.

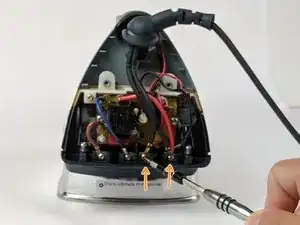

Используйте отвертку Philips #0 для удаления двух винтов размером 6.58 мм, которые крепят черные провода к корпусу утюга.
Удаление левого черного провода также освободит красный провод, прикрепленный тем же винтом.
Шаг 3

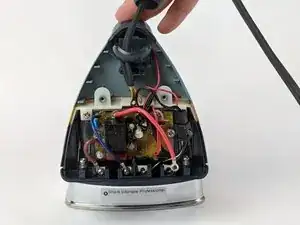

Поднимите расщепленный конец шнура питания вверх через шарнир.
Отложите шнур питания в сторону.
Шаг 4

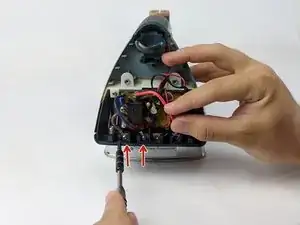

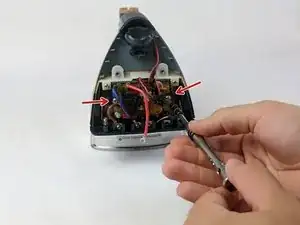

Используйте отвертку Philips #0 для удаления оставшихся винтов размером 6.58 мм, которые держат провода снизу (коричневый и синий).
Удаляйте слева направо

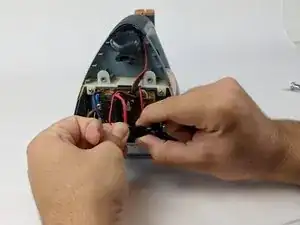

Отщелкните черный адаптер в нижнем правом углу.
Порядок проводов (слева направо): Коричневый, Синий, Красный, Черный
Шаг 5

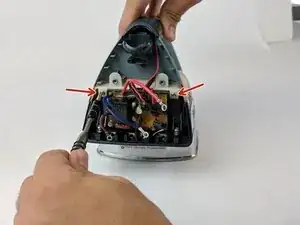

Используйте отвертку Philips #0 для удаления двух винтов размером 9.75 мм (левый и правый), прикрепленных к печатной плате.
Шаг 6

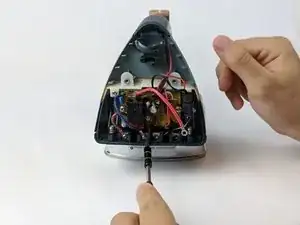

Используйте отвертку Philips #0 для удаления двух винтов размером 9.82 мм (левый и правый) с белой рамки на верхней части печатной платы.

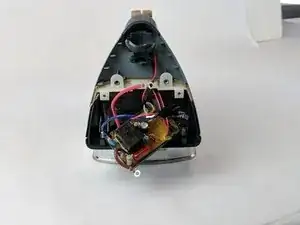

Осторожно вытащите печатную плату из закрепленного положения.
На данном этапе печатная плата не будет полностью отделена.
Шаг 7

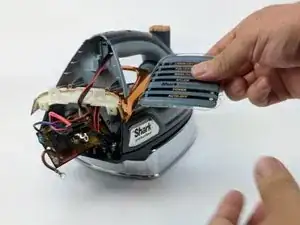

Удалите элемент дисплея режима и отложите его в сторону.

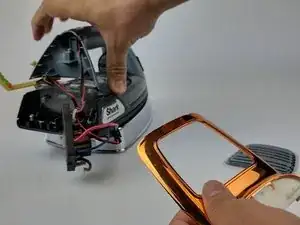

Поднимите ручку и покачайте пластиковую отделку и оранжевую хромированную окантовку, чтобы освободить их под ручкой.
Шаг 8

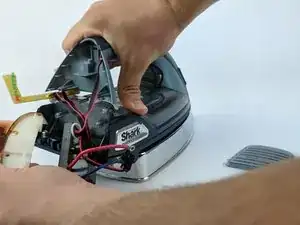

Удалите соединительный провод от подключенного адаптера в ручке, осторожно потянув.

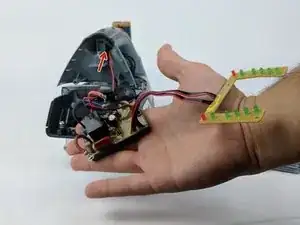

Отложите печатную плату в сторону.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
