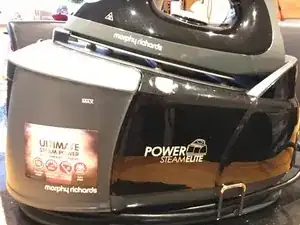

Morphy Richards Power Steam Elite утюг с парогенератором. Простая починка поврежденного гибкого кабеля.
Здесь у нас подержанный утюг с парогенератором, использовавшийся несколько лет без проблем. Как и любой электрический прибор с большим количеством движений, сетевой кабель подвергается постоянным колебаниям; в данном случае — при глажении. Такое воздействие уплотняет отдельные многожильные провода в кабеле. Вы заметите, что вилка и сам парогенератор в основном остаются неподвижны в процессе использования, движется только нагретый утюг, что вызывает переломы жил и отказы.
ПРИМЕЧАНИЕ
Подошва утюга должна постоянно заземляться посредством жилы заземления, проходящей через кабель от трехконтактной вилки к подошве утюга. Регулярно проверяйте. Очень подвержено повреждению и представляет возможную опасность удара током.
Шаг 1
Проверьте ВСЕ утюги на наличие электрического соединения заземления до контакта заземления на сетевой вилке.
Всегда отключайте сетевую вилку от розетки.
Шаг 2
Делайте фотографии по ходу работы для последующей ориентации.

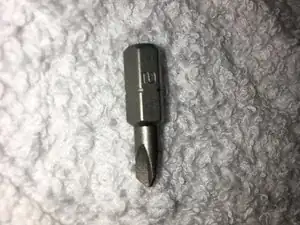

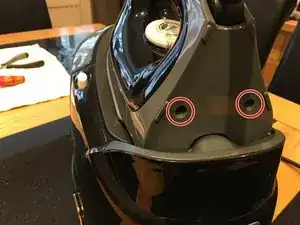

Выверните два треугольных винта, чтобы снять контрольную крышку.
Шаг 3

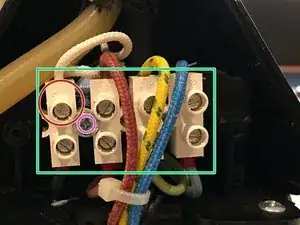

Ослабьте семь из восьми винтов (зелёные), оставив верхний левый винт подключённым (красный) на клеммном блоке: синий, зелёно/жёлтый, коричневый и чёрный. Позже вы установите их обратно в те же самые места, запомните их расположение.
Удалите один винт (розовый), чтобы отодвинуть в сторону белый клеммный блок, обнажив хомут крепления сетевого кабеля, и снимите два винта с крестовой головкой, не показанные на фото.
Шаг 4

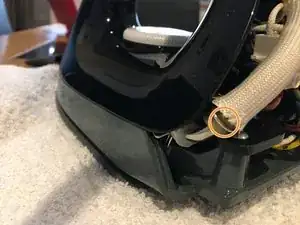

Маленькими плоскогубцами найдите трубку подачи воды и сожмите фиксирующее кольцо вокруг хромированной тонкой трубки (оранжевый), возле подошвы, аккуратно сдвиньте и снимите силиконовый шланг с хромированной трубки.
Шаг 5

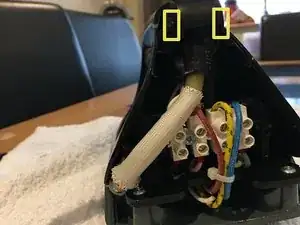

Отожмите направляющую основного кабеля от шарнира (жёлтый). Заднюю крышку можно опустить вдоль кабеля, чтобы она не мешала. Снимите направляющую кабеля, учитывая ориентацию относительно трубки подачи воды. Кабель теперь свободен.
Шаг 6

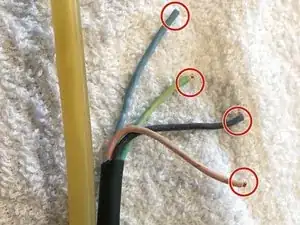

Аккуратно потяните каждую жилу, чтобы проверить, не оборвана ли она уже; в моём случае несколько жил были повреждены и растянулись при натяжении. Отметьте место распорки (strain relief) на сетевом кабеле, поскольку при сборке вам нужна будет та же длина (чтобы кабель не был слишком коротким или слишком длинным).
Шаг 7
Отрежьте 180 мм (семь дюймов) наружной хлопковой оплётки, включая заводскую термоусадочную трубку, чтобы обнаружить неповреждённые свежие жилы. По мере отрезания потребуется надеть новую термоусадочную трубку для аккуратного оформления. (Если есть — чёрная изоляционная лента).

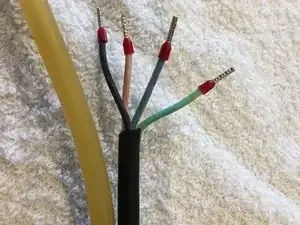

Соберите в обратном порядке. Наденьте наконечники на оголённые жилы, если они у вас есть, и подсоедините все провода в клеммный блок так же, как было, а трубку подачи воды обрежьте по необходимости и закрепите маленьким хомутом.
Шаг 8

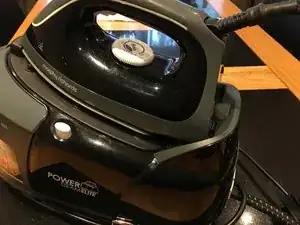

Установите крышку, вверните два треугольных винта и проведите тестирование.
Шаг 9
Мои инструменты
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
