Разборка парового утюга Tefal Turbo Pro 400

Удалите защитный винт Torx с задней части утюга.

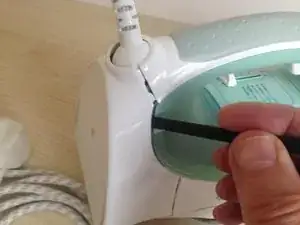

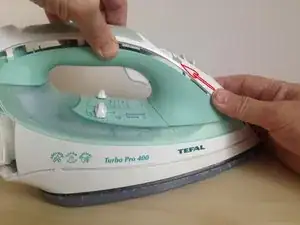

С помощью нейлоновой лопатки или аккуратно маленькой плоской отвертки отожмите заднюю крышку от основного корпуса утюга с обеих сторон, начиная сверху, возле входа кабеля.

Когда задняя крышка начнёт отпирать, вы можете увеличить образовавшийся зазор, вставив лопатку немного глубже.

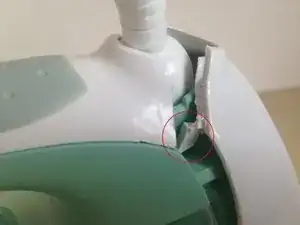

Обратите внимание на защёлку на задней крышке, показанную на 3-й фотографии, которая удерживала заднюю крышку на месте. При сборке её нельзя будет вставить назад без подъёма верхней крышки (см. шаг 7 далее).

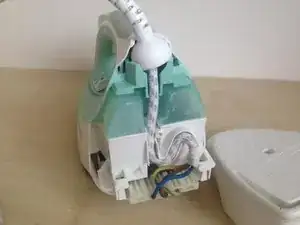

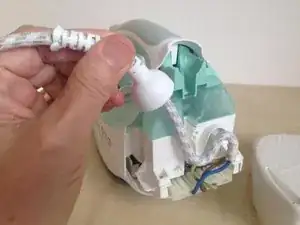

Теперь можно вынуть полусферу ввода сетевого шнура из её гнезда и сам шнур из изгиба растяжителя.

Если вам нужно только заменить сетевой шнур, теперь вы можете это сделать. Убедитесь, что используете термостойкий кабель той же пропускной способности по току.

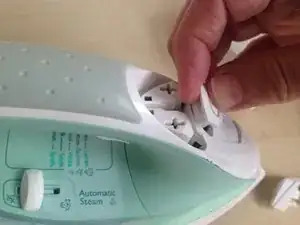

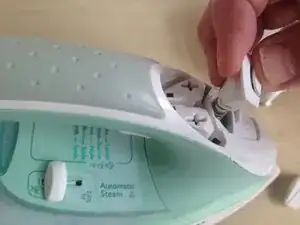

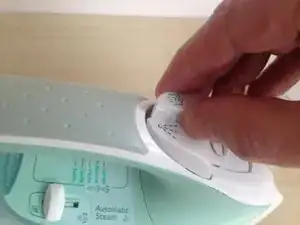

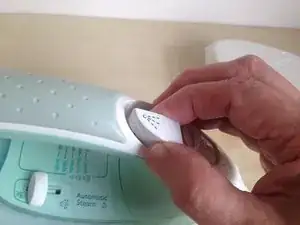

Снимите две кнопки пара. Они просто вытаскиваются. Чтобы вынуть первую, нажмите на другую, чтобы можно было ухватить ту, которую пытаетесь вынуть.

Снимите клапан против накипи перед кнопками пара.

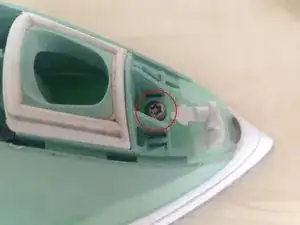

Удалите защитный винт Torx, который был скрыт за кнопками пара.

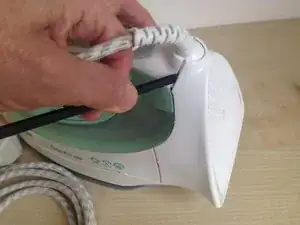

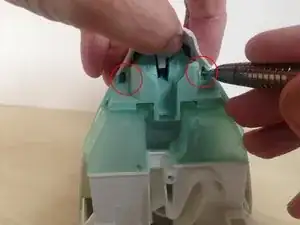

Поддев заднюю часть верхней крышки одной рукой, освободите две защёлки, по одной с каждой стороны, которые её удерживают.

Если вы ограничились только снятием задней крышки и хотите установить её назад, вам нужно выполнить этот шаг перед тем, как снова вставлять её защёлки.

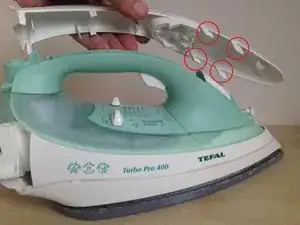

Сдвиньте верхнюю крышку в направлении, показанном стрелкой, чтобы освободить четыре фиксирующие защёлки, показанные на второй фотографии.

Снимите верхнюю крышку.

Удалите защитный винт Torx, расположенный ближе к передней части утюга, обнаруженный после снятия верхней крышки.

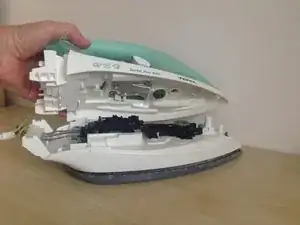

Снимите верхнюю часть утюга.

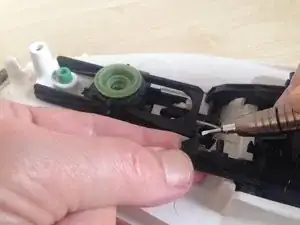

Отсоедините связь между механизмом регулировки температуры и паровым клапаном. Для этого нажмите на одну часть маленькой плоской отверткой, поддерживая другую снизу. Будьте осторожны — эти маленькие пластиковые детали легко сломать.

Связь с другой стороны, управляемая автоматическим контролем пара, просто снимается вверх.

Отодвиньте оба механизма назад настолько, насколько они позволяют.

Обратите внимание, что при сборке оба механизма и рукоятки управления ими должны быть в самых задних положениях, чтобы они правильно соединились.

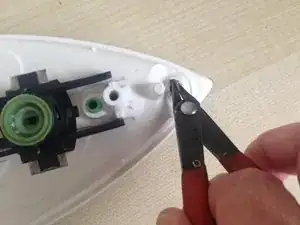

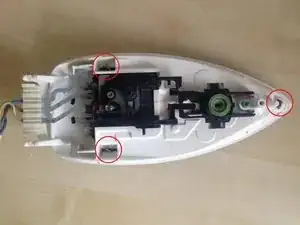

Три закрученные металлические защёлки удерживают пластиковую основу на сборке подошвы. Проверните каждую плоскогубцами, чтобы совместить с прорезью.

Теперь можно поднять пластиковую основу от сборки подошвы.

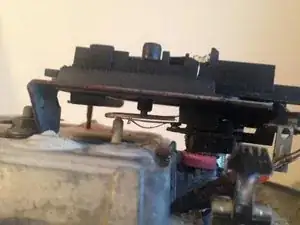

Теперь вы можете осмотреть термостат. Он состоит из биметаллической пластины, которая размыкает или замыкает пару контактов. Контакты могут потребовать очистки из‑за попадания воды.

Контакты можно очистить с помощью очистителя для переключателей (аэрозоль) и небольшого кусочка мелкозернистой наждачной бумаги. Убедитесь, что контакты резко размыкаются и замыкаются при лёгком нажатии на одну или другую сторону биметаллической пластины.

В этом утюге, возможно слегка необычно, имеется вторая пара нормально замкнутых контактов, которые могли пострадать от коррозии. Если вы знаете, для чего они служат, пожалуйста, оставьте комментарий к этой инструкции. Моё предположение: это аварийное отключение для предотвращения перегрева и пожара, если утюг оставить включённым на подошве.

Определите выводы нагревательного элемента и измерьте сопротивление между ними мультиметром. Оно должно быть около 30 Ом (этот утюг рассчитан на 240 В 2 кВт).
