Замена датчика температуры (NTC термистора) парового генератора Philips GC8220 и аналогичных моделей

Есть отличное руководство по разборке парового утюга Philips:

Разборка парового генератора Philips GC8220

Я хочу уточнить по поводу его датчика температуры; если он неисправен, это будет создавать проблемы для функции пара.

Если у Вас нет запасной части Philips, ее можно заменить на универсальную из магазинов электронных компонентов.

Шаг 1

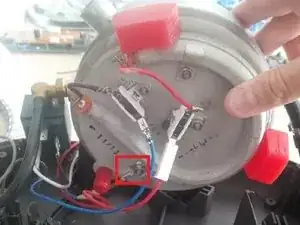

Датчик температуры прикреплен к нижней части блока котла.

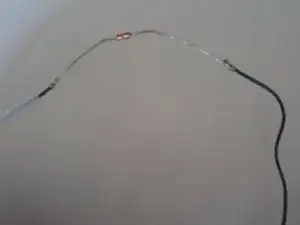

Это NTC термистор.

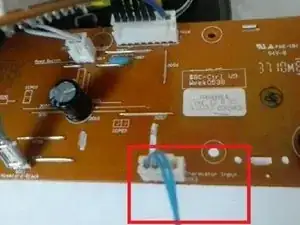

Он подключен к основной печатной плате.

Он выглядит как диод. Но это резистор, который изменяет свое значение в зависимости от температуры.

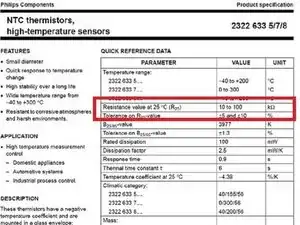

Они бывают с диапазоном значений от 10 кОм до 100 кОм.

Для сборки устройства следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
