Разборка паровой утюга Tefal GV6760 Effectis

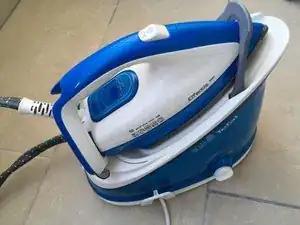

Это то, что мы будем разбирать для ремонта. У других моделей паровых утюгов Tefal может быть аналогичная конструкция.

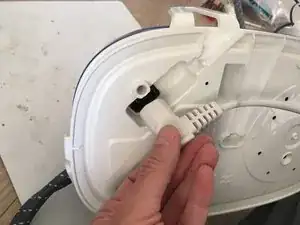

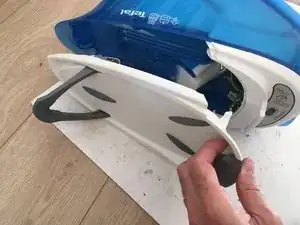

Сначала удалите разъем питания. Его трудно схватить, поэтому вы можете использовать лопатку для удаления из основания. Это на самом деле необязательно. Когда вы снимете основание, провод отойдет и останется в основании.

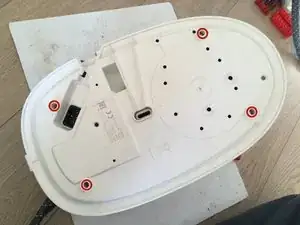

Используйте биту Torx 20, чтобы удалить четыре винта, отмеченные на основании.

После того как основание снято, мы можем увидеть внутреннюю конструкцию утюга. Блок парогенератора — это большая круглая стальная деталь с блоком нагревателя и датчиками безопасности. Эта большая стальная часть теперь свободна. Если утюг использовался недавно, парогенератор может быть очень горячим, поэтому будьте осторожны.

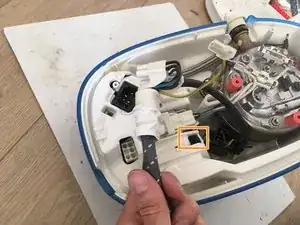

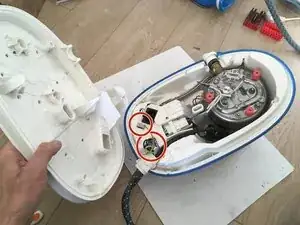

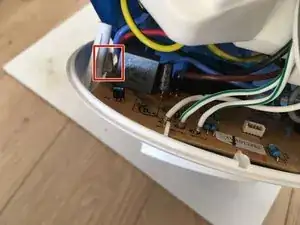

Удалите кабельный разъем, идущий от ручки утюга, потянув его вверх. Также удалите заземляющий кабель, отмеченный на первом фото.

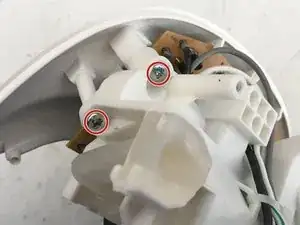

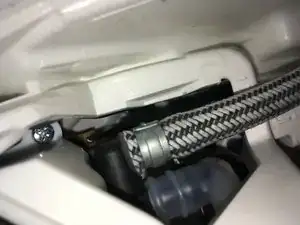

Найдите две пластиковые защелки, которые удерживают верхнюю крышку внутри пластикового корпуса. На втором и третьем фотографиях показаны отверстия, которые можно использовать для доступа к защелкам.

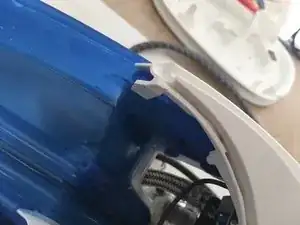

Защёлка, которую нужно поддеть, видна на первом фото.

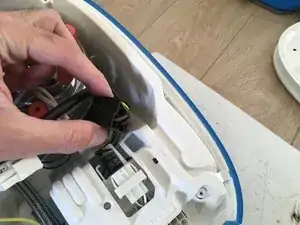

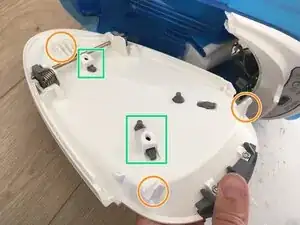

На втором фото показана нижняя часть верхней крышки. Обратите внимание на отмеченные защелки на верхней крышке.

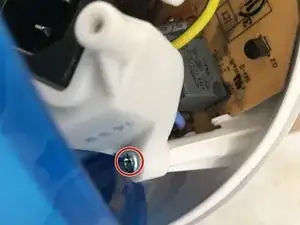

ВНИМАНИЕ! В некоторых случаях могут быть два дополнительных винта, которые фиксируют верхнюю крышку к синему пластиковому основанию. Эти винты находятся под резиновыми бамперами (отмеченными зелеными квадратами на втором фото). Я думаю, что винты были добавлены во время обслуживания в случае, если защелки были сломаны. Это умное решение со стороны Tefal для удобства ремонта.

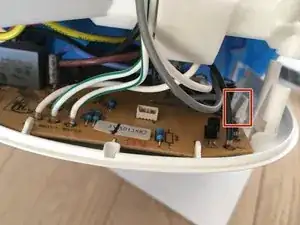

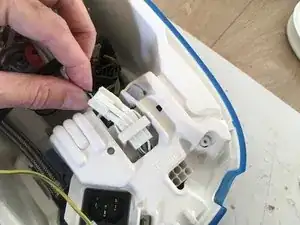

Сначала нужно удалить эти разъемы, чтобы облегчить удаление печатной платы.

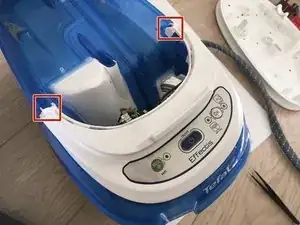

Найдите две защелки, которые помогут вам поддеть панель управления.

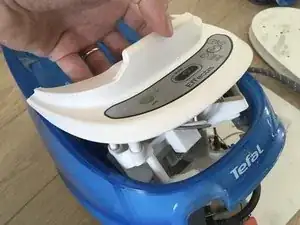

Осторожно подденьте защелки, и панель управления выйдет, когда вы потянете её вперед. Будьте осторожны, кабели прикреплены к панели, и нет много свободного пространства.

Три винта удерживают декоративную верхнюю панель, используйте биту Philips 0 для их удаления.

Теперь печатная плата видна, отделенная от нижней части и удерживаемая на месте защелками внутри декоративной верхней панели.

Подденьте защелки, показанные на первом и втором фото, которые удерживают основную печатную плату на месте.

Удалите печатную плату.

Кнопка включения имеет прозрачную пластиковую вставку, будьте осторожны, чтобы не потерять ее.

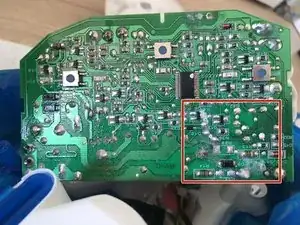

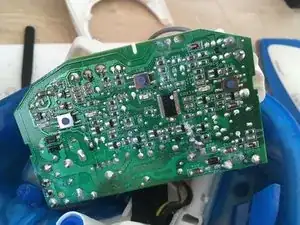

Несмотря на то, что на печатной плате есть конформная защита, на ней все равно образовалась коррозия. Я встречал эту неисправность у двух разных утюгов. Думаю, это весьма распространенная проблема.

Используйте 99% изопропиловый спирт и мягкую щетку для очистки окисления. В моем случае мне также пришлось использовать очиститель тормозов, но я не уверен, повредило ли это существующую конформную защиту.

Если у вас есть доступ к краске для нанесения конформной защиты, это может быть хорошей идеей. Я этого не делал.

Используйте фен, чтобы высушить печатную плату перед сборкой.

Сделайте все в обратном порядке и соберите утюг.

Убедитесь, что все соединения плотно подсоединены.

Отлично выполнено. Если коррозия не была обширной и не повредила дорожки, ваш утюг снова будет работать исправно. Если повреждения серьезные, вам, боюсь, придется отремонтировать или заменить плату.
