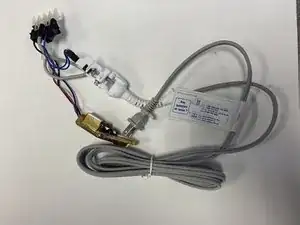

Замена сборки питания Rowenta Focus
В данном руководстве приведена пошаговая инструкция по замене сборки питания утюга Rowenta Focus DW5080. Это полезно для устранения неисправности питающего шнура и восстановления работы утюга. Эта часть должна быть заменена только если проверено, что розетка, в которую был подключен шнур, исправна. Индикатор на утюге не должен светиться, а утюг не должен нагреваться, если эта деталь повреждена.
Перед началом ремонта убедитесь, что устройство выключено и отключено от сети.
Шаг 1

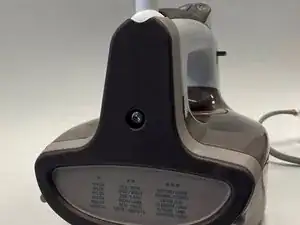

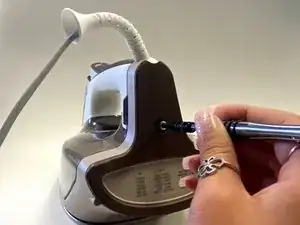

С помощью отвертки T20 открутите винт длиной 20 мм на задней части утюга.
Отключите утюг от сети перед снятием крышки и убедитесь, что он остыл перед началом ремонта.
Шаг 2

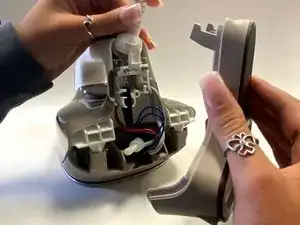

Подденьте заднюю крышку утюга с помощью металлической лопатки.

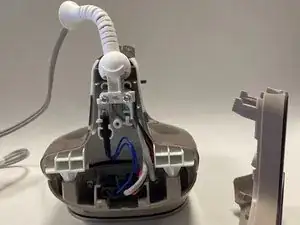

Снимите заднюю крышку, обнажив проводку внутри утюга.
Шаг 3

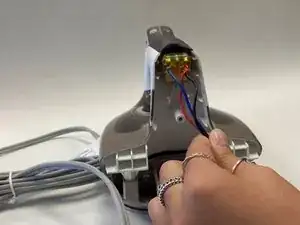

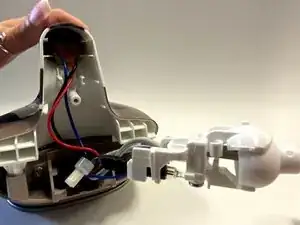

Уберите основной питающий шнур, чтобы получить доступ к внутренней проводке и комплектующим.
Оставьте другие шнуры подключенными к основному шнуру.
Шаг 4

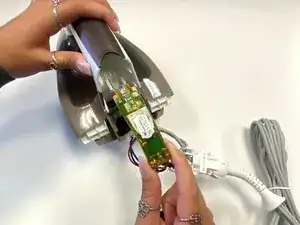

Вытяните материнскую плату из ручки утюга.
Сохраните подключение к основному шнуру и другим компонентам.
Шаг 5

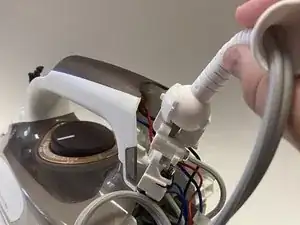

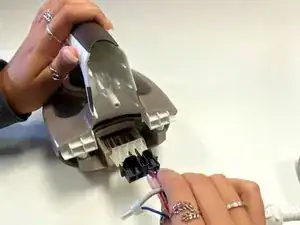

Удалите 4-контактный адаптер изнутри утюга, захватив черную пластиковую деталь и вытянув её прямо.
Заключение

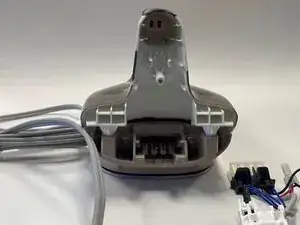

Чтобы собрать устройство с новым источником питания, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
