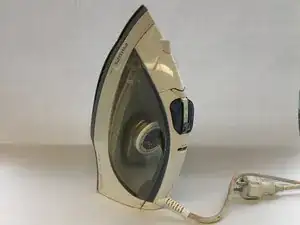

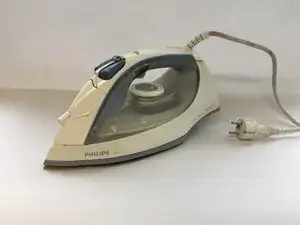

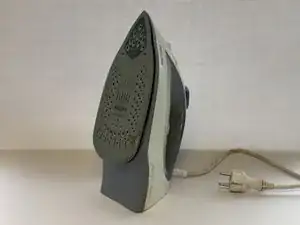

Разборка отпаривателя Philips Azure

Начните разборку на чистом столе, убедитесь, что у вас есть лотки для хранения винтов и других компонентов, чтобы избежать их потери

Изображение 1: Снимите пластиковую крышку, чтобы открыть винт

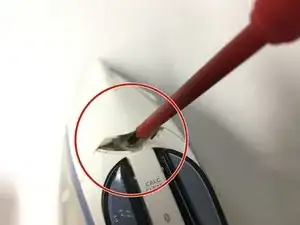

Изображение 2: Выкрутите винт отверткой

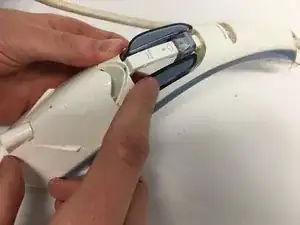

Изображение 3: Отсоедините верхнюю часть ручки вручную.

Ручку нельзя полностью снять на этом этапе, так как кабель вилки проходит через заднюю часть ручки

Возьмите верхнюю часть ручки, которую вы сняли с утюга на предыдущем шаге.

Изображения 1&2: снимите две большие кнопки с ручки, нажав на них вниз, если они ещё не выпали

Поверните ручку так, чтобы была видна внутренняя сторона детали

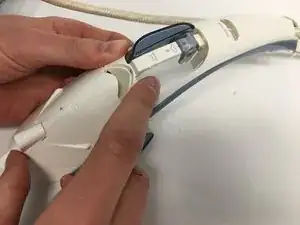

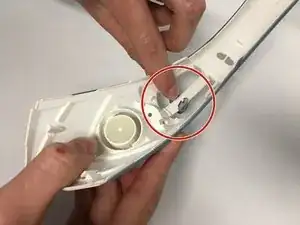

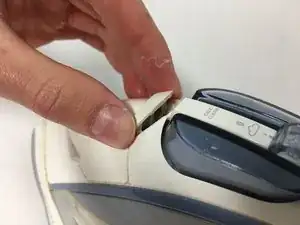

Изображение 3: Снимите маленькую скользящую кнопку, выдвинув одну из её ножек наружу. Скользящая кнопка выскакивает из ручки.

Чтобы заменить резиновый элемент на передней части устройства, снимите его вручную и установите новый.

Эту деталь необходимо заменить, если резина повреждена; она предотвращает попадание воды в части прибора, куда не должна проникать.

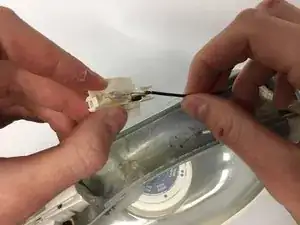

Чтобы заменить лампу на вершине ручки отпаривателя, аккуратно отсоедините провода от пластиковых деталей

Следуйте инструкциям этого шага, если у вас возникли проблемы с верхней скользящей кнопкой устройства

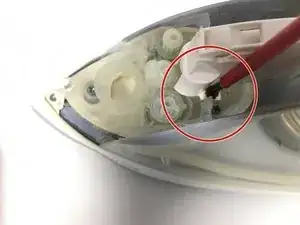

Изображение 1: Выкрутите винты, которые соединяют белую пластиковую деталь с основной частью прибора. (это винты слева и справа от белой пластиковой детали, ближайшие к ней)

Изображение 2: Поднимите белую пластиковую деталь вручную — она закрывает компонент, который вы удалите на изображении 3

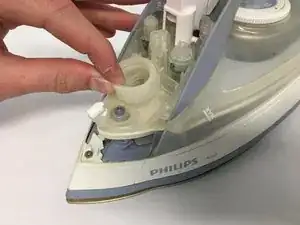

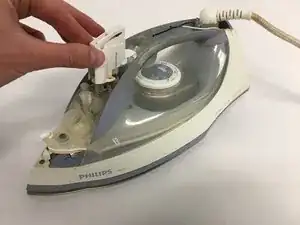

Изображение 3: Поднимите часть вручную, чтобы снять её с отпаривателя. Если пружина или другая деталь сломаны, замените её и верните часть на место.

После замены любой из деталей установите часть обратно так, чтобы самая высокая штифтовая опора была направлена к передней части утюга!! См. изображение 3

Этот шаг снимает оставшуюся часть ручки для доступа к нижней части отпаривателя

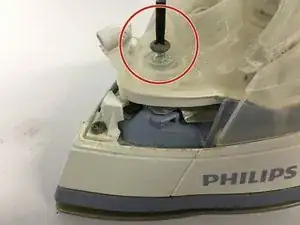

Изображение 1: Снимите оба винта в верхней передней части изделия

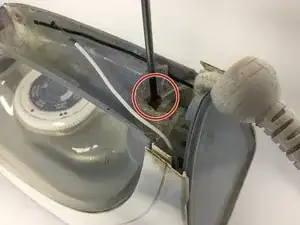

Изображение 2: Снимите винт в верхней задней части отпаривателя. Этот винт расположен рядом с силовым проводом

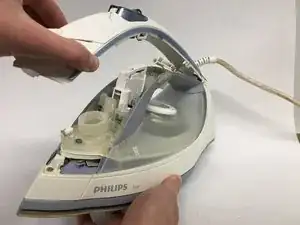

Изображение 3: Снимите оставшуюся часть ручки вручную

Следуя шагам 8 и 9, вы снимете заднюю поверхность отпаривателя и получите доступ к электрическим проводам. Эти шаги также необходимы для снятия бака для воды

Пластиковая крышка закреплена на защёлках к изделию. Между ними находится зазор. Приложите небольшое усилие с помощью рычага (мы использовали плоскую отвертку) и потяните деталь назад вручную, чтобы снять прозрачную пластиковую часть

Изображение 3: Выкрутите открытый винт, чтобы снять синюю пластиковую деталь

Будьте осторожны с защёлками!! Не сломайте их

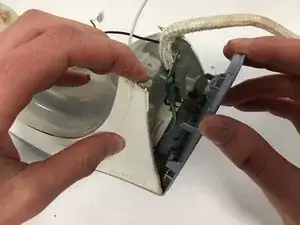

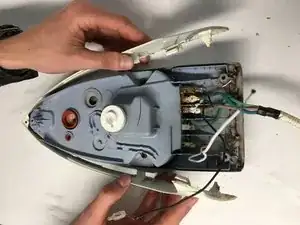

Изображение 1: Снимите заднюю панель отпаривателя вручную

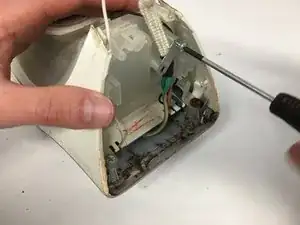

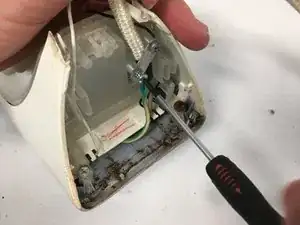

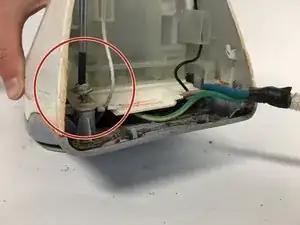

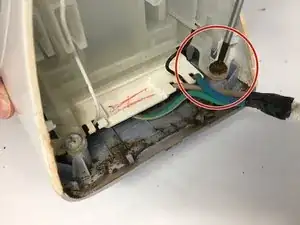

Изображения 2 & 3: Выкрутите 2 винта рядом с электрическим проводом. Этот шаг необходим, если вы хотите заменить сетевой кабель

Шаги 10, 11 и 12 помогут вам снять бак для воды

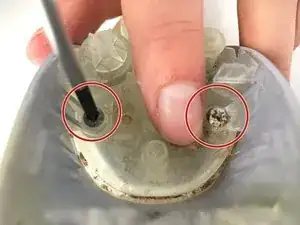

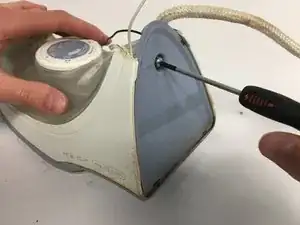

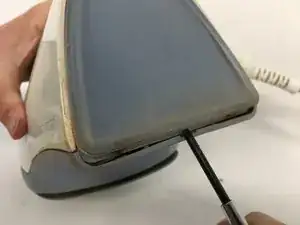

Выкрутите 2 винта в задней части, как показано на изображениях

Выкрутите 2 винта спереди отпаривателя, как показано на фотографиях. После их удаления бак для воды можно будет вынуть, что описано в следующем шаге

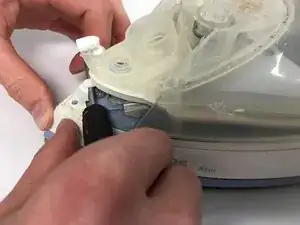

Изображение 1: Используйте отвертку, чтобы отщёлкнуть защёлку спереди и отделить бак для воды от нижней части изделия, как показано на изображении.

Убедитесь, что вы не прикладываете слишком большое усилие к защёлке! Не сломайте её

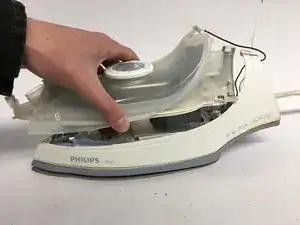

Изображение 2: Отсоедините бак для воды, подняв его вверх вручную.

Убедитесь, что при подъёме бака вы не натягиваете провода на задней части

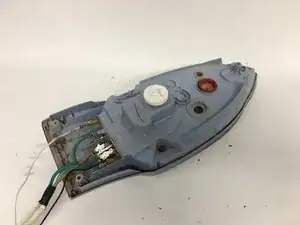

Этот шаг показывает, как снять металлическую пластину

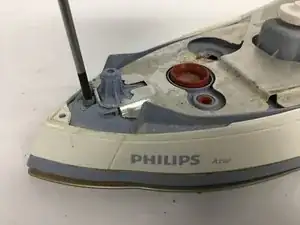

Изображение 1: Удалите винт спереди парового утюга

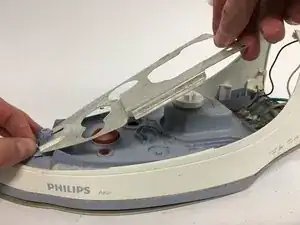

Изображение 2: Поднимите пластину рукой, чтобы снять её

Изображение 1: Отсоедините белые боковины парового утюга, оттянув их от узла.

Изображение 2: Из-за заржавевших винтов дальнейшая разборка была невозможна. Приносим извинения!
