Замена мотора колес на Shark AI Ultra AV2511AE
Это руководство по замене моторов колес на Shark AI Ultra AV2511AE. Моторы обеспечивают движение главных колес пылесоса-робота. Мотор необходимо заменить, если пылесос не движется или поворачивает в одну сторону.
Шаг 1

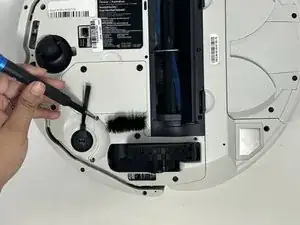

Поставьте устройство колесами вверх.

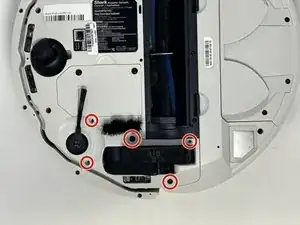

Удалите пять винтов по 11 мм, окружающих колесо привода, с помощью отвертки Torx TR15.
Осторожно вытяните сборку колеса.
Убедитесь, что вы аккуратно тянете за сборку колеса, чтобы провода не порвались.
Шаг 2

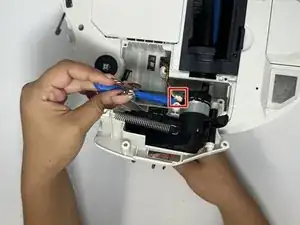

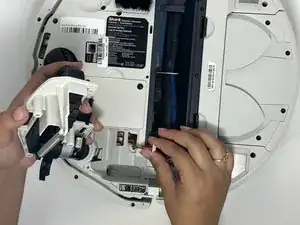

Отсоедините разъем провода от сборки колеса с помощью инструмента для открытия.
Шаг 3

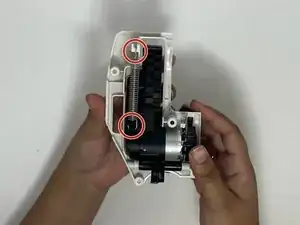

Удалите пружину из сборки колеса.
Шаг 4

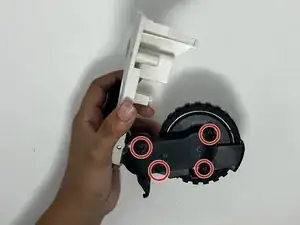

Удалите четыре винта по 7 мм вокруг редуктора с помощью отвертки Torx TR8.

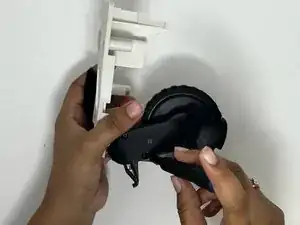

Снимите крышку редуктора.
Будьте осторожны при обращении со сборкой колеса с открытым редуктором. Мусор может попасть внутрь, и зубчатые колеса могут выпасть.
Шаг 5
Если держать мотор в вертикальном положении, он может выпасть после удаления винтов.

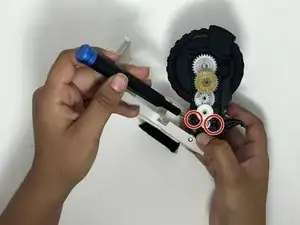

С помощью отвертки Philips #0 снимите два винта по 4 мм, удерживающих мотор на редукторе.

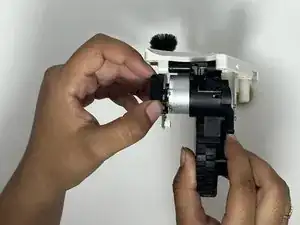

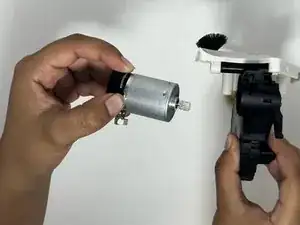

Удалите мотор.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
