Разборка пылесоса Miele S8340

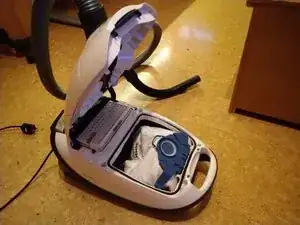

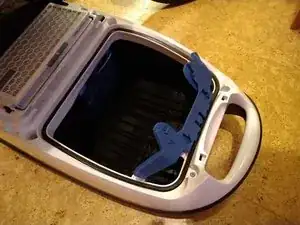

Откройте пылесос и извлеките пылесборник.

Извлеките фильтр.

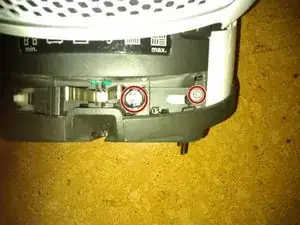

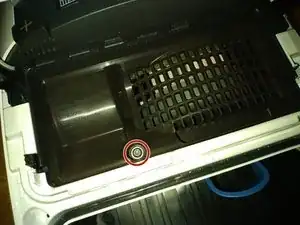

Выкрутите винты.

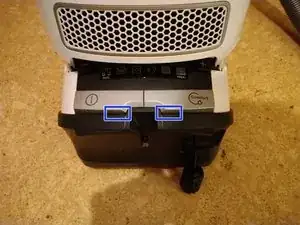

Подденьте кнопки плоским предметом (например, плоской отвёрткой или лопаткой), чтобы удалить их.

Выкрутите винты. Для левого винта понадобится отвёртка с удлинителем или аналогичный инструмент (битодержатель iFixit недостаточно длинный).

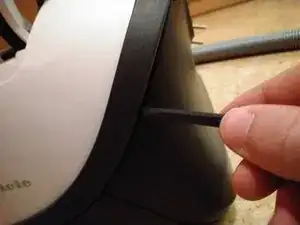

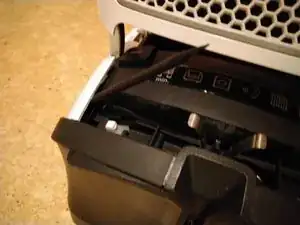

Белая крышка и чёрная «лента» зафиксированы защёлками. Чтобы удалить их, сначала вставьте лопатку между крышкой и корпусом пылесоса (изображение 1). Затем вставьте лопатку между лентой и корпусом пылесоса и протяните её по всему периметру, чтобы отсоединить ленту от устройства.

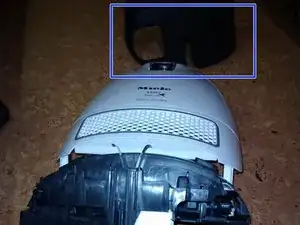

Теперь белая крышка также должна быть отделена от чёрной ленты.

Чтобы удалить крышку, слегка отогните её наружу и сдвиньте через петлю.

Будьте осторожны, чтобы не сломать крышку.

Затем можно удалить чёрную ленту.

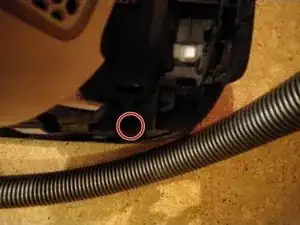

Чтобы снять крепления трубки пылесоса, выкрутите этот винт с обеих сторон.

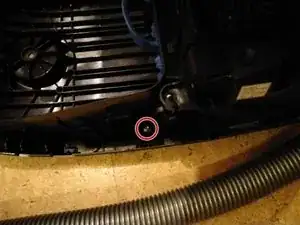

Далее необходимо выкрутить этот винт, расположенный с левой стороны двигателя.

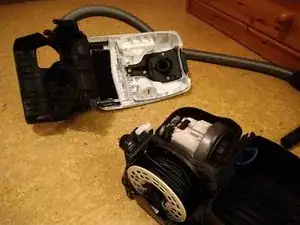

Теперь можно снять заднюю часть пылесоса вместе с клапаном. Возможно, потребуется потянуть за несколько мест и приложить небольшое усилие.

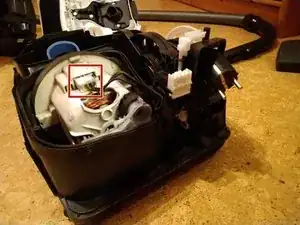

После снятия этой части откроются токоведущие контакты. Убедитесь, что пылесос отключён от сети!

Теперь можно отсоединить разъём от двигателя и аккуратно вытянуть двигатель и катушку с кабелем вверх. Убедитесь, что не повредите кабели и разъёмы!

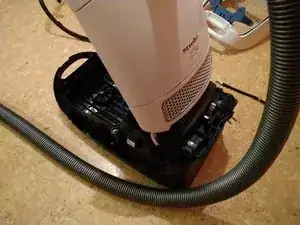

Затем можно просто сдвинуть чёрную крышку вниз, чтобы снять её с задней части пылесоса.

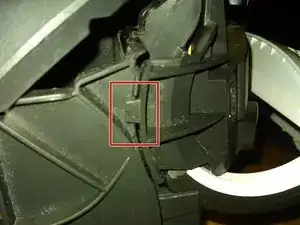

Откройте эту (и, возможно, другие) защёлку на задней части пылесоса.

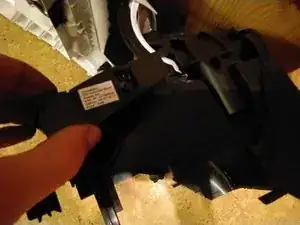

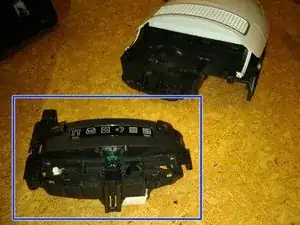

Затем отделите часть с электроникой от клапана.

В этой части находится электроника. Переверните её и аккуратно извлеките печатную плату.
