Замена электродвигателя пылесоса Karcher Vacuum Universal 14286230 2014

Перед началом работы отключите пылесос от сети и отсоедините все насадки шланга.

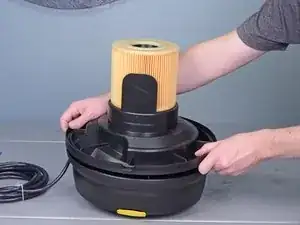

Ослабьте два защелкивающих зажима, фиксирующих верхнюю часть корпуса.

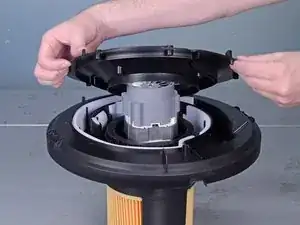

Поднимите и снимите верхнюю часть корпуса с бака.

Снимите четыре винта T15, крепящие верхнюю часть корпуса.

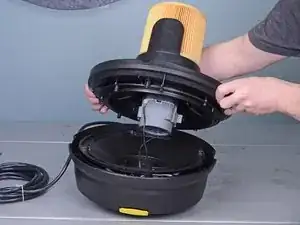

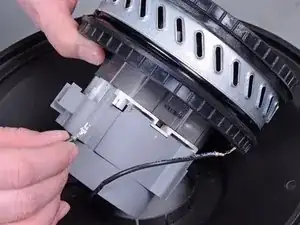

Осторожно поднимите мотор/фильтр от корпуса до тех пор, пока не получите доступ к проводам мотора.

Не отделяйте мотор/фильтр полностью от сборки, иначе вы рискуете повредить провода мотора.

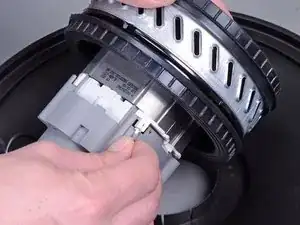

Отсоедините два провода мотора, вытащив их прямо из разъёмов.

Совет при сборке: Провода не имеют полярности и могут быть подключены к любому разъёму.

Теперь вы можете полностью вынуть мотор/фильтр из корпуса.

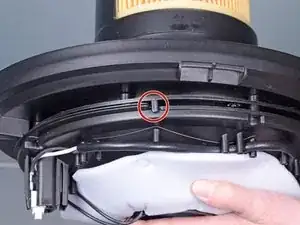

Совет при сборке: Используйте направляющую выступ для выравнивания мотора/фильтра с корпусом.

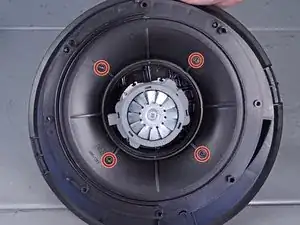

Снимите четыре винта T15, крепящие фланец мотора.

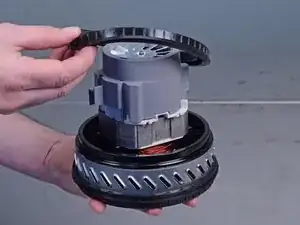

Поднимите фланец мотора и снимите его с моторной сборки.

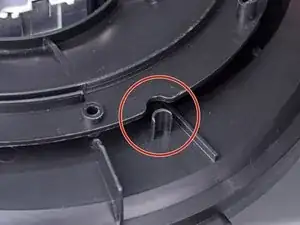

Совет при сборке: Используйте отмеченную выемку, чтобы выровнять фланец мотора с сборкой.

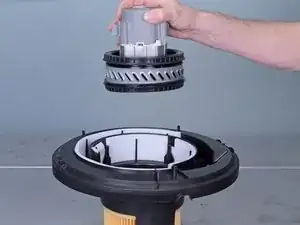

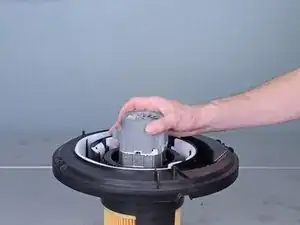

Поднимите мотор строго вертикально и выньте его из сборки.

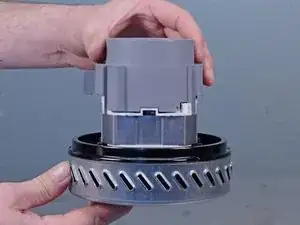

Совет при сборке: Мотор не зафиксирован по ключу в сборке. Пока провода мотора достигают своих разъёмов, мотор может располагаться в любом положении вращения.

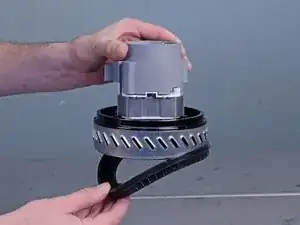

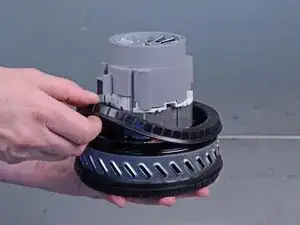

Снимите два чёрных резиновых уплотнителя с мотора, оторвав их.

Перенесите резиновые уплотнители на новый мотор.

Если уплотнители порваны или изношены, выбросьте их и установите новые.

Остаётся только мотор.
