Замена выключателя питания пылесоса Karcher Universal 14286230 2014

Перед началом отключите пылесос от сети и отсоедините все аксессуары шланга.

Освободите два зажима, фиксирующих верхнюю сборку.

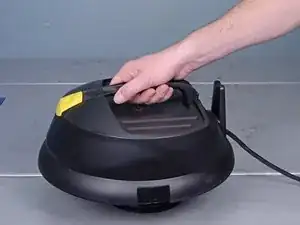

Поднимите и снимите верхнюю сборку с бака.

Уберите четыре винта T15, фиксирующих верхнюю сборку.

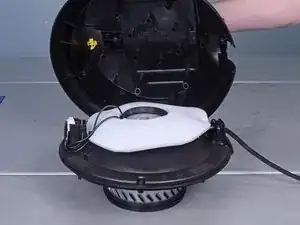

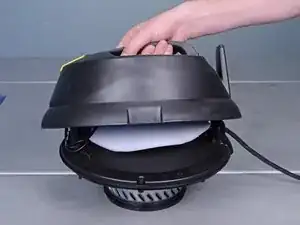

Поднимите и снимите верхнюю пластиковую крышку с моторной сборки.

Эти изображения показывают сборку с уже снятой частью фильтра. Вам не нужно снимать фильтр для этого ремонта.

Совет по сборке: Используйте следующие советы, чтобы помочь вам правильно выровнять пластиковые слои:

Модуль выключателя должен совпадать с желтой пластиковой кнопкой.

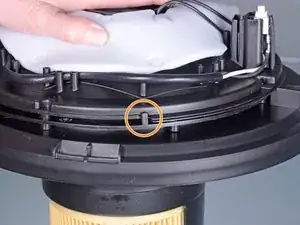

Две пластиковые формованные диска должны совпадать, используя этот черный язычок.

Выньте сборку выключателя из ее пластикового крепления.

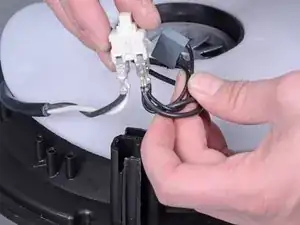

Отсоедините провода от выключателя. Это стандартные вилочные клеммы, которые можно разъединить.

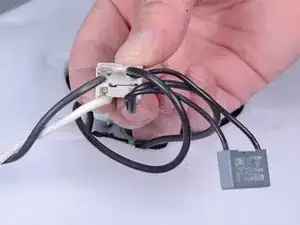

Снимите выключатель.

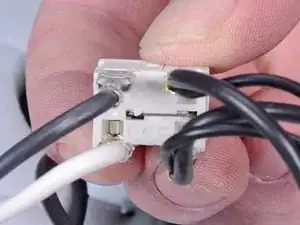

Совет по сборке: При подключении нового выключателя используйте среднее изображение, чтобы правильно соединить провода.
