Замена двигателя боковой щетки пылесоса Shark AI Ultra AV2511AE
Это руководство для Shark AI Ultra AV2511AE покажет шаги по замене мотора боковой щетки смарт-пылесоса. Это актуально, когда боковые щетки не вращаются и не подталкивают мусор к основной валиковой щетке смарт-пылесоса.
Шаг 1

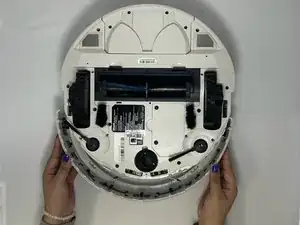

Разверните устройство вверх дном

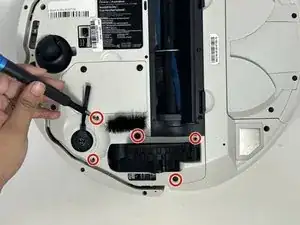

Удалите два винта 15 мм крестовой отверткой Phillips #1.
Снимите крышку батареи.
Шаг 2

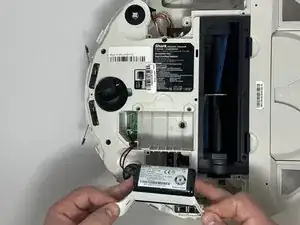

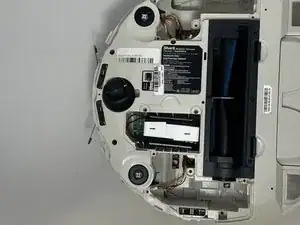

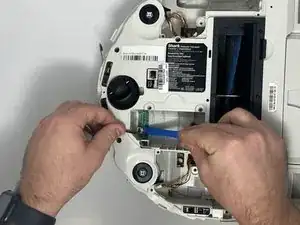

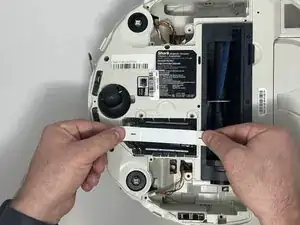

Используя две бумажные вкладки по обеим сторонам батареи, сдвиньте её вверх и выньте из робота.
С помощью инструмента для вскрытия отсоедините проводной разъём от робота.
Достаньте батарею.
Шаг 3
Снимите контейнер для мусора.
Снимите крышку основной щетки с пылесоса, чтобы открыть валик.
Шаг 4

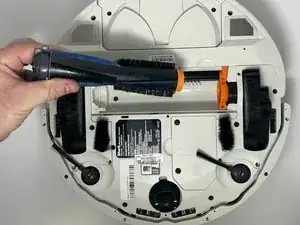

Чтобы снять главную щетку, возьмитесь за неоранжевую сторону и просто поднимите её вверх, вынув из оранжевого соединителя.

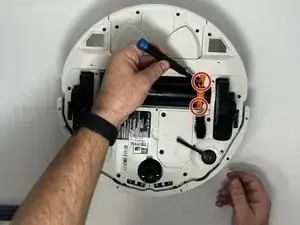

Удалите два винта 8 мм при помощи отвертки TR9 на оранжевой детали.
Удалите один винт 12 мм, который расположен внутри основной щетки.
На винтах может оставаться остаток фиксатора резьбы. Снимая винты, действуйте осторожно, чтобы не сорвать шляпки.
Шаг 5
С помощью отвертки TR15 удалите пять винтов 11 мм вокруг ведущего колеса.
Осторожно вытяните узел колеса наружу.
Тяните легонько за узел колеса, чтобы провода не порвались.
Повторите для другого ведущего колеса.
Шаг 6

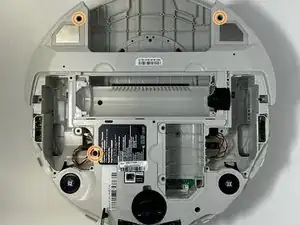

Удалите два винта 12 мм по обе стороны поворотного колеса с помощью отвертки TR15.
Удалите ещё три винта 12 мм, которые окружают основание.
Шаг 7
Снимите шесть винтов 8 мм с помощью отвертки TR9.

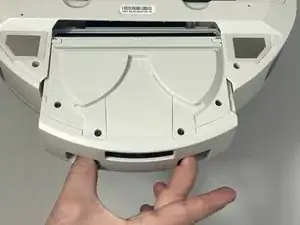

Отделите нижнюю часть бампера от верхней, просто разъединив их или используя лопаточку.
Снимите обе части бампера с пылесоса.
Шаг 8
Ориентируйте устройство в нормальное положение.
Снимите верхнюю часть пылесоса и отсоедините кабель питания.
Осторожно поднимайте верхнюю часть, чтобы не вырвать провода.
Шаг 9

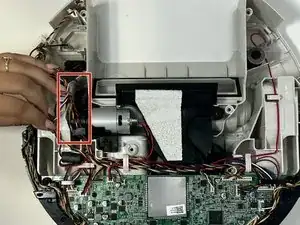

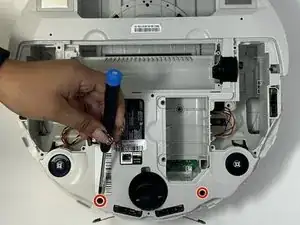

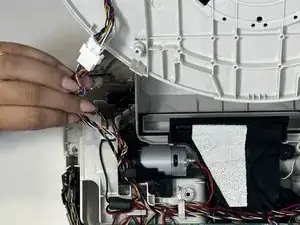

Снимите провода, которые закреплены над мотором.
Удалите два винта 8 мм, удерживающие мотор в пылесосе, крестовой отверткой Phillips #1.

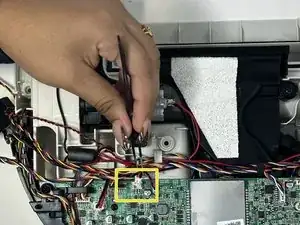

С помощью пинцета отсоедините провод питания от платы.
Шаг 10

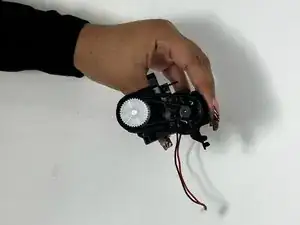

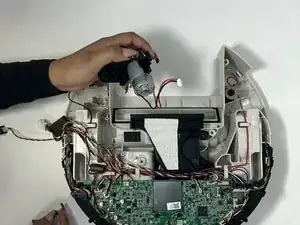

Снимите мотор с пылесоса.
Провод может проходить под другими проводами. Будьте аккуратны при снятии, чтобы не порвать и не сместить другие провода.

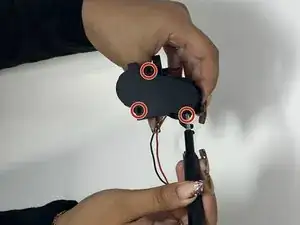

Удалите три винта 8 мм крестовой отверткой Phillips #1.
Отделите крышку от редуктора.

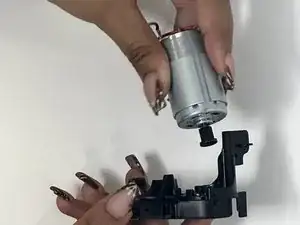

Шаг 11

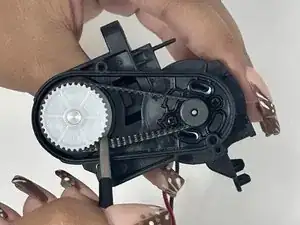

Снимите ремень с шестерёнок с помощью плоскогубцев.

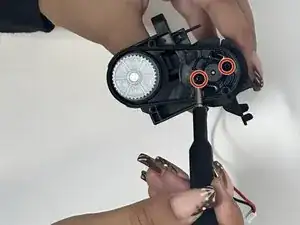

Удалите два винта 5 мм крестовой отверткой Phillips #1.
Если держать вертикально, мотор выпадет, как только винты будут сняты.
Отделите мотор от редуктора.
Заключение
Для обратной сборки устройства выполните эти инструкции в обратном порядке.
