Замена мотора Kobold VK150
Это руководство показывает, как заменить мотор пылесоса Kobold VK150. Мотор является важной частью пылесоса, и неисправный мотор может привести к прекращению работы устройства.
Зачем этот ремонт?
Может потребоваться замена мотора, если у пылесоса пропало всасывание, появились необычные шумы или устройство вовсе не включается. Этот ремонт продлит срок службы пылесоса и сэкономит деньги, поскольку не придётся покупать новый.
Инструкции по безопасности:
- Перед началом ремонта убедитесь, что пылесос отключён от сети.
- Рекомендуется надеть защитные перчатки, чтобы избежать травм.
- Обращайтесь с деталями осторожно, чтобы не повредить их.
Шаг 1
Используйте отвёртку TX10
Снимите винты корпуса на задней части устройства.
6 длинных винтов
3 коротких винта
Шаг 2
Разместите устройство так, чтобы белая крышка была сверху.
Аккуратно приподнимите крышку у передней части всасывающего сопла. Медленно продвигайтесь вверх к стержню.
На верху стержня маленькая пластиковая деталь фиксирует серую оболочку всасывающей насадки!
Шаг 3
Теперь вы можете поднять клапан мешка для пыли. Он удерживался только белой крышкой.
Шаг 4

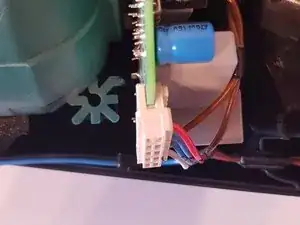

Отключите разъём питания, нажав на фиксатор разблокировки.
Отключите разъём материнской платы.
Отведите кабель в сторону
Шаг 5
Разблокируйте и ослабьте штекер поворотного переключателя.
Отсоедините белый воздушный шланг от впускного коллектора.

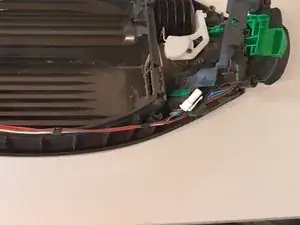

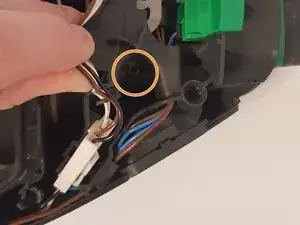

Освободите 2 пластиковых зажима

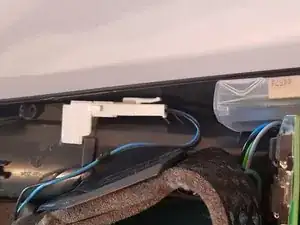

Снимите жгут проводов с пластиковым держателем.
Шаг 6
Извлеките узел мотор + основная плата из корпуса.

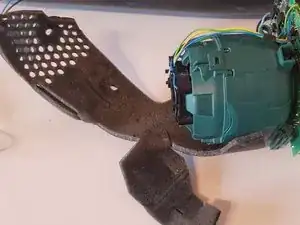

Снимите поролон
Будьте осторожны, чтобы не изорвать отверстия в поролоне
Шаг 7
Установите мотор с основной платой в вертикальное положение.

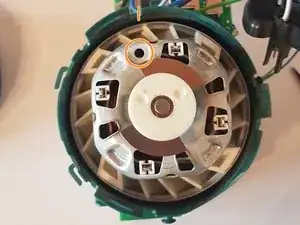

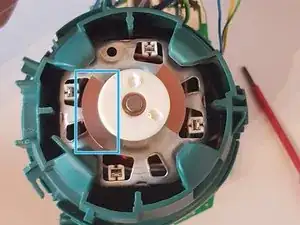

Выровняйте вал мотора, поворачивая его так, чтобы пластинка тахометра находилась в области оранжевого квадрата.
Если вал выровнен неправильно, существует риск поломки вилкообразного светового барьера или пластинки тахометра. Ориентируйтесь на изображения для понимания выравнивания
Шаг 8

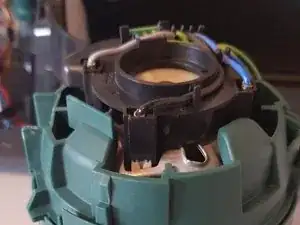

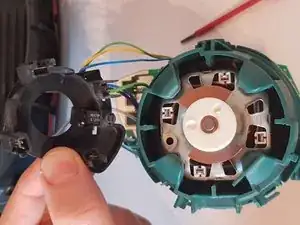

Слегка надавите на чёрный пластиковый разъём. Разъём должен легко сняться
Если разъём застревает в отмеченной области, вал мотора необходимо выровнять, как описано в предыдущем шаге.
Шаг 9

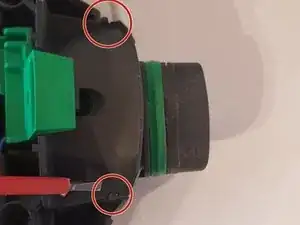

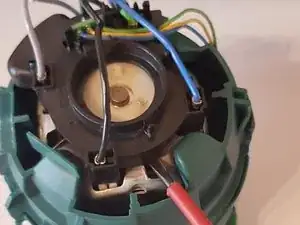

Используйте лопаточку, чтобы ослабить защёлки на креплении мотора.

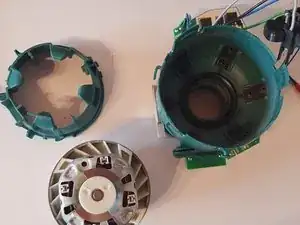

Верхняя часть кожуха мотора теперь может быть снята

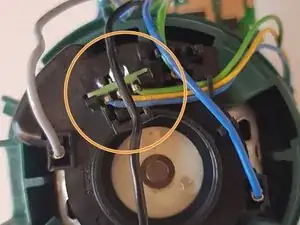

Мотор теперь должен быть открыт и готов к снятию. Отметьте положение старого мотора, чтобы правильно установить новый мотор. Это предотвратит последующие проблемы с электрическим разъёмом мотора.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
