Dreame Z10 Pro: Замена лазерного датчика расстояния

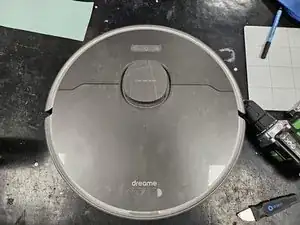

Это руководство покажет, как заменить лазерный датчик расстояния (LDS или LiDAR) робота-пылесоса Dreame Z10 Pro.
Это может понадобиться, если робот сообщает «Ошибка 1: лазерный датчик расстояния заблокирован».
Рекомендую ознакомиться со всем руководством перед началом разборки, затем выполнять шаги по мере необходимости.
Шаг 1

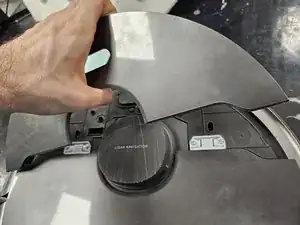

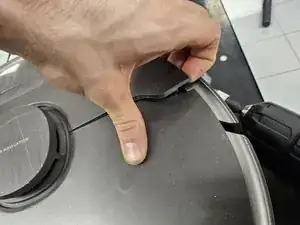

Возьмите его и крепко потяните.
Защелки здесь довольно тугие.
Шаг 2

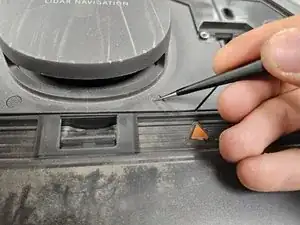

Удалите винты с помощью отвертки PH2, затем пластиковые защёлки.
Затем снимите заднюю половину верхней крышки.
Шаг 3

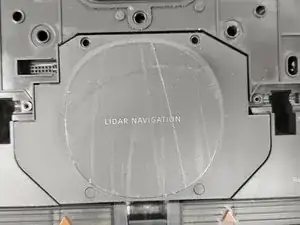

Снимите резиновые заглушки, закрывающие винты.
Удалите винты. Используйте отвертку PH00.
Шаг 4

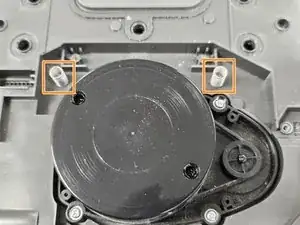

Постарайтесь не потерять эти пружины.

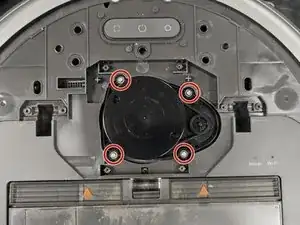

Удалите винты. Используйте отвертку PH1.
Шаг 5

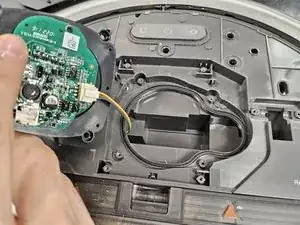

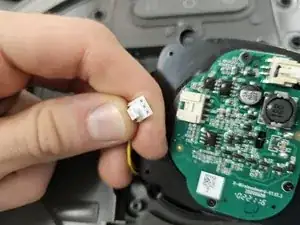

Выньте LDS и отсоедините разъём.
Вставьте новый LDS и соберите устройство.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
