Откройте корпус Kobold VK150

Шаг 1

Используйте отвертку TX10

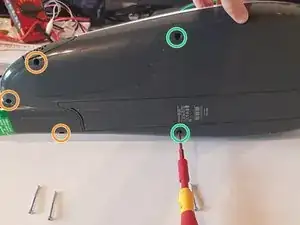

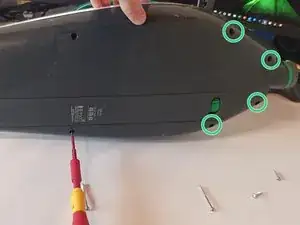

Удалите винты корпуса на задней части устройства.

6 длинных винтов

3 коротких винта

Разместите устройство так, чтобы белая крышка была вверх.

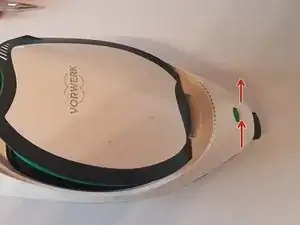

Начните аккуратно приподнимать крышку у передней части насадки-соска. Медленно продвигайтесь вверх к стержню.

На вершине стержня маленькая пластиковая деталь фиксирует серый корпус насадки!

Теперь можно поднять клапан мешка пылесоса. Он удерживался только белой крышкой.

Для сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
