Dreame T30: Замена дисплея

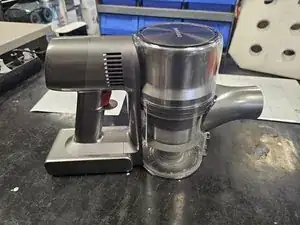

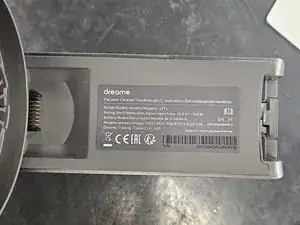

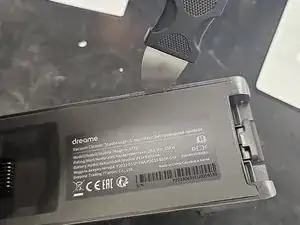

Начните с извлечения съёмного аккумулятора.

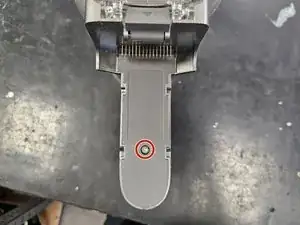

Используйте отвертку Torx T10, чтобы выкрутить винт.

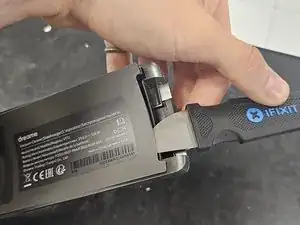

Затем используйте какой‑нибудь инструмент для поддевания (лопатку), чтобы ослабить защёлки.

Наконец, снимите его.

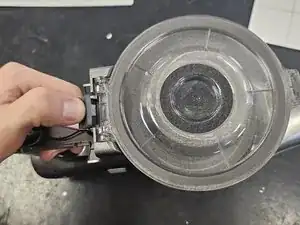

Нажмите на защёлку.

Снимите её.

Она лишь защёлкнута.

Используйте инструмент для поддевания, чтобы создать зазор.

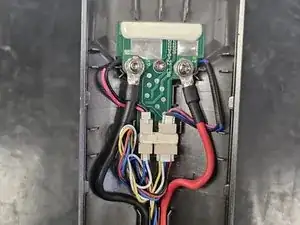

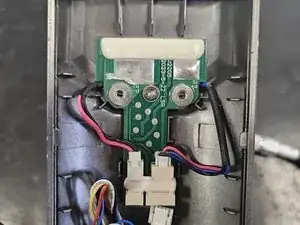

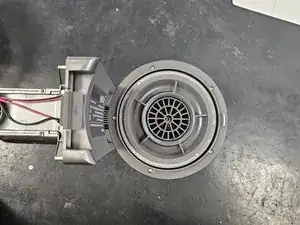

Отсоедините положительный и отрицательный провода вентилятора всасывания от платы (PCBA).

Отрицательный — Torx T8, положительный — PH2.

Отключите оставшиеся кабели и выкрутите средний винт.

Это Torx T10.

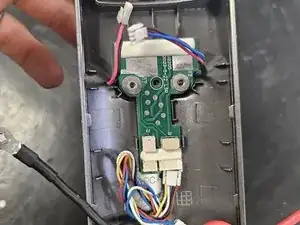

После удаления винта выдавите плату PCBA наружу. Просто нажмите на разъём аккумулятора.

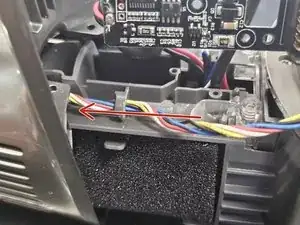

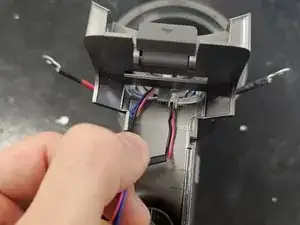

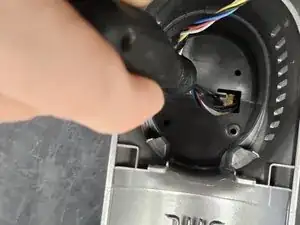

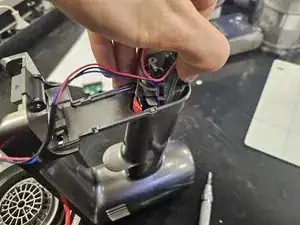

Вернитесь наверх, протяните два верхних провода через зазор.

Теперь потребуется нажать маленькую серую кнопку и красную триггерную кнопку, одновременно применяя небольшое усилие вверх, чтобы ослабить рукоять.

Теперь просто извлеките рукоятку наружу.

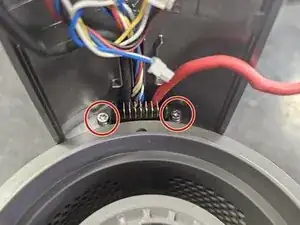

Поверните корпус к передней части и выкрутите два отмеченных винта. Они Torx T10.

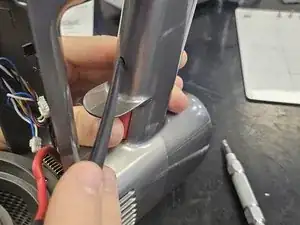

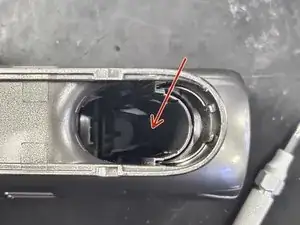

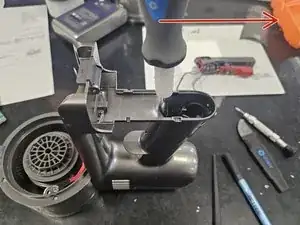

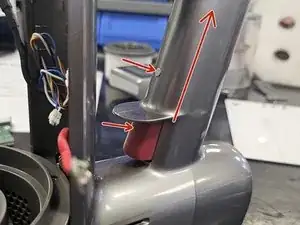

Чтобы снять каркас рукояти, вставьте инструмент для поддевания в отмеченный зазор.

Не вставляйте его в большое круглое отверстие слева. Вставляйте в отверстие справа, оно значительно плотнее.

Я использую свою длинную крестовую отвертку для этого.

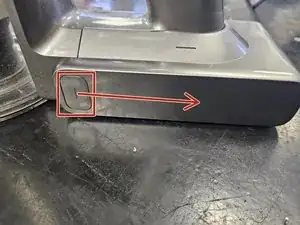

Затем просто приложите достаточное усилие в направлении стрелки.

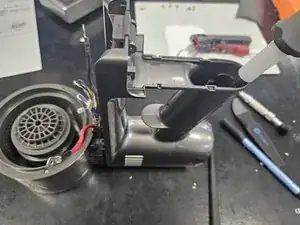

Теперь оттяните каркас, но только настолько, чтобы обнажить плату PCBA, не больше.

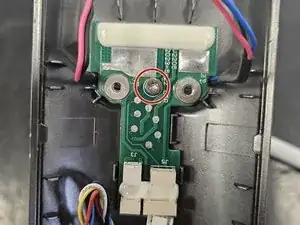

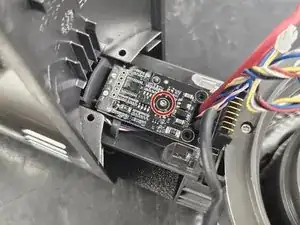

Удалите маленький винт с PCBA. Это Torx T6.

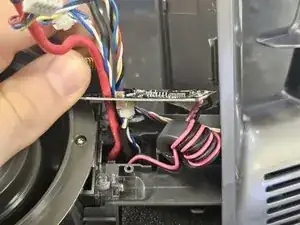

Отключите кабель от PCBA, затем протяните другие кабели через отверстие в PCBA.

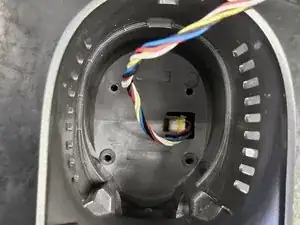

Выводите кабель из корпуса по мере снятия каркаса.

Удалите отмеченные винты.

Они Torx T10.

После снятия винтов выдвиньте дисплей наружу. Я обычно просто использую отвертку, так как он ничем не зафиксирован.

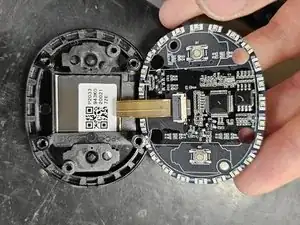

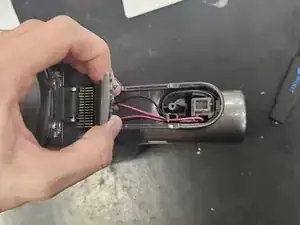

После снятия дисплея просто отсоедините кабель. Теперь вы можете заменить его или разобрать дальше, чтобы заменить только дисплей или плату PCBA с кнопками.

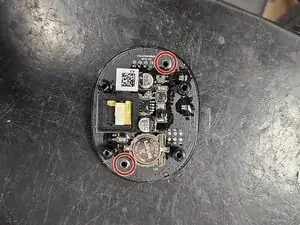

Для этого снимите два винта, удерживающие узел вместе. Они Torx T10.

После замены необходимых деталей просто соберите всё в обратном порядке, затем подключите кабель и установите его обратно в каркас.

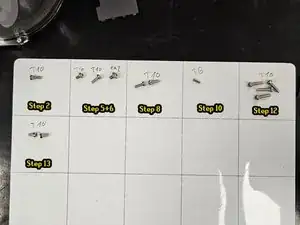

Все отсортировано по шагам и типы указаны над ними.

Используйте это как справочник при сборке, если необходимо.
