Замена микропереключателей Siemens Surpresso Compact в приводе редуктора
Если эти микропереключатели в приводе работают неточно, машина будет работать неправильно и привод может быть повреждён. Замена микропереключателей Cherry DX41 несложна.
Примечание: привод можно открыть и не полностью отвинчивая его. В этом случае пропустите соответствующие шаги.
Эти инструкции также могут помочь для других моделей Siemens/Bosch и для кофеварок Nivona, Melitta и Miele — у них очень похожая конструкция.
Шаг 1
Отключите кофеварку от сети!
Снимите контейнер для воды, варочную группу и поддон с контейнером для жмыха.
Ложкой удалите как можно больше кофейных зёрен из контейнера для кофейных зёрен.
В зависимости от модели на верхней и боковой панелях могут быть установлены дополнительные датчики с проводами. Их необходимо снять перед полной разборкой элементов корпуса.
Шаг 2
Отверните два винта Torx T10 на верхней части.
Шаг 3
Отвинтите семь винтов Torx T10 на задней панели.
Два винта внизу передней панели можно оставить.
Шаг 4
Вставьте плоскую отвертку в отверстия на стороне с баком для воды. Это освободит защёлки на верхней крышке.
Вставьте плоскую отвертку в отверстие на стороне с варочной группой. Это освободит последнюю защёлку на верхней крышке.
Снимите верхнюю крышку.
На некоторых моделях к датчику на контейнере для порошка подключён кабель. Сначала отсоедините разъём этого кабеля.
Шаг 5
Сдвиньте боковую часть варочной группы примерно на 2 см назад. Она иногда заедает и может потребовать усилия для снятия.
Снимите две защёлки с выключателя питания.
Снимите боковую панель с варочной группой.
Шаг 6
То же самое повторите для панели с другой стороны.
Чтобы снять шланг к баку для воды, просто стяните его с насоса.
Снимите боковую панель.
Шаг 7
Поверните расширительный блок по часовой стрелке примерно на 60 градусов и вытащите его.
Расширительный блок часто заполняется кофейными маслами или жмыхом. Периодически очищайте его. Он легко разбирается на две половины.
Шаг 8
Дренажный клапан напрямую подключён к редукторному приводу. Привод зафиксирован пятью винтами Torx T10 на центральной панели за варочной группой.
Отвинтите пять винтов Torx T10, крепящих привод редуктора.
Шаг 9

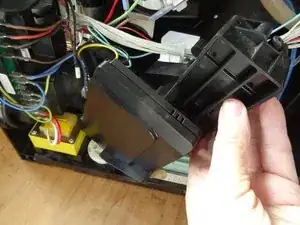

Выдвиньте редуктор наружу влево. Следите, чтобы не защемить несколько проводов.
Положите привод на бок. Ослабьте верхнее водяное соединение, сдвинув фиксатор и затем сняв шланг. Обратите внимание на уплотнительное кольцо на конце шланга, при необходимости замените его.
Шаг 10

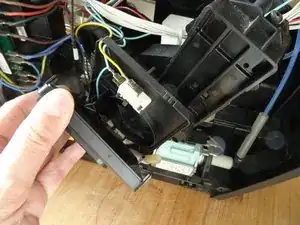

Откройте крышку над приводом. Она удерживается защёлками.

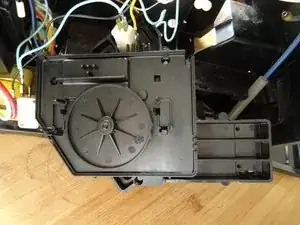

Снимите крышку.

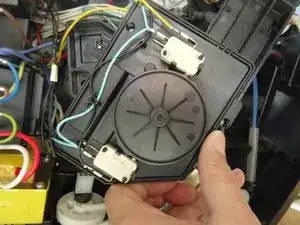

Два микропереключателя становятся доступны.
Шаг 11

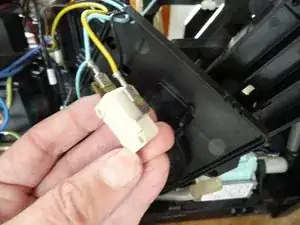

Микропереключатели зафиксированы защёлками. Освободите фиксаторы.
Извлеките микропереключатели.
Обратите внимание на подключение проводов, отсоедините плоские разъёмы и замените переключатели.
Заключение
Соберите устройство в обратном порядке, следуя шагам в обратном порядке.
Перевод руководства с ifixit.com
