Уплотнительные кольца дренажного клапана Siemens Surpresso

Отключите кофемашину от сети!

Снимите контейнер для воды, варочную группу и поддон для капель с контейнером для отработанного кофе.

Ложкой удалите как можно больше кофейных зёрен из контейнера для зёрен.

В зависимости от модели на верхней и боковой панелях могут быть установлены дополнительные датчики с кабелями. Их нужно снять, прежде чем вы сможете полностью снять корпуса.

Удалите два винта Torx T10 в верхней части.

Снимите семь винтов Torx T10 на задней панели.

Два винта в нижней части передней панели могут оставаться на месте.

Нажмите плоской отверткой в прорезях на стороне с резервуаром для воды. Это освободит защёлки сверху.

Вставьте плоскую отвертку в прорезь на стороне с варочной группой. Это освободит последнюю защёлку сверху.

Снимите верхнюю крышку.

На некоторых моделях к датчику на лотке для порошка подходит кабель. Сначала отсоедините разъём этого кабеля.

Сдвиньте боковую секцию варочной группы примерно на 2 см назад. Иногда она заедает и для её снятия может потребоваться усилие.

Снимите две защёлки с переключателя питания.

Снимите боковую панель с варочной группой.

Проделайте то же самое с панелью на другой стороне.

Чтобы снять шланг резервуара для воды, просто потяните его с помпы.

Снимите боковую панель.

Поверните расширительный блок по часовой стрелке примерно на 60 градусов и вытащите его.

Расширительный блок часто заполняется кофейными маслами или остатками кофе. Периодически очищайте его. Он легко разделяется на две половины.

Дренажный клапан напрямую подключён к редуктору. Редуктор закреплён пятью винтами Torx T10 на центральной панели за варочной группой.

Удалите пять винтов Torx T10, удерживающих редуктор на месте.

Выдвиньте редуктор влево наружу. Следите за тем, чтобы несколько кабелей не зажались.

Положите редуктор на бок. Ослабьте верхний соединитель воды, сдвинув зажим, а затем снимите шланг. Обратите внимание на уплотнительное кольцо на конце шланга, при необходимости замените его.

Дренажный клапан обнажён.

Снимите пружину с нижнего конца клапана.

Поднимите верхнюю серую часть клапана. Немного опустите нижнюю часть клапана вниз и выньте её.

Существует несколько вариантов этого клапана. Толкатель может отличаться, стержень клапана может быть только шариком, может использоваться одно или два уплотнения. Однако все клапаны работают одинаково.

Снимите крышку серого верхнего корпуса клапана. Используйте плоскогубцы, если она застряла.

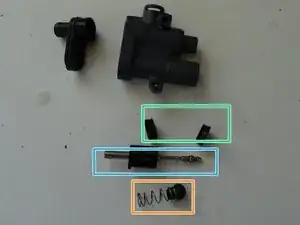

Есть два уплотнительных кольца, плоской стороной наружу.

В новых клапанах только одно уплотнительное кольцо

Толкатель и держатель

Поршень и пружина

Замените уплотнения и соберите клапан обратно.
