Замена бойлера Siemens Surpresso Compact

Отключите кофеварку от сети!

Снимите контейнер для воды, блок заваривания и поддон с емкостью для отработки.

Ложкой удалите как можно больше кофейных зерен из бункера для зерен.

В зависимости от модели на верхней и боковой панелях могут быть установлены дополнительные датчики с кабелями. Их нужно снять перед полной разборкой корпусных элементов.

Удалите два винта Torx T10 на верхней панели.

Удалите семь винтов Torx T10 на задней панели.

Два винта внизу передней панели можно оставить.

Вставьте отвертку с плоским лезвием в отверстия на стороне с резервуаром для воды и нажмите. Это освободит защелки сверху.

Вставьте плоскую отвертку в отверстие со стороны блока заваривания. Это освободит последнюю защелку сверху.

Снимите верхнюю панель.

На некоторых моделях к датчику на лотке для порошка подходит кабель. Сначала отключите разъем этого кабеля.

Сдвиньте боковую секцию блока заваривания примерно на 2 см назад. Иногда она застревает и для снятия может потребоваться усилие.

Снимите две клеммы с выключателя питания.

Снимите боковую панель с блоком заваривания.

То же самое выполните с панелью на другой стороне.

Чтобы снять шланг водяного бака, просто вытяните его с насоса.

Снимите боковую панель.

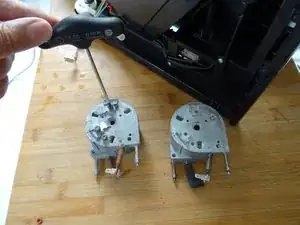

На фото показаны старый и новый нагревательный элемент рядом друг с другом. В большинстве случаев необходимо перенести навесные детали (защитную оплетку кабеля, винты и прижимные пластины) со старой детали на новую.

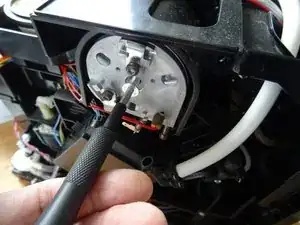

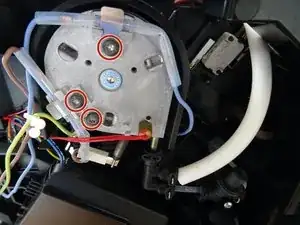

Открутите три винта Torx T20.

Снимите прижимные пластины термоограничителей и заземляющую клемму на зеленово-желтом проводе.

Винты и прижимные пластины необходимо перенести на новую деталь.

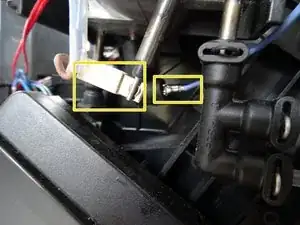

Осторожно снимите два плоских разъема на соединении нагревателя.

Позже также перенесите черную резиновую втулку — если она есть — на соединение нагревателя новой детали.

Ослабьте крепежный винт одноразового водонагревателя шестигранником 4 мм.

Контргайка винта свободно сидит в черном пластиковом корпусе и может упасть назад. Если тянуть за винт во время откручивания, этого чаще не происходит.

Осторожно вытяните термоблок вперед. Пока не удаляйте его полностью — он всё ещё подключен к термосенсору и напорным шлангам.

Оттяните защелки на двух напорных шлангах и снимите два соединения.

Два соединения уплотнены уплотнительным кольцом. При сборке замените их новыми.

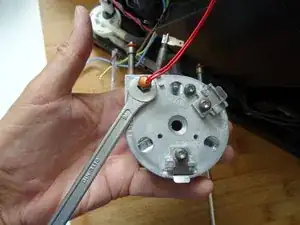

Теперь термоблок прикреплен только к термосенсору. Открутите его гаечным ключом на SW8. Следите, чтобы хрупкие кабели не перекрутились и не оборвались.
