Замена распределителя кофейного слива Siemens Surpresso TK56001
Если кофе слабо брызжет из двух выпускных отверстий или вытекает только из одного из двух отверстий, вероятно, они забиты кофейным жиром. Очистить эту деталь качественно сложно, поскольку аромат кофе всегда будет страдать. Стоимость новой детали — менее 4 евро, замена проста и описывается далее. К сожалению, в отличие от Surpresso Compact, корпус необходимо разобрать.
Примечание: вскрытие устройства показано на модели Surpresso Compact, но принцип аналогичен. Обращайте внимание на кабели датчиков.
Эта инструкция может быть полезна и для других моделей Siemens/Bosch, а также для кофемашин Nivona, Melitta и Miele — их конструкция очень похожа.
Шаг 1
Отключите кофемашину от сети!
Снимите контейнер для воды, узел заваривания и поддон для сбора капель вместе с контейнером для отработанной гущи.
С помощью ложки удалите из контейнера для кофейных зёрен как можно больше зёрен.
В зависимости от модели, на боковых и верхних панелях могут быть установлены дополнительные датчики с проводами. Их необходимо отключить перед снятием частей корпуса.
Шаг 2
Выкрутите два винта Torx T10 на верхней панели.
Шаг 3
Выкрутите семь винтов T10 Torx с задней стороны.
Два нижних винта спереди можно оставить.
Шаг 4
Вставьте плоскую отвёртку в боковые отверстия рядом с отделением для бака с водой. Это освободит защёлки на верхней панели.
Вставьте плоскую отвёртку в отверстие сбоку от узла заваривания. Это освободит последнюю фиксацию верхней панели.
Снимите верхнюю панель.
На некоторых моделях к датчику лотка для порошка идёт провод. Сначала отключите разъём этого провода.
Шаг 5
Сдвиньте боковую часть узла заваривания примерно на 2 см назад. Эта деталь может застревать, потребуется усилие для извлечения.
Снимите два фиксатора с кнопки питания.
Снимите боковую панель вместе с узлом заваривания.
Шаг 6
Выполните те же действия с панелью с другой стороны.
Чтобы снять шланг бака для воды, просто отсоедините его от насоса.
Снимите боковую панель.
Шаг 7

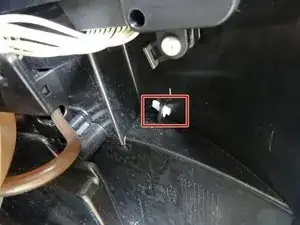

Полукруглая декоративная полоска вокруг панели над кофейным сливом с внутренней стороны слева и справа удерживается двумя небольшими белыми пластиковыми клиньями. Извлеките их пальцами.
Шаг 8

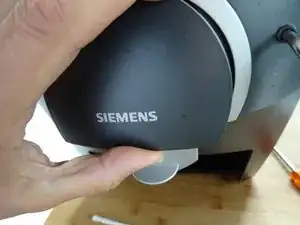

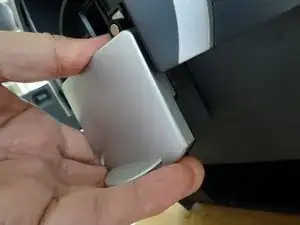

Панель с логотипом зафиксирована декоративной полоской. Теперь можно немного потянуть декоративную полоску внизу вперёд, после чего панель легко снимется.
Декоративную полоску не обязательно полностью снимать.
Шаг 9

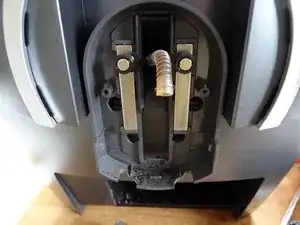

Корпус вокруг распределителя кофейного слива состоит из двух половин. Передняя часть зафиксирована слева и справа.

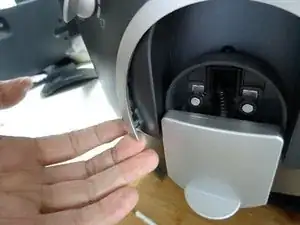

Вставьте пластиковую монтажную лопатку в боковой зазор и разъедините две половины корпуса. Защёлки плотные.

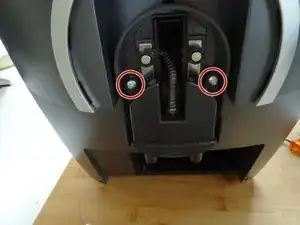

Выкрутите два винта Torx T10, крепящие распределитель кофейного слива.
Отсоедините силиконовую трубку сверху распределителя кофейного слива. Обратите внимание на спиральный провод.
Снимите распределитель кофейного слива.
Завершение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
