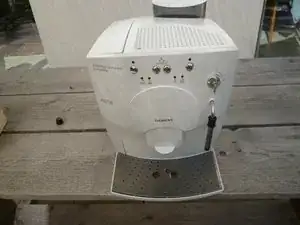

Замена дренажного клапана Siemens Surpresso Compact
Если кофе не течёт прямо в вашу чашку, а оказывается в ящике, возможно, дренажный клапан сломан. Вы можете заменить прокладки в клапане или сам клапан целиком.
Эти инструкции также могут помочь с другими моделями Siemens/Bosch и с кофемашинами от Nivona, Melitta и Miele — у них очень схожая конструкция.
Шаг 1
Отключите кофемашину от сети!
Уберите контейнер для воды, группу заваривания и поддон с контейнером для жмыха.
С помощью ложки удалите как можно больше кофейных зёрен из контейнера для кофейных зёрен.
В зависимости от модели на верхних и боковых панелях могут быть установлены дополнительные датчики с кабелями. Их необходимо удалить перед полным снятием деталей корпуса.
Шаг 2
Снимите два винта Torx T10 на верхней панели.
Шаг 3

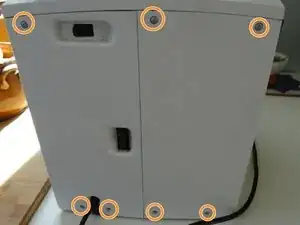

Уберите семь винтов Torx T10 на задней панели.

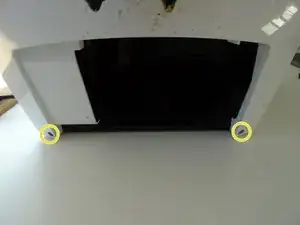

Два винта в нижней части передней панели могут остаться на месте.
Шаг 4

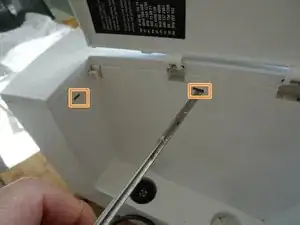

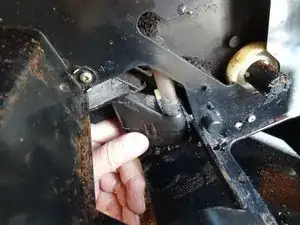

Вставьте плоскую отвертку в отверстия на боковой стороне с баком для воды. Это освободит зажимы сверху.
Вставьте плоскую отвертку в отверстие на боковой стороне с группой заваривания. Это освободит последний зажим сверху.
Снимите верхнюю крышку.

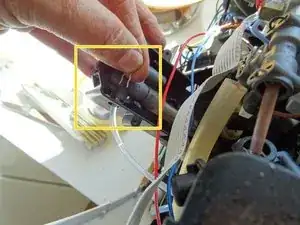

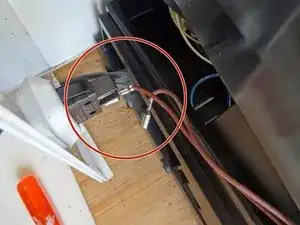

На некоторых моделях кабель идет к датчику на поддоне для порошка. Сначала отключите разъём этого кабеля.
Шаг 5
Сдвиньте боковую секцию заварочного блока назад примерно на 2 см. Она может заедать и может потребоваться некоторая сила для удаления.
Снимите два зажимных элемента с выключателя.
Снимите боковую панель с группой заваривания.
Шаг 6
То же самое сделайте с панелью с другой стороны.
Чтобы снять шланг бака для воды, просто потяните его с помпы.
Снимите боковую панель.
Шаг 7

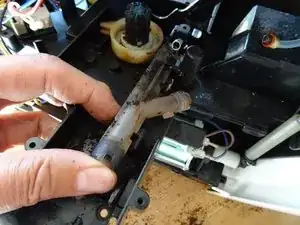

Поверните патрубок расширения по часовой стрелке примерно на 60 градусов и вытащите его.

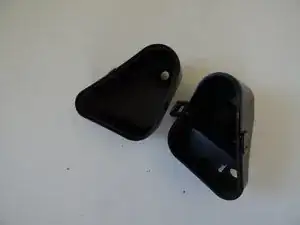

Патрубок расширения часто заполнен кофейными маслами или жмыхом. Чистите его время от времени. Он легко делится на две половины.
Шаг 8
Дренажный клапан напрямую подключён к редуктору. Редуктор закреплён пятью винтами Torx T10 на центральной панели за группой заваривания.

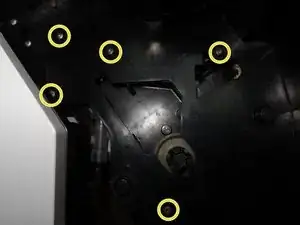

Уберите пять винтов Torx T10, удерживающих редуктор на месте.
Шаг 9

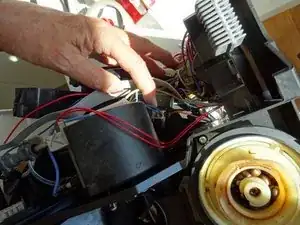

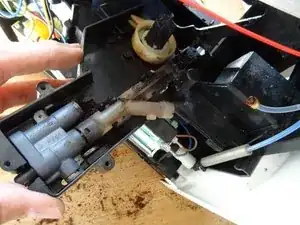

Отодвиньте редуктор влево. Обратите внимание, несколько кабелей могут застрять.
Положите редуктор на бок. Ослабьте верхний водяной соединитель, потянув за зажим и потом сняв шланг. Не забудьте про уплотнительное кольцо на конце шланга, замените его при необходимости.
Шаг 10
Дренажный клапан открыт.

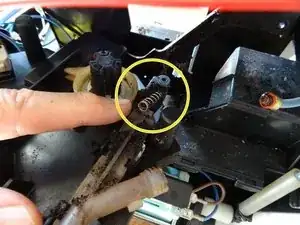

Снимите пружину с нижнего конца клапана.
Поднимите верхнюю серую часть клапана. Немного прижмите нижнюю часть клапана вниз и вытащите её.
Заключение
Для повторной сборки устройства выполните шаги в обратном порядке.
