Замена кабеля питания Mr. Coffee TF6

Бытовая техника

Замена кабеля питания на TF6 требует наличия нескольких инструментов для проводки и предыдущего опыта пайки. Для советов по пайке и направлениям обратитесь к руководству о пайке и распайке соединений.

Шаг 1

Смотрючи на дно TF6, аккуратно вытяните два резинки ноги руками.

Шаг 2

С помощью отвертки Phillips #1 открутите шесть винтов Phillips размером 11 мм, которые держат нижнюю крышку на месте.

Шаг 3

Осторожно поднимите нижнюю крышку, отсоединив ее от основного корпуса TF6.

Шаг 4

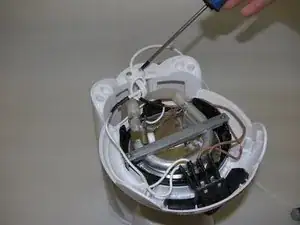

С помощью отвертки Phillips #1 открутите два винта Phillips размером 13 мм, которые удерживают жгут проводов.

Шаг 5

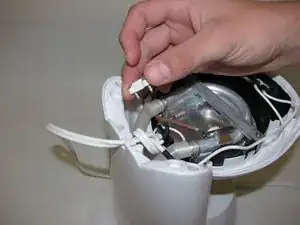

Осторожно поднимите жгут проводов от основания TF6, полностью отсоединив его.

Теперь проводка кабеля питания полностью доступна.

Шаг 6

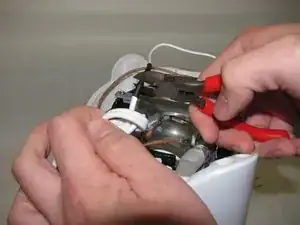

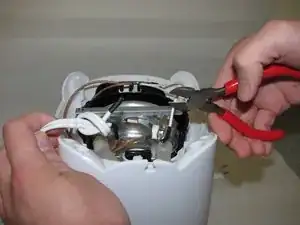

С помощью кусачек отрежьте оба провода кабеля питания в термоусадочной зоне, где провода разделяются.

Шаг 7

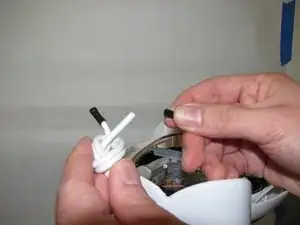

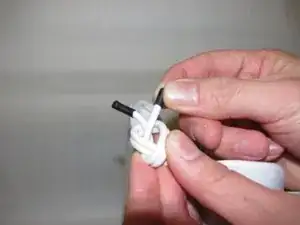

Используя свои пальцы, сдвиньте термоусадку с проводов кабеля питания.

Шаг 8

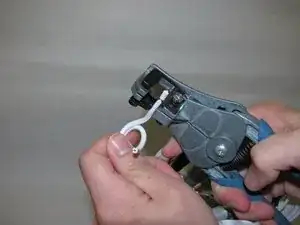

С помощью стриппера проводов 14-16 AWG оголите проводники на заменяющем кабеле питания.

Шаг 9

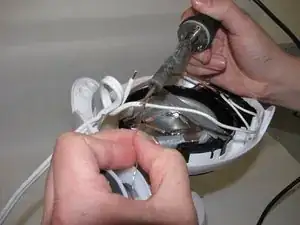

Припаивайте положительный провод кабеля питания к белому нейлоновому проводу.

Припаивайте заземляющий провод кабеля питания к бронзовому нейлоновому проводу.

Убедитесь, что соединяются правильные проводники (положительный к положительному, заземление к заземлению). Неправильная пайка может привести к опасным условиям как для TF6

Перевод руководства с ifixit.com
