Замена блока заваривания Nespresso CitiZ

Никогда не забывайте: вытащите вилку из розетки!

Снимите все навесные элементы: резервуар для воды, капсулу и лоток для чашек, поддон для капель.

Показанная модель также оснащена пеновзбивателем для молока, снимите его тоже.

Днище закреплено винтами с овальной головкой.

Эти винты имеют овальную головку, из-за чего выглядят как заклепки (фото 2). Для их выкручивания требуется специальная бита — также доступная на iFixit. Здесь руководство своими руками. Если подходящей биты нет, это можно сделать плоскогубцами с тонким носом. Nespresso хочет держать нас в стороне от собственных приборов!!!

Отверните пять винтов с овальной головкой, закрепляющих большую нижнюю панель.

Примечание: у моделей без пеновзбивателя эта панель меньше.

Нижняя панель просто защелкивается на месте. Вставьте металлическую лопатку в пазы и подденьте панель. Она сидит довольно плотно, возможно потребуется усилие, чтобы вынуть её.

Снимите большую нижнюю панель.

С помощью лопатки сдвиньте два силиконовых шланга.

Отсоедините два клеммника на синих и коричневых проводах от переключателя питания. Два левых остаются подключенными.

Отверните четыре винта с овальной головкой на небольшой нижней панели.

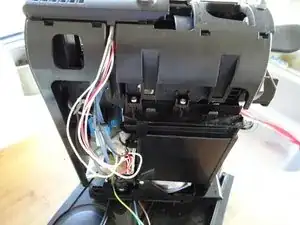

Снимите основной блок устройства с основания. Он всё ещё соединён проводами, но это не мешает.

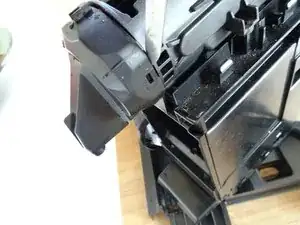

Две окрашенные боковые панели просто защелкиваются. Однако фиксаторы сидят очень плотно. Потребуется значительная сила. Сначала приподнимите нижний край с помощью пластикового инструмента для вскрытия.

В зависимости от модели может помочь, если сначала отщелкнуть кофейный носик. (См. следующий шаг)

Отогните каждую боковую панель вверх и снимите их.

Вставьте инструмент для вскрытия в зазор внизу кофейного носика. Аккуратно подденьте его и снимите.

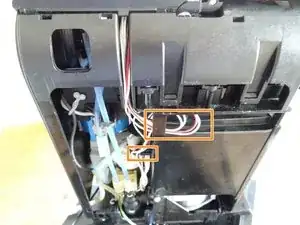

Освободите провода из их держателя.

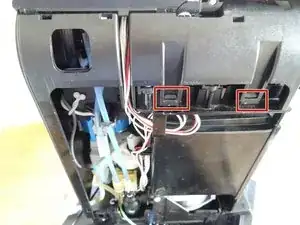

Пластиковая крышка над блоком заваривания закреплена двумя защелками с каждой стороны. Используйте металлическую лопатку, чтобы поддеть их.

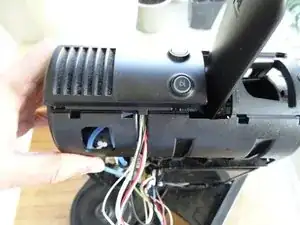

Слегка поднимите крышку, но не снимайте её полностью — она всё ещё соединена кабелями.

Откройте рычаг и выведите крышку над рычагом. Убедитесь, что кабели не испытывают сильного натяжения.

Отложите крышку в сторону, но оставьте кабели подключенными.

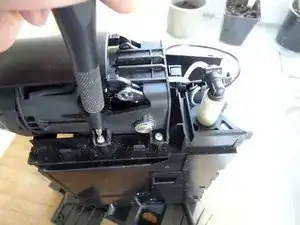

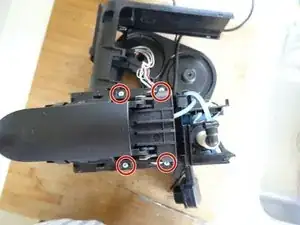

Используйте отвертку Torx T10, чтобы открутить четыре винта, закрепляющие блок заваривания.

Вставьте металлическую лопатку в шов между внутренним кофейным носиком и блоком заваривания. Подденьте и снимите кофейный носик.

Снимите внутренний кофейный носик.

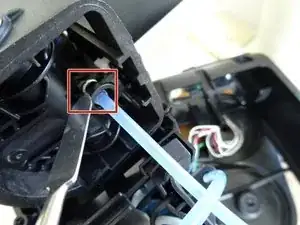

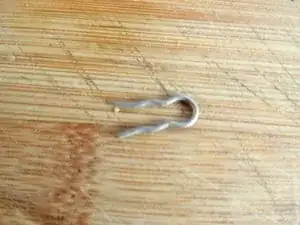

Теперь блок заваривания удерживается только шлангом горячей воды. Используйте металлическую лопатку, чтобы вытащить металлическую скобу на конце шланга.

Выведите конец шланга горячей воды.

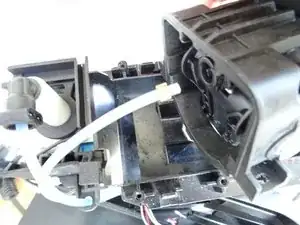

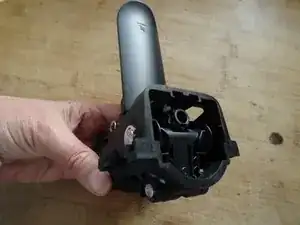

Поднимите блок заваривания и извлеките его из устройства.
