Замена сетевого шнура Mr. Coffee DW13
Для выполнения этого ремонта вам понадобится отвертка с крестовой головкой. Вы снимете основание кофеварки, открутите прижим, удерживающий сетевой шнур, и отсоедините электрические разъемы шнура от внутреннего выключателя питания. Затем останется только вытянуть сетевой шнур из прибора!
Шаг 1
Перед началом ремонта убедитесь, что прибор отключен от сети, сухой и рабочее место чистое.
Переверните Mr. Coffee DW13 так, чтобы крышка была направлена от Вас, а основание — к Вам.
Шаг 2
Снимите восемь винтов 11 мм, закрепляющих основание прибора, используя крестовую отвертку #2.
Шаг 3

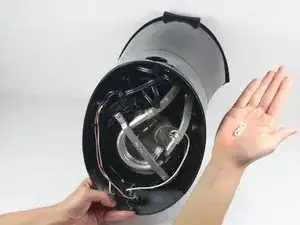

Осторожно поднимите крышку основания, чтобы открыть внутреннюю часть кофемашины.
Шаг 4

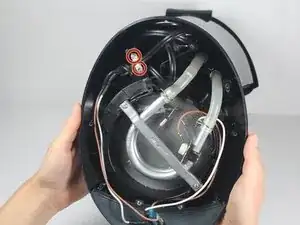

Найдите белый прижим, который закрывает и удерживает сетевой шнур. По бокам у него по два винта.

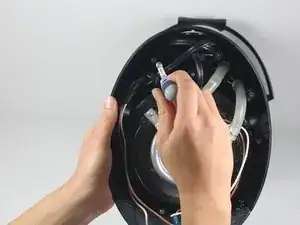

Используйте крестовую отвертку #2, чтобы открутить два винта 13 мм, фиксирующие прижим.
Шаг 5

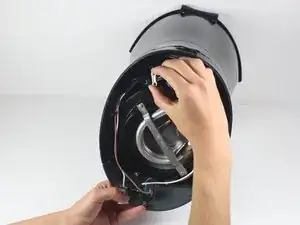

Осторожно приподнимите белый прижим и снимите его с кофемашины.
Шаг 6

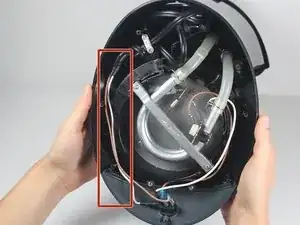

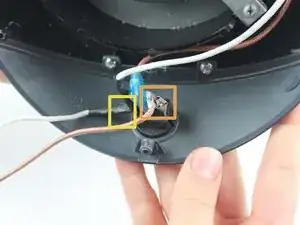

Найдите два электрических разъема, идущих от черного пластикооболоченного сетевого шнура к внутреннему выключателю питания.
Один провод медного цвета и заканчивается у выключателя серебряным металлическим наконечником.
Другой провод белого цвета и заканчивается у выключателя черным пластиковым наконечником.
Шаг 7

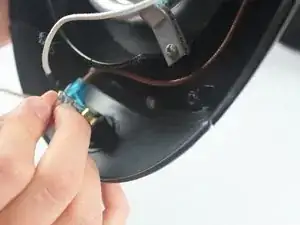

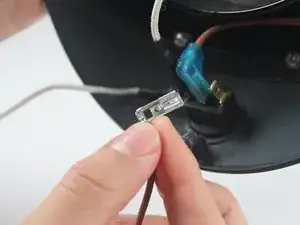

Возьмите медный провод близко к выключателю. Легко потяните серебряный металлический наконечник, чтобы отсоединить его.
Шаг 8

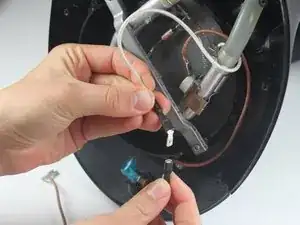

Легко потяните белый провод от выключателя, удерживая черный пластиковый наконечник.
Два белых провода соединены друг с другом. Разъедините их, удерживая разные черные наконечники и раздвигая их.
Шаг 9

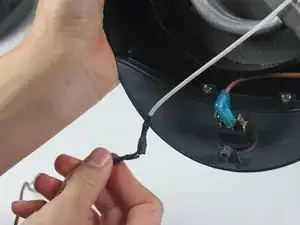

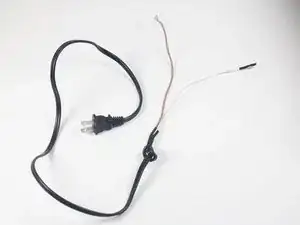

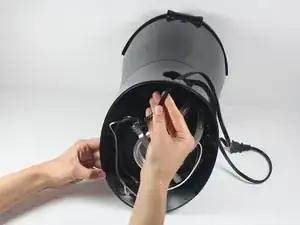

Протяните сетевой шнур через отверстие в задней части основания прибора, затем протяните два цветных провода.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
