Замена уплотнительного кольца (O-ring) в Mr. Coffee DW13
Для выполнения этого ремонта вам понадобятся плоскогубцы, отвертка с крестообразным шлицем и плоская отвертка. В ходе ремонта вы снимете корпус кофемашины, ослабите опорную планку, после чего извлечёте нагревательную пластину и выпрессуете уплотнительное кольцо.
Шаг 1
Перед началом ремонта убедитесь, что устройство отключено от сети, высохло, а рабочее место чистое.
Переверните Mr. Coffee DW13 так, чтобы крышка была от Вас, а основание — к Вам.
Шаг 2
Отвинтите восемь винтов 11 мм, фиксирующих основание машины, отверткой Phillips #2.
Шаг 3

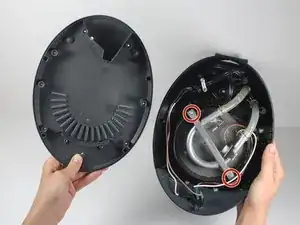

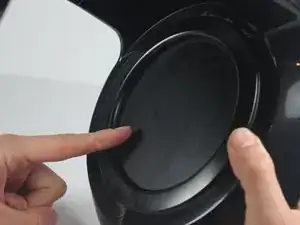

Осторожно приподнимите крышку основания, чтобы открыть внутреннюю часть кофемашины.
Шаг 4

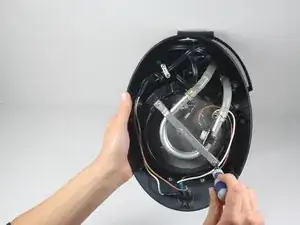

Снимите два винта 13 мм, фиксирующие серебристую опорную скобу, используя отвертку Phillips #2.
Шаг 5

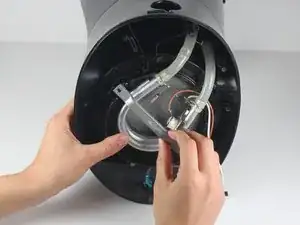

Осторожно приподнимите серебристую опорную скобу, освобождая нагревательную пластину от нагревательной спирали.
Шаг 6

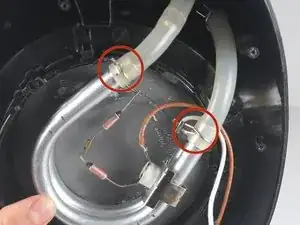

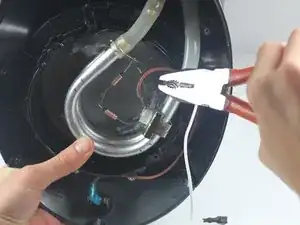

Используйте плоскогубцы с тонкими губками, чтобы сжать и ослабить зажимы.
Шаг 7

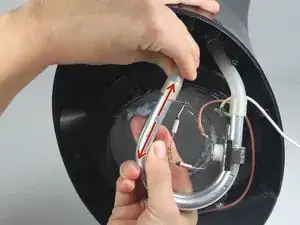

После ослабления зажимов сдвиньте их вниз по трубке.
Шаг 8
Отсоедините трубку от нагревательной спирали, удерживая трубку в одной руке, а нагревательную спираль — в другой, и аккуратно разъединяя их.
Шаг 9
Положите одну руку на переднюю сторону нагревательной пластины.
Этой рукой аккуратно подтолкните нагревательную пластину к себе и выньте её из корпуса машины.
Шаг 10

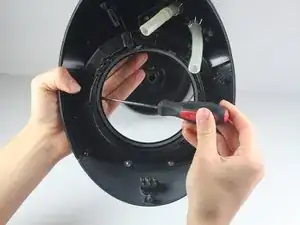

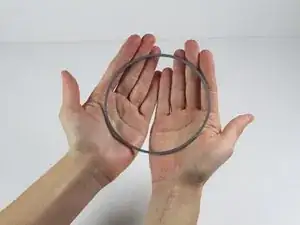

Используйте плоскую отвертку 2,5 мм, чтобы выпрессовать уплотнительное кольцо.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
