Замена конденсаторов Nespresso CitiZ

Никогда не забывайте: вытащите шнур из розетки!

Удалите все присоединения: резервуар для воды, лоток для капсул и чашек, поддон для сбора капель.

Показанная модель также оснащена вспенивателем молока, удалите и его.

На дне установлены овальные винты.

Эти винты имеют овальную головку, из-за чего они выглядят как заклёпки (на картинке 2). Для их снятия вам потребуется специальная битa — она также доступна на iFixit. Здесь находится руководство по самостоятельному ремонту. Если нужной битa нет, её можно снять с помощью плоскогубцев. Nespresso хочет держать нас подальше от наших собственных машин!!!

Удалите пять овальных винтов, крепящих большую нижнюю панель.

Примечание: эта панель меньше на моделях без вспенивателя молока.

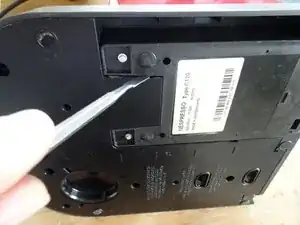

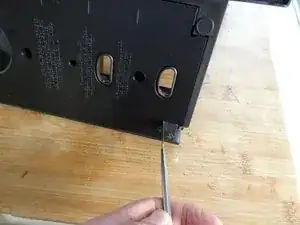

Нижняя панель просто зафиксирована. Вставьте металлическую лопатку в щели и поднимите панель. Она сидит довольно плотно, возможно, вам понадобится приложить немного силы, чтобы её снять.

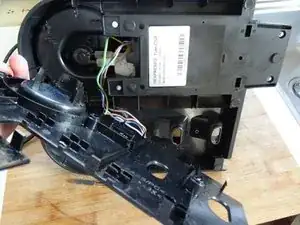

Удалите большую нижнюю панель.

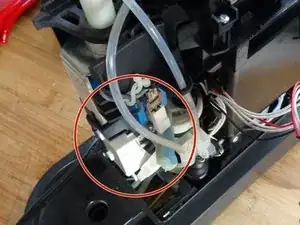

Используйте лопатку, чтобы сдвинуть два силиконовых шланга.

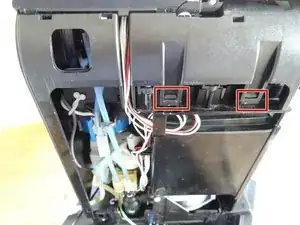

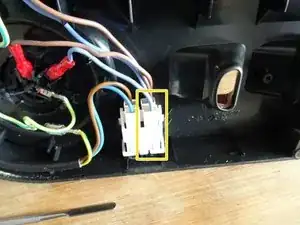

Отключите два спереда отрезных разъёма на синем и коричневом проводах от переключателя питания. Два левых остаются.

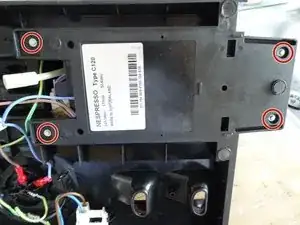

Удалите четыре овальных винта с маленькой нижней панели.

Удалите основной блок устройства с основания. Он всё ещё соединён с некоторыми проводами, но это не мешает.

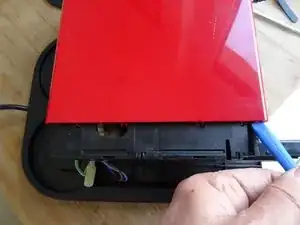

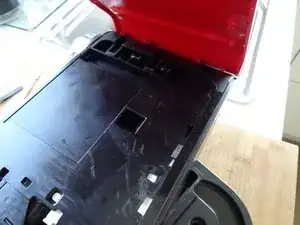

Две окрашенные боковые панели просто защелкнуты на месте. Однако замки сидят очень плотно. Вам действительно нужно много силы. Сначала поднимите нижний край с помощью пластиковой открывалки.

В зависимости от модели может помочь, если вы сначала приподнимете носик для кофе. (См. следующий шаг)

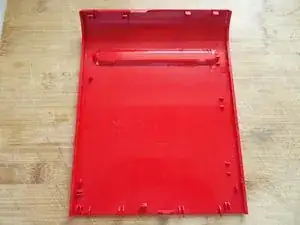

Отогните каждую из боковых панелей вверх и удалите их.

Вставьте открывалку в щель внизу носика для кофе. Осторожно приподнимите его.

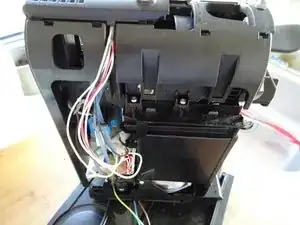

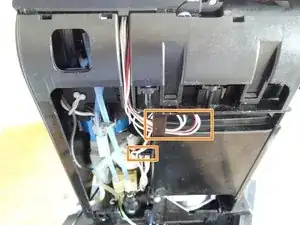

Доставайте провода из держателя.

Пластиковая крышка над узлом заваривания закреплена двумя зажимами с каждой стороны. Используйте металлическую лопатку, чтобы открепить их.

Приподнимите крышку немного, но не снимайте её, она всё ещё соединена с некоторыми кабелями.

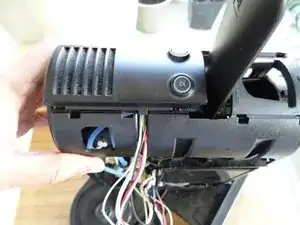

Откройте рычаг и поднимите крышку над рычагом. Убедитесь, что кабели не натянуты слишком сильно.

Положите крышку в сторону, но оставьте кабели подключенными.

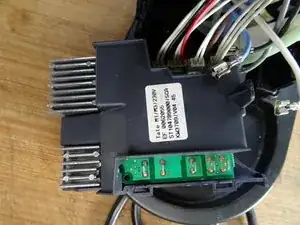

Вы найдёте конденсаторы на материнской плате в нижней части устройства. Материнская плата защищена несколькими пластиковыми крышками.

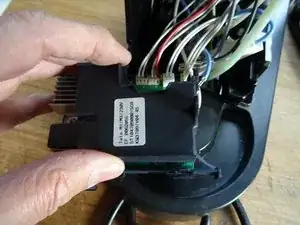

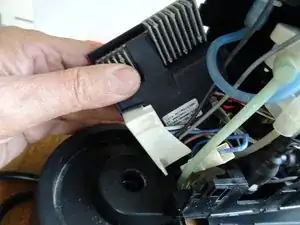

Осторожно вытащите материнскую плату назад.

Снимите белую крышку.

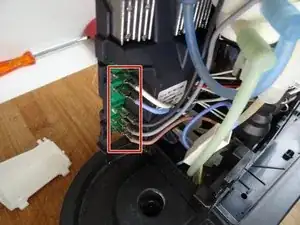

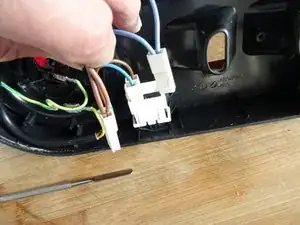

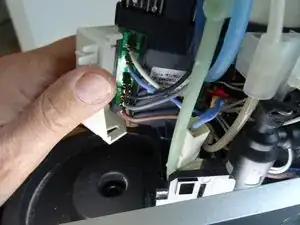

Обратите внимание на цвета проводов. Вытяните разъёмы и отсоедините провода от материнской платы.

Провода на другом конце материнской платы не могут быть удалены.

Чёрная пластиковая крышка просто защелкнута на месте. Приподнимите её.

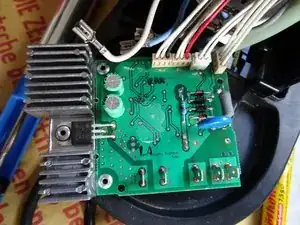

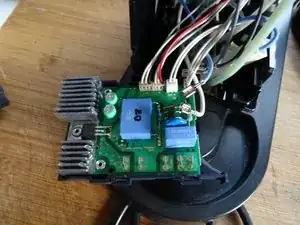

Материнская плата теперь открыта. Вытяните её из чёрного пластикового корпуса.

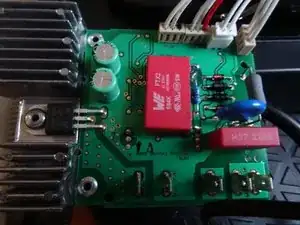

Необходимо заменить два синих конденсатора. Больший немного приклеен к материнской плате.

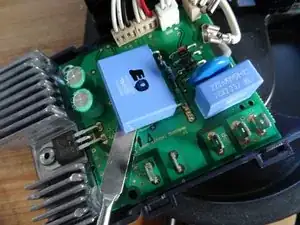

Используйте металлическую лопатку, чтобы отслоить больший конденсатор от материнской платы и приподнять его.

Конденсаторы замены имеют очень короткие проводки. Поэтому 680 нФ конденсатор был обрезан, чтобы его можно было подключить в горизонтальном положении.

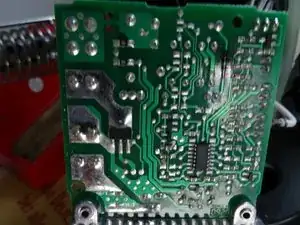

Удалите два конденсатора с обратной стороны материнской платы (или обрежьте их сверху) и замените их на два новых.

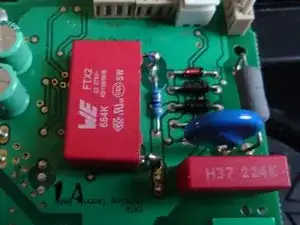

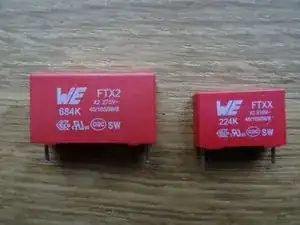

На картинке показаны два новых конденсатора.

... припаян к плате.

Nespresso сразу начинает работать.
