Замена предохранительного конденсатора в Nespresso inissia

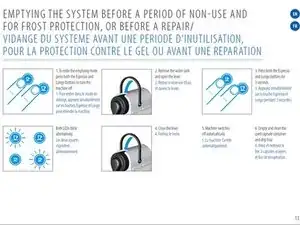

Удалите всю воду из системы. (Из инструкции Nespresso.)

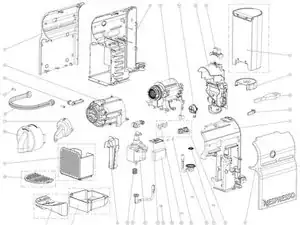

изображение 2: взрыв-схема аппарата. Источник: buyspares.com

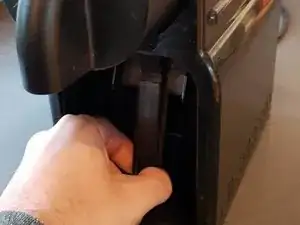

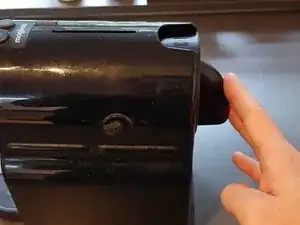

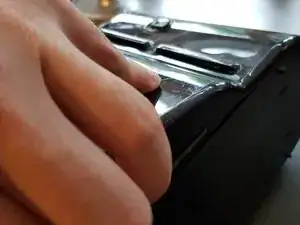

Тяните прямо вперёд с достаточной силой.

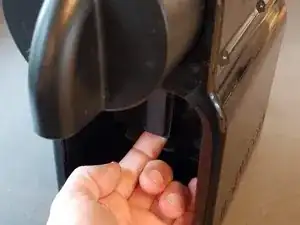

Когда услышите щелчок, тяните деталь прямо вниз. Это должно выйти легко.

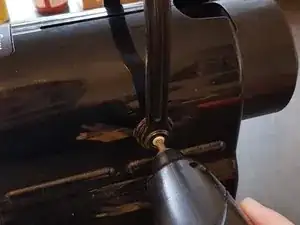

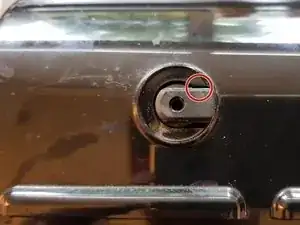

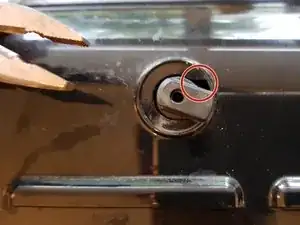

Используйте биту Torx T20 (в форме звезды). Подойдёт отвёртка соответствующего размера.

Плотно закройте подставку для чашки.

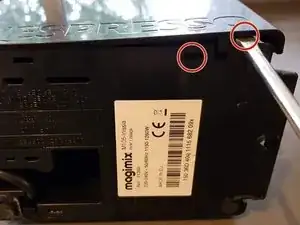

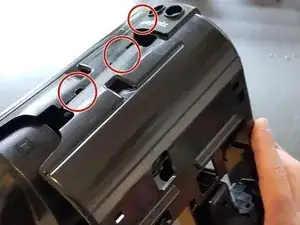

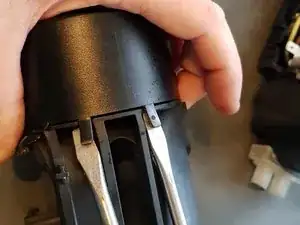

Фото 2 и 3: вставьте отвёртку и слегка покачайте, чтобы отжать защёлки. Всего 4 защёлки.

Убедитесь, что выступы совпадают.

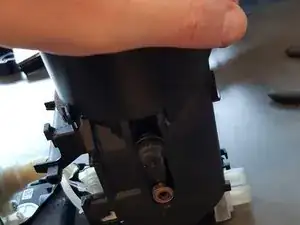

Оттяните крышку. Когда появится небольшой зазор, поднимите пальцы чуть выше и потяните за боковые стороны.

Повторите с другой стороны

Вставьте здесь знание.

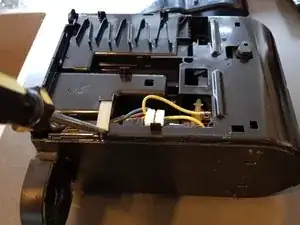

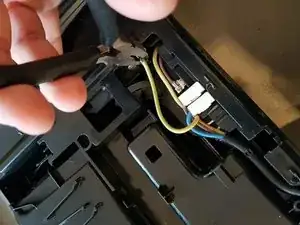

Сначала отключите устройство от сети! Отсоедините провод заземления, фазу и ноль.

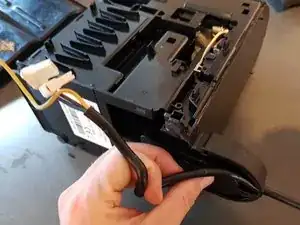

Уберите весь провод из его разъёма.

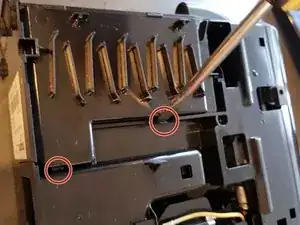

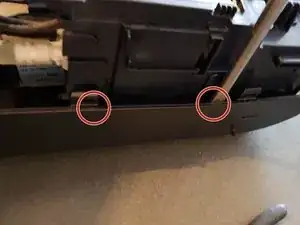

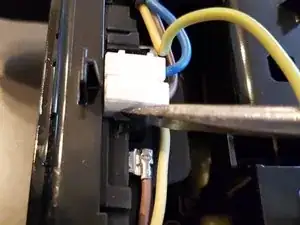

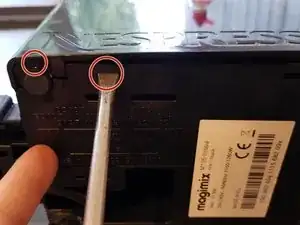

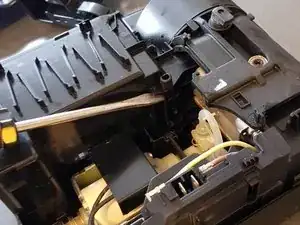

Отожмите защёлки тонкой отвёрткой

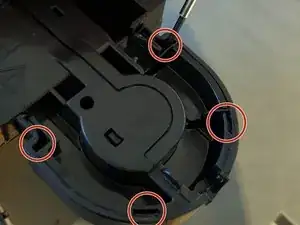

Подденьте в этих четырёх точках и снимите.

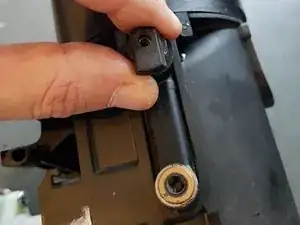

Фото 1: Используя рычаг, потяните вверх.

Фото 2: отожмите две защёлки внутри крышки.

Фото 3: переверните и снимите крышку.

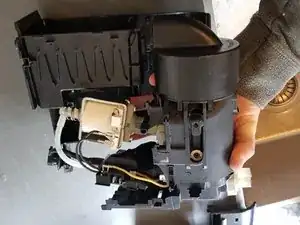

Нажмите на узел спереди назад, чтобы освободить посадочные места рычагов. Затем вытяните их.

Верхнюю часть можно снять, направив металлические штифты по слотам по форме L.

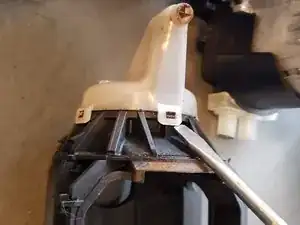

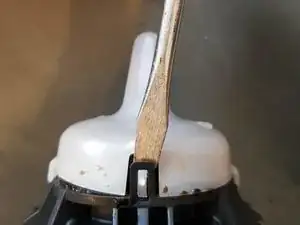

Подденьте обе защёлки с одной стороны носика, затем обе с другой стороны.

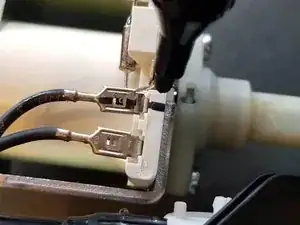

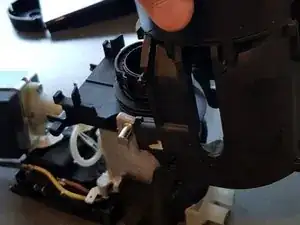

Пометьте один из чёрных проводов для правильной повторной установки.

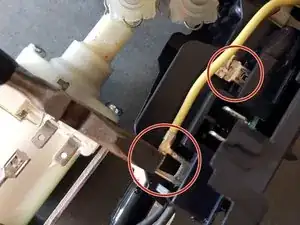

Снимите жёлтый и коричневый провод.

А также белый разъём.

Пошевелите, чтобы отвести последнюю часть чёрного пластика.

Снимите белые и чёрные водяные трубки.

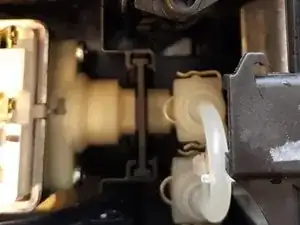

Эти защёлки трудно снять. Пластиковые прямоугольники, в которых размещены проволочные зажимы, являются частью U-образной трубки. Имейте это в виду при отсоединении U-образной трубки от двух других трубок (насоса и бойлера) — у них конические фланцы; на них легко надеть плоские торцы U-трубки, но трудно снять.

Исходя из перспективы Фото 1 для ориентира, для удобства работы убедитесь, что задняя часть направлена вниз к полу, и что металлическая трубка зафиксирована, непосредственно или через бойлер, стоящий на нескользящей поверхности, например резовом коврике или ковровом покрытии. Организуйте аналогичную опору, если работаете со стороны насоса U-трубки.

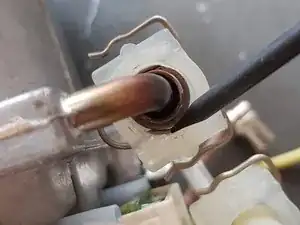

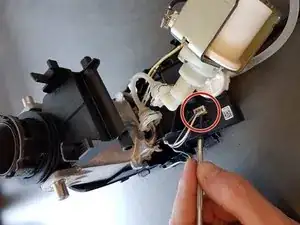

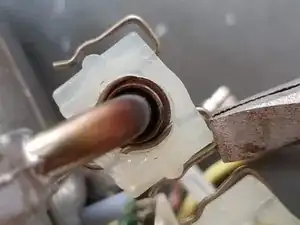

Вставьте 2,5 мм толстый заострённый инструмент (стержень или плоский) в проволочную петлю, выходящую из центра-низа пластиковой лицевой части. Не выводите петлю дальше наружу, но можно расширить её менее чем на 1 мм подходящей отвёрткой по ширине.

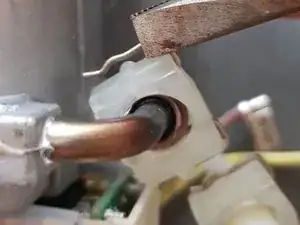

Левые и правые «плечи» проволочного зажима следует раздвинуть настолько, насколько позволяет пластиковая лицевая часть. Начните с того, что вставьте (и оставьте на месте) подобные заострённые/конусные инструменты толщиной 2,5–3,5 мм между внешним краем пластиковой лицевой части и оголёнными концами проволоки. Вставьте рядом с каждым «плечом».

Когда проволочный зажим удерживается враздвинутом состоянии в трёх местах, проверьте, что проволока в центре пластиковой лицевой части больше не обхватывает трубку, а лишь выступает над кромкой конического фланца. Может потребоваться ещё один заострённый инструмент, чтобы переслонить оставшуюся часть проволоки через край конического фланца.

С перспективы Фото 1 (или эквивалентного вида со стороны насоса) используйте палец с каждой стороны трубки, чтобы оттолкнуть пластиковую лицевая часть от бойлера или от насоса (вниз к полу, если позиционировали, как указано выше). Пластиковую лицевую часть может потребоваться покачивать в процессе, чтобы провести оставшуюся проволоку через последние доли миллиметра фланца.

Соединение должно разъединиться аккуратно. Если соединение не разъединяется, снова осмотрите центральное отверстие пластиковой лицевой части, проверяя, где проволока задёргивается за конический фланец. При необходимости переставьте ранее оставленные в трёх местах заострённые инструменты.

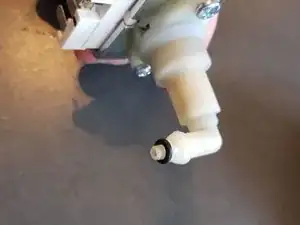

«О»-кольцо на каждом конце пластиковой U-трубки будет легко доступно после разъединения соединения. Внутренний диаметр примерно 3 мм. Наружный диаметр примерно 5 мм (толщина «О»-кольца 1 мм).

Фото 1 и 2: обратите внимание на зауженные кромки — они удерживают проволочный зажим на месте. Повторная установка проста, просто вставьте его обратно.

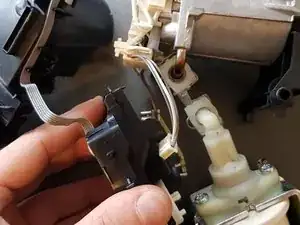

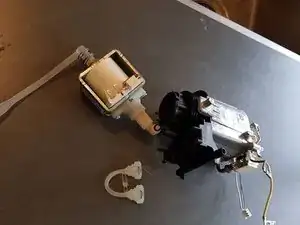

На этом я смог зайти максимально далеко. В моём случае деталь, показанная справа на фото 3, протекала между металлом и пластиком. К сожалению, её нельзя было разобрать дальше.

Сборка выполняется в обратном порядке по отношению к разборке. Дальше приведены некоторые замечания.

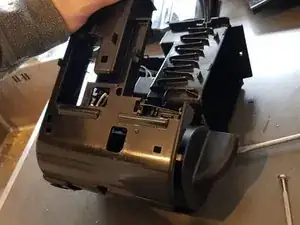

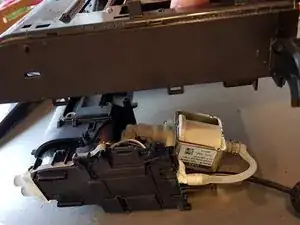

Фото 1: обратное шагу 11: самый простой способ собрать боковую часть — положить её горизонтально и опустить внутренний корпус на боковую часть.

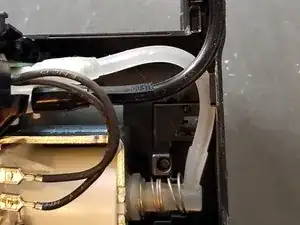

Фото 2: обратное шагу 11: убедитесь, что чёрная линия перекрывает белую.

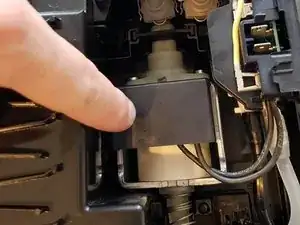

Наденьте резиновый воротник обратно на насос.

Фото 1: не забудьте эту крышку.

Фото 2: обратное шагу 10: убедитесь, что защёлки совпадают со слотами.

Замените это на эквивалентный защитный конденсатор: 0,1 мкФ 20% 310 В X1
