Замена клапана сброса давления в кофемашине Nespresso CitiZ

Никогда не забывайте: выньте штепсельную вилку из розетки!

Снимите все съёмные детали: резервуар для воды, лоток для капсул и поддон для чашек, поддон для капель.

Модель, показанная на фото, оснащена пеногенератором для молока, его также необходимо снять.

Нижняя панель закреплена винтами с овальной головкой.

Эти винты имеют овальную головку, из-за чего выглядят как заклёпки (фото 2). Для их удаления потребуется специальная бита — она также доступна в iFixit. Здесь — инструкция по изготовлению своими силами. Если подходящей биты нет, можно использовать плоскогубцы с тонкими губками. Компания Nespresso хочет не пускать нас внутрь своих приборов!!!

Снимите пять винтов с овальной головкой, крепящих большую нижнюю панель.

Примечание: на моделях без пеногенератора для молока эта панель меньше по размеру.

Нижняя панель защёлкнута на место. Вставьте металлическую лопатку в пазы и поднимите панель вверх, сняв её. Панель сидит плотно, может потребоваться приложить усилие.

Снимите большую нижнюю панель.

Используйте лопатку, чтобы снять две силиконовые трубки.

Отсоедините два штыревых разъёма на синем и коричневом проводах от выключателя питания. Два разъёма слева остаются подключёнными.

Снимите четыре винта с овальной головкой с малой нижней панели.

Выньте основной блок из основания. Он всё ещё соединён проводами, но это не мешает.

Две цветные боковые панели защёлкнуты на место. Однако фиксаторы сидят очень плотно, поэтому потребуется приложить значительное усилие. Сначала подденьте нижний край с помощью пластиковой вскрывающей лопатки.

В зависимости от модели может помочь предварительное снятие сопла для кофе. (См. далее)

Отогните каждую боковую панель вверх и снимите её.

Вставьте вскрывающую лопатку в зазор в нижней части сопла для кофе. Осторожно подденьте его и снимите.

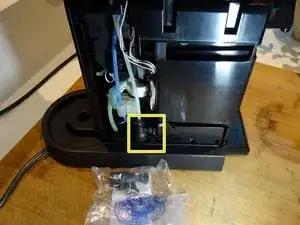

На первом фото клапан сброса давления выделен жёлтым. Он расположен в нижней части прибора и напрямую соединён с нагревателем.

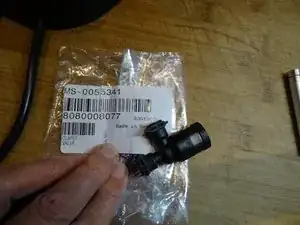

Запасная деталь готова к установке.

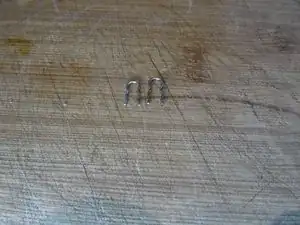

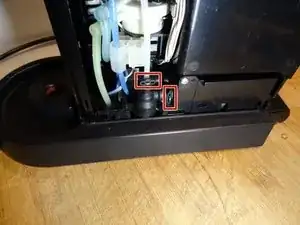

Вытяните две металлические скобы с соединений.

Скобы разного размера. Большая из них — для соединения с нагревателем.

Сначала снимите два соединения со зажимов. Каждое соединение уплотнено уплотнительным кольцом. Эти кольца обычно остаются в клапане сброса давления. При сборке замените их на новые.

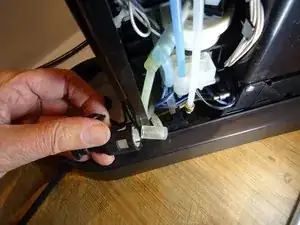

Аккуратно снимите клапан.

К нижней стороне клапана подсоединена трубка. Её также необходимо отсоединить.

Клапан теперь снят.
