Siemens Surpresso - Bosch Benvenuto открыть жернов

Никогда не забывайте: отключите вилку питания!

Снимите все насадки, такие как резервуар для воды, крышку отделения для кофе, ящик для жмыха.

Удалите все кофейные зерна из бункера для зерен.

Откройте боковую заслонку.

Ослабьте три резиновые заглушки на варочной группе.

С помощью прочной плоской отвёртки поверните три пластиковые защёлки снизу до положения «разблокировано».

Примечание: в более новой версии варочной группы достаточно перевести в положение только один рычаг.

Выньте варочную группу. Если она застряла, тяните решительно и равномерно, но аккуратно, предпочтительно за нижний правый край.

Снимите семь винтов Torx T10 на задней панели.

Пока не снимайте заднюю панель полностью — переключатель питания всё ещё подключён.

Отведите заднюю панель в сторону.

Снимите два плоских контакта с внутренней стороны переключателя питания.

Верхняя крышка зафиксирована байонетами в нескольких местах. Сначала её нужно отодвинуть назад примерно на 1 см, затем поднять вверх и снять.

Крепко возьмитесь за крышку отсека для порошка и вытяните её вверх из петель. Иначе она будет мешать при снятии верхней крышки.

Отодвиньте верхнюю крышку назад примерно на 1 см. Если спереди она заедает, можно немного помочь пластиковыми рычажками.

Снимите верхнюю крышку, поднимая её вверх.

Боковая панель прикреплена к переднему краю тремя байонетами. Её необходимо вывести вверх.

Крепко возьмитесь за боковую панель у заднего края и потяните её назад и вверх одновременно. Она должна сняться довольно легко.

При сборке убедитесь, что байонеты на переднем крае правильно вошли в зацепление.

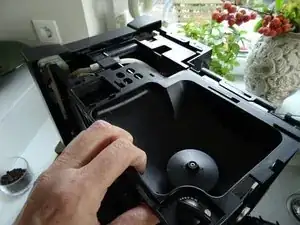

Отодвиньте бункер для зерен назад примерно на 1 см, затем снимите его, поднимая под углом назад. Убедитесь, что ось регулятора помола снялась. Контейнер всё ещё соединён с кабелем крышки отсека для порошка. Отсоединять его не нужно — просто положите весь узел на верхнюю часть машины.

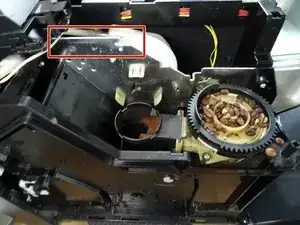

На второй фотографии показан открытый жернов. При последующей сборке убедитесь, что ось регулятора помола находится в правильном положении. Также убедитесь, что канавка на бункере для зерен точно совпадает с отмеченным выступом и защёлкивается.
