Разборка Ariete Espresso Novecento 1387

Всегда начинайте с отключения устройства от сети и дождитесь полного остывания (индикатор температуры аналоговый, поэтому его можно использовать как ориентир).

Затем снимите отсек для воды. Уберите его подальше от рабочего места.

Устройство разделено на три общих отсека:

Нижний отсек (самый доступный): содержит простую плату управления, которая позволяет включать/выключать устройство тумблером и автоматически отключает его при длительном простое.

Средний отсек (самый труднодоступный): содержит проводку, помпу и клапан.

Верхний отсек: содержит нагревательный блок с тепловыми выключателями и предохранителем, рычаги, индикаторные лампы и часть водяных трубок.

Доступ относительно простой. Найдите твёрдую поверхность, чтобы положить устройство на бок, не повредив рычаги (или термометр).

Полезно подложить кусок поролона или старую подушку.

Открутите обычной крестообразной (+) отвёрткой шесть винтов на дне устройства. Учтите, что винт в центре спереди короче остальных. Убедитесь, что он вернётся на своё место!

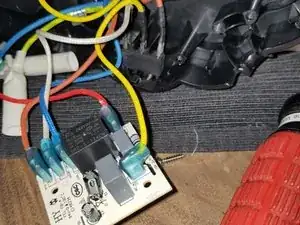

Снимите нижнюю панель. Вы увидите плату и проводку — больше ничего. Для подсказок по плате смотрите последний шаг.

К верхней части можно добраться, не снимая нижнюю. На самом деле это даже проще, поэтому рекомендую по крайней мере поставить нижнюю панель обратно (не затягивая винты) и установить аппарат в вертикальное положение.

В лотке для чашек четыре пластиковые заглушки, помеченные треугольником (см. фото). Я просверлил в них отверстие 3 мм (1/8") и вытянул их. К сожалению, не удалось найти недеструктивный способ их удаления.

Зелёные круги: открытое отверстие с винтом

Красный круг: снимите заглушку через просверленное отверстие (она просто лежит на лотке)

Ниже находятся четыре винта, которые нужно открутить. Теперь поднимите весь элемент вверх. Металлическая часть с термометром также поднимется. Будьте осторожны: от термометра идёт провод (трубка?) к нагревательному блоку. Вы можете ослабить винт там, чтобы отсоединить его. Следите, чтобы не размазать белую пасту повсюду (хотите сохранить её на месте).

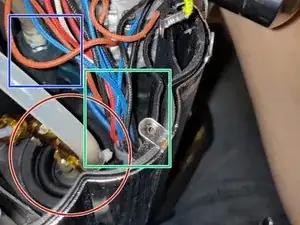

Синий квадрат: клапан (полагаю, для сброса давления в конце)

Зелёный квадрат: провода, идущие к помпе, клапану и нижнему отсеку.

Красный круг: выход помпы. Думаю, полупрозрачный шланг справа — предохранительный сброс давления (так как возвращается в резервуар для воды). Тонкий слева идёт в нагревательный блок.

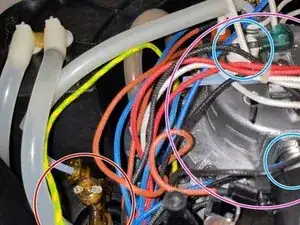

Розовый круг: нагревательный блок. Я измерил 50 Ом между контактами (230В/50Ω = 4,6А → ~1060Вт). Для версии на 110В значения, вероятно, другие!

Синие круги: тепловые выключатели (регулируют две разные температуры для кофе и пара)

Внимание: при разборке вы, скорее всего, нанесёте небольшой ущерб кофемашине. Дважды подумайте, нужно ли вам действительно вскрывать этот отсек. В нём только проводка, клапан и помпа.

Чтобы попасть в средний отсек, верхняя и нижняя части должны быть уже сняты.

Далее снимите три винта в нижнем отсеке. Это позволит снять вторую нижнюю панель.

Опционально: для удобства полностью снимите нижнюю панель. Отсоедините все разъёмы от тумблера и платы. Рекомендую маркировать их (например, обозначениями на плате).

Если вы забыли маркировать, посмотрите схему подключения в последнем шаге, но учтите, что у вас цвета проводов могут отличаться!

Отсоедините защитный провод (зелёно-жёлтый) от металлической пластинки (красный круг).

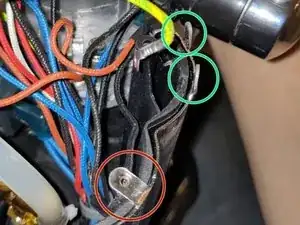

Далее аккуратно подогните вверх маленькие металлические язычки, отмеченные зелёными окружностями. Будьте предельно осторожны — их легко повредить! Они не выдерживают многократных изгибов. На самом деле один сломался сразу после первого открывания/закрывания.

Подогните их немного наружу (как те, что в зелёном круге, или чуть дальше; тот, что в красном круге, ещё недостаточно подогнут).

Убедитесь, что не пропустили ни один из них. Их довольно много. Ни к каким нижним язычкам прикасаться не нужно.

Теперь аккуратно сдвиньте металлическую деталь вниз. Если чувствуете сильное сопротивление, проверьте, не зацеплены ли провода или не остался ли неотогнутый язычок.

Сбоку вы увидите отверстие в пластике, через которое есть доступ к помпе и проводам.

Меня впечатлила простота этого устройства. Плата выполняет лишь отключение аппарата, если он долго не использовался (помпа не питалась). Всё остальное соединено напрямую.

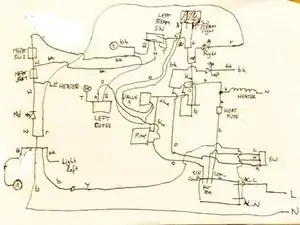

Похоже, я допустил небольшую ошибку при создании схемы: центральные разъёмы в верхней части не могут быть соединены, и правая лампа никогда бы не загорелась (обе стороны подключены к N). Если снова открою аппарат, пересмотрю и исправлю схему.

Провода/лозы: b=синий, bk=чёрный, o=пурпурный/оранжевый, r=красный

T,M,B — верхний, средний и нижний контакты переключателей соответственно.

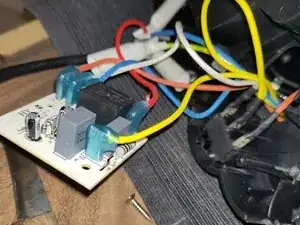

Насколько я понял, плата очень простая. Она содержит понижающий AC-DC преобразователь для питания микроконтроллера, который может определять нажатие кнопки или работу помпы и управлять реле для включения и выключения всего устройства.
