Prolife Airpot Model YTA-538AP Разборка только

Бытовая техника

Этот проект начат для ремонта устройства с намерением изменить чайник так, чтобы ненадёжные мембранные переключатели были заменены на более надёжные. К сожалению, стоимость одного только нагревательного элемента оказалась выше, чем цена самого чайника. Я обнаружил это в местном магазине после поиска нагревательного элемента. Этот чайник широко используется в Азии и выходит из строя относительно быстро, поэтому я решил, что руководство по ремонту будет полезно. Никто из тех, с кем я о нём говорил, не был заинтересован в таком ремонте, даже если бы он стоил дешевле, поэтому проект не состоялся... Он также оставался неопубликованным и незаконченным, потому что меня очень расстроила реакция тех, кто, как я думал, мог бы использовать руководство, чтобы сэкономить деньги и, возможно, уменьшить отходы (в нескольких смыслах). Кроме того, мой супруг выбросил устройство как мусор без согласования, поэтому дальнейшее продвижение в данный момент было невозможно. Однако, пересмотрев заброшенное дело, я решил, что кому-то оно МОЖЕТ оказаться полезным, поэтому вот оно.

Шаг 1

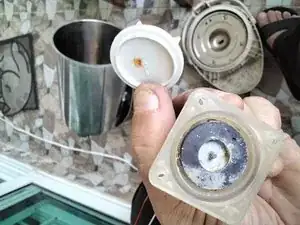

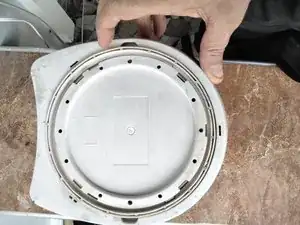

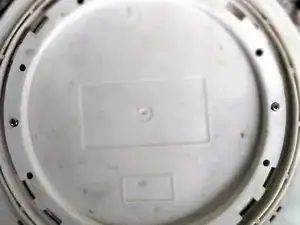

Две маленькие винта с крестообразным шлицем удерживают круглую опорную пластину

На второй фотографии винты показаны частично вывернутыми, так как их трудно рассмотреть на фото 1

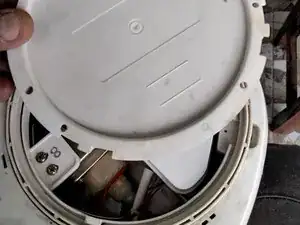

Поднимите опорную пластину и отложите в сторону. Возможно, вы захотите приклеить винты к пластине лентой, чтобы не потерять их.

Шаг 2

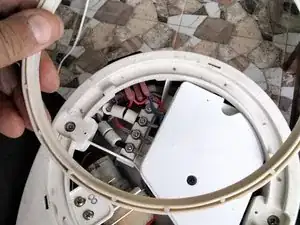

Три пластиковых защёлки удерживают кольцо

Используйте отвертку с плоским лезвием, лопаточку или другой инструмент для поддевания, чтобы отжать защёлку от основания кольца и одновременно приподнять кольцо выше точки фиксации

Повторите это для всех трёх защёлок и отложите кольцо в сторону

Шаг 3

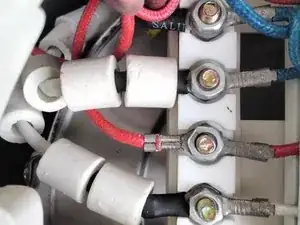

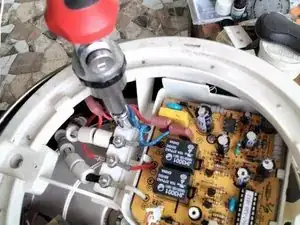

Используйте головку на 8 мм, чтобы снять гайки и гроверы, удерживающие различные провода; сделайте фотографии или заметки для помощи при сборке

Шаг 4

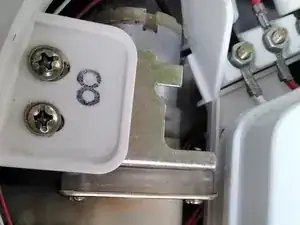

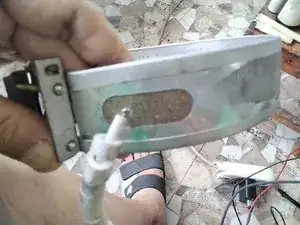

Эти два винта с крестообразным шлицем удерживают кронштейн водяного насоса

Снимите их и отложите в сторону или прикрепите лентой к кронштейну

Шаг 5

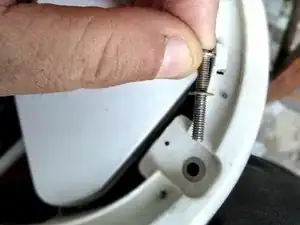

Нужно снять две болта с крестообразным шлицем с шайбами, расположенные на 180 градусов, и отложить их в сторону

Шаг 6

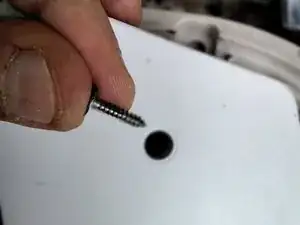

Снимите один винт с крестообразным шлицем, удерживающий крышку корпуса основной платы

Снимите крышку и отложите в сторону

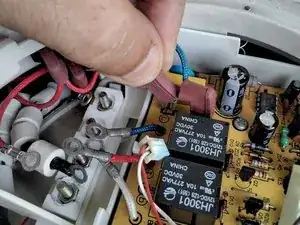

Осторожно оттяните коричневые резиновые изолирующие гильзы и отсоедините два провода от главной шины

Шаг 7

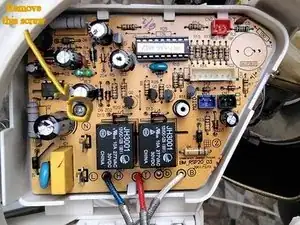

Снимите винт, отмеченный золотым кругом

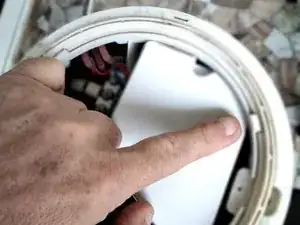

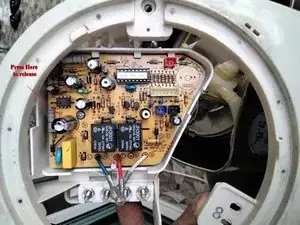

Нажмите на белую пластиковую приёмную защёлку, отмеченную красной стрелкой, и подденьте плату вверх, одновременно потянув вперёд, чтобы освободить две удерживающие защёлки на противоположной стороне

Выньте плату

Шаг 8

Вставьте здесь мудрость.

Шаг 9

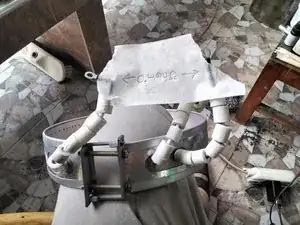

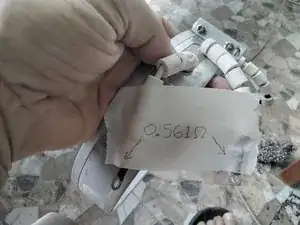

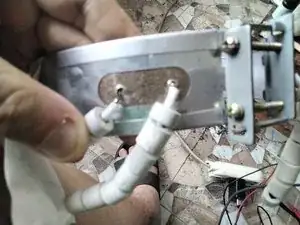

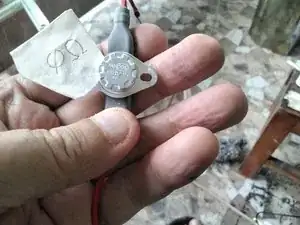

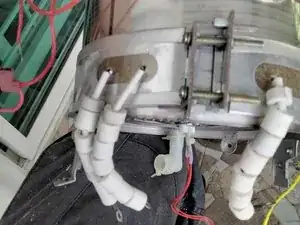

нагревательный элемент, водяной насос и термо-нечто?

Шаг 10

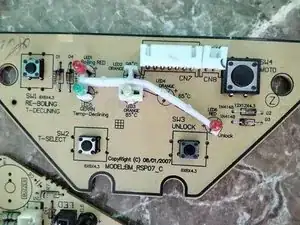

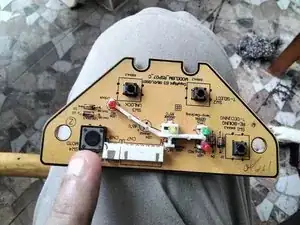

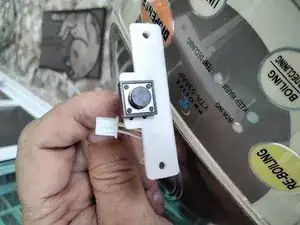

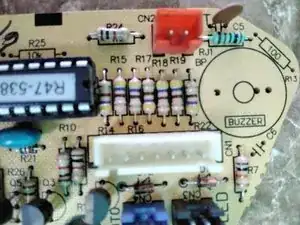

Дополнительный обзор. неработающий переключатель на плате управления, всё остальное на этой плате проверено и в порядке

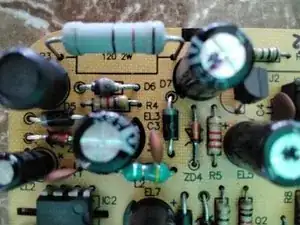

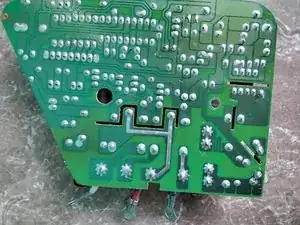

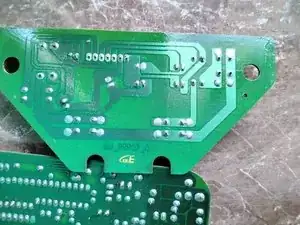

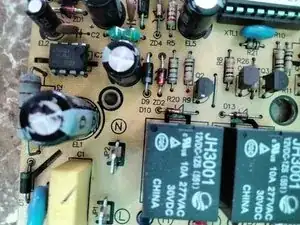

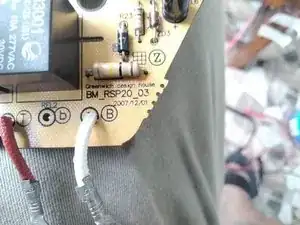

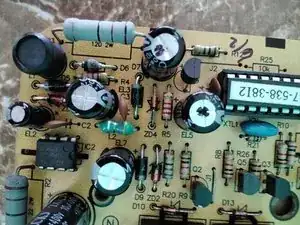

крупный план основной платы с информацией

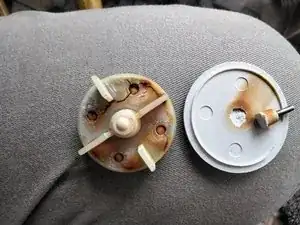

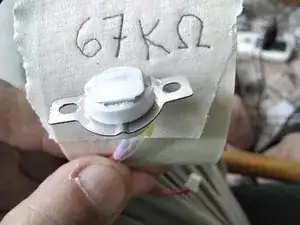

значение безымянного элемента, который был извлечён из центра дна чайника, закреплённого, судя по всему, термоклеем; белый мелковатый, слегка жирноватый на ощупь
