Bella Linea CM1075T-ET Замена водяной трубки с клапаном
Нарушение потока воды в вашей кофеварке Bella Linea (модель CM1075T-ET) может иметь несколько причин, включая засорённые или повреждённые водяные трубки и клапаны. Признаками того, что в кофеварке засорены или повреждены водяные трубки и клапаны, являются более медленное, чем обычно, приготовление, недоготовление полного объёма воды, залитой в резервуар, и протекание воды снизу кофеварки. Используйте это руководство, чтобы получить доступ к этим деталям и очистить или заменить неисправные компоненты.
Засоры в кофеварке часто вызваны накоплением кальция внутри устройства из‑за постоянного потока воды. Это накопление можно минимизировать, регулярно используя средство для удаления накипи. Инструкции по очистке кофеварки можно найти по этой ссылке. Прежде чем заменять какие‑либо детали вашей кофеварки Bella Linea, попробуйте один из методов очистки, указанных по ссылке выше, и посмотрите, решит ли он проблему.
Иногда отложения кальция слишком велики, чтобы их можно было разложить химическим способом, или нарушение потока вызвано другой проблемой. В таких случаях клапаны и трубки, составляющие систему водообеспечения, необходимо либо тщательно очистить, либо заменить.
Это руководство научит вас получать доступ к трём водяным трубкам в вашей кофеварке Bella Linea. Одна из них соединяет резервуар для воды с нагревательным элементом. Другая является частью нагревательного элемента, и последняя трубка соединяет нагревательный элемент с диспенсером воды.
Трубка, соединяющая резервуар для воды с нагревательным элементом, прозрачная и полая, тогда как трубка, являющаяся частью нагревательного элемента, металлическая и изогнутая. Трубка, идущая от нагревательного элемента к диспенсеру воды, прозрачная и содержит внутри клапан, который пропускает воду только в направлении от нагревательного элемента к диспенсеру. В этом руководстве основное внимание уделяется замене прозрачной трубки с клапаном, которую в дальнейшем будем называть водяной трубкой с клапаном. Изображения этих трубок показаны на шагах 7 и 8.
Перед покупкой новой водяной трубки с клапаном попробуйте прочистить каждую водяную трубку ершиком для труб или аналогичным инструментом. Промойте водяную трубку с клапаном под краном, чтобы проверить, пропускает ли она воду. Если водяная трубка с клапаном повреждена или неправильно пропускает воду, используйте это руководство для её замены.
Кроме того, термопаста может понадобиться только в том случае, если паста, фиксирующая нагревательный элемент на нагревательной плите, была удалена или изношена. Термопаста не требуется, если в процессе выполнения этого руководства или по иным причинам не произошло коррозии или повреждения пасты.
Шаг 1

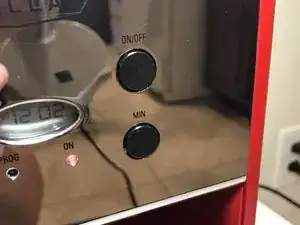

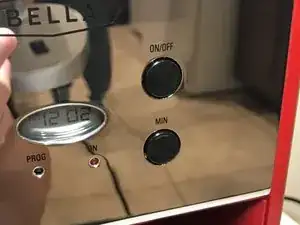

Выключите кофеварку, нажав кнопку с надписью ON/OFF, расположенную в правом верхнем углу передней панели.
Убедитесь, что индикатор с надписью ON не горит, прежде чем переходить к следующему шагу.
Перед приготовлением кофе вскипятите чайник горячей воды, чтобы проверить наличие утечек из водяных трубок и клапана. Если происходят утечки, вернитесь назад и проверьте правильность установки хомутов на шлангах.
Шаг 2

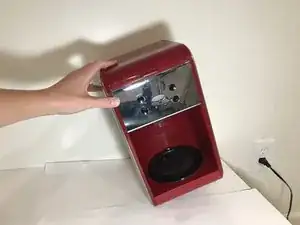

Отключите кофеварку от сети.
Если кофеварка была недавно включена до отключения, нагревательная плита может всё ещё быть горячей. Подождите 30 минут — час перед продолжением, чтобы нагревательная плита остыла.
Шаг 3

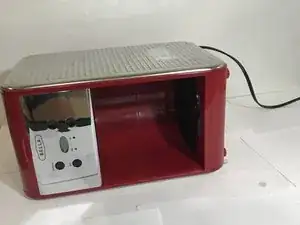

Положите кофеварку на её левую сторону, чтобы был доступ к дну.
Обязательно положите кофеварку на левую сторону — так вам будет проще найти водяную трубку с клапаном на следующих шагах.
Поверните кофеварку по часовой стрелке, пока нижняя панель не окажется перед вами.
Шаг 4

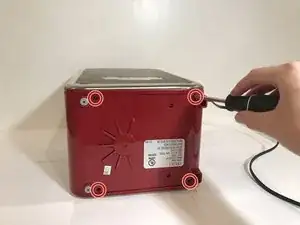

Используйте отвертку Phillips №1, чтобы открутить четыре 3 мм винта, удерживающие нижнюю панель.
Шаг 5

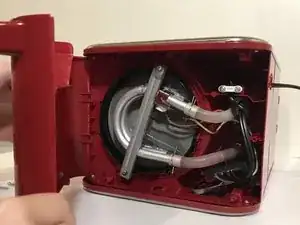

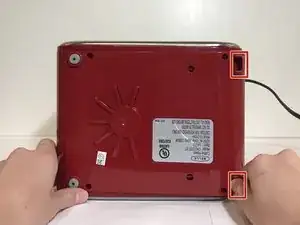

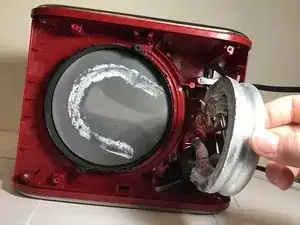

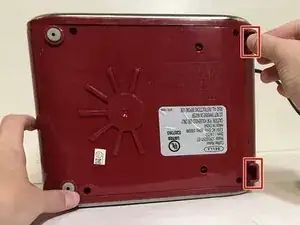

Снимите нижнюю панель, потянув её на себя за квадратные защёлки, расположенные на правой стороне панели.
Возможно, придётся применить больше усилий, чем ожидается, вы услышите щелчок или треск при открытии панели.
Шаг 6

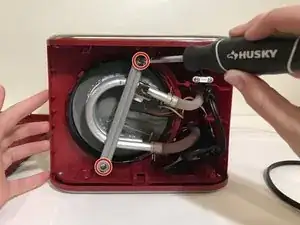

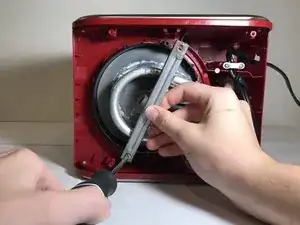

Используйте отвертку Phillips №1, чтобы удалить два 3 мм винта, удерживающие изогнутую металлическую трубку на месте.
Шаг 7

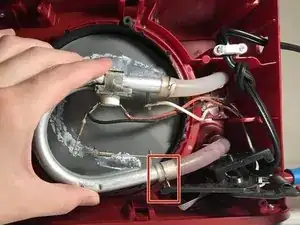

Водяная трубка с клапаном — это прозрачная трубка с элементами внутри, и она соединена с нижней частью изогнутой металлической трубки. Обязательно снимайте именно эту трубку, а не прозрачную полую трубку, которая соединена с верхней частью металлической трубки.

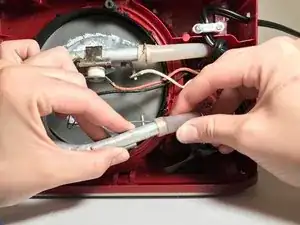

Используйте плоскогубцы, чтобы сжать и снять хомут, удерживающий водяную трубку с клапаном на металлической трубке.

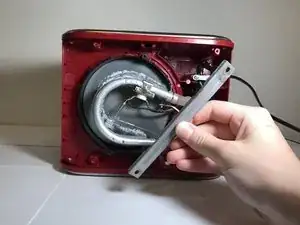

Поверните металлическую трубку вправо так, чтобы она стала перпендикулярна дну кофеварки.

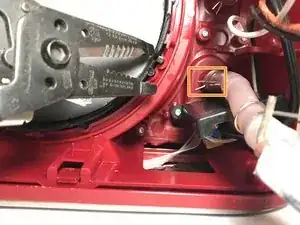

Используйте плоскогубцы, чтобы сжать и снять второй хомут, прикрепляющий водяную трубку с клапаном к соединению диспенсера воды.
При повторной сборке обязательно заново закрепите хомуты на шлангах. Это снижает риск возможных протечек.
Шаг 8

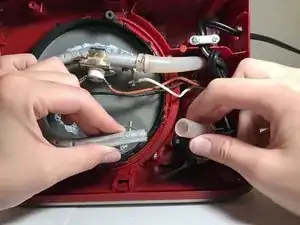

Отсоедините водяную трубку с клапаном от металлической трубки.
Отсоедините водяную трубку с клапаном от разъёма диспенсера воды.
Перед установкой новой водяной трубки с клапаном проверьте, в каком направлении клапан пропускает воду. Попробуйте подуть в один конец трубки. Конец, через который вам удалось продуть воздух, соединяется с металлической трубкой.
Заключение
Для повторной сборки устройства выполните описанные действия в обратном порядке.
После завершения сборки кофеварки вскипятите воду, чтобы промыть новую водяную трубку с клапаном и убедиться, что всё работает правильно.
Перевод руководства с ifixit.com
