Ariete Espresso Novecento 1387 Замена платы (PCB)

Всегда начинайте с отключения устройства от сети и дождитесь полного остывания (температурный индикатор аналоговый, поэтому можно ориентироваться по нему).

Затем снимите резервуар для воды. Уберите его подальше от места работы с устройством.

Устройство разделено на три общих отсека:

Нижний отсек (самый простой доступ): содержит простую плату управления, которая позволяет включать/выключать устройство тумблером и автоматически отключает его после длительного периода простоя.

Средний отсек (самый сложный доступ): содержит проводку, насос и клапан.

Верхний отсек: содержит нагревательный блок с термовыключателями и предохранителем, рычаги, индикаторные лампы и часть водопроводных трубок.

Для замены платы требуется доступ только к нижнему отсеку!

Доступ довольно прост. Найдите устойчивую поверхность, чтобы положить устройство на бок, не повредив рычаги (или термометр).

Полезно использовать кусок поролона или старую подушку.

Отвинтите шесть винтов на дне устройства обычной крестовой отверткой. Обратите внимание, что винт в центре спереди короче остальных. Убедитесь, что при сборке он вернётся на своё место!

Снимите нижнюю крышку. Вы увидите плату и немного проводки, и больше ничего.

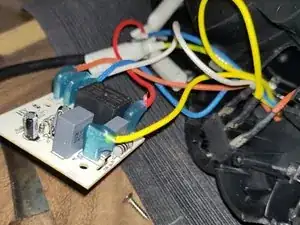

После снятия нижней крышки плату можно извлечь всего двумя винтами. Для снятия разъёмов может пригодиться плоскогубцы.

В моём случае плата была повреждена. Сначала я думал, что реле Sanyou SRD-S-124DM вышло из строя, но после дальнейшего исследования выяснилось, что плата больше не вырабатывает постоянное напряжение.

Пока что я отказался от ремонта платы и не нашёл замену, но нашёл другой «быстрый» способ ремонта — см. следующие шаги.

Если вы найдёте замену платы, просто подключите все разъёмы на свои места и закрутите два винта. Не забудьте вернуть пластиковую прокладку на место.

Функция платы очень проста: при нажатии тумблера она включает реле, которое подаёт питание на устройство. Повторное нажатие тумблера выключает реле и обесточивает всё устройство.

Плата также проверяет, включается ли когда-либо насос (это значит, что вы либо набираете горячую воду, либо готовите кофе). Если этого не делать в течение некоторого времени, она также отключит машину.

Первую функцию можно легко заменить переключателем. Тогда устройство снова будет работать, но если забыть его выключить, оно останется включённым постоянно и будет потреблять много электроэнергии!

Используемый в устройстве тумблер посылает короткий импульс на плату (переключение). Если вы хотите удалить плату, потребуется заменить его на переключатель, который остаётся в положении ВКЛ до тех пор, пока вы не выключите его вручную.

ВНИМАНИЕ: следуя моим инструкциям, вы работаете с цепями сетевого напряжения! Это может быть опасно! Продолжайте только если вы понимаете написанное выше и знаете, что делаете!

Отсоедините все провода от тумблера. Существует небольшой фиксатор, который облегчит снятие при нажатии.

Будьте осторожны при снятии тумблера (если планируете установить его обратно):

Осторожно подденьте одну из защёлок плоской отвёрткой, чтобы снять крышку

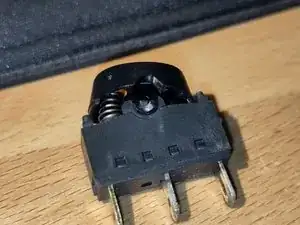

Выньте тумблер из корпуса

После замены пружины можно собрать обратно, чтобы не потерять детали.

Если хотите вернуть тумблер позже, снимите крышку тем же способом и установите его обратно в устройство (не забудьте пружину и правильную ориентацию).

Я использовал обычный переключатель (который даже подошёл по отверстию старого тумблера). Он должен соединять красный (AC_L) и синий (COM_L) провода в положении ВКЛ.

Провода оранжевого (erp count) и жёлтого (AC_N) цветов я изолировал лентой, чтобы они не могли случайно соприкоснуться.

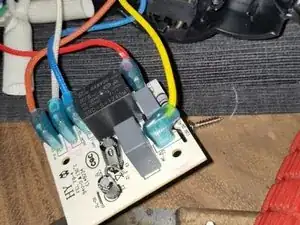

Я снял плату.

Также я отсоединил белый провод между старым тумблером и платой (pwr zero).

Верните нижнюю крышку и закрутите шесть винтов (убедитесь, что короткий винт возвращён в своё место).
