Presto 0282202 Разборка

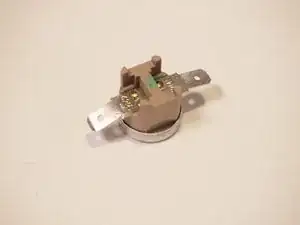

Эти инструкции объясняют, как разобрать кофеварку Presto и извлечь такие детали, как два термовыключателя 4349806, небольшой нагревательный провод и несколько коротких проводов с вилочными клеммами. Руководство по разборке простое и рекомендуется всего два инструмента: крестовая отвертка Phillips №2 и тонкогубцы. Единственная опасность — аккуратно обращаться с термопастой при снятии термовыключателей.
Шаг 1

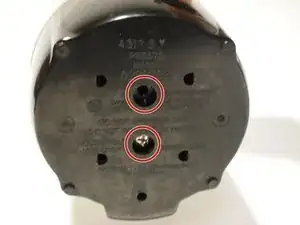

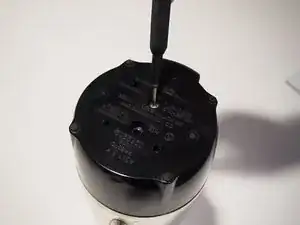

С помощью крестовой отвертки Phillips №2 отвинтите два нижних винта длиной 25 мм на корпусе кофеварки.

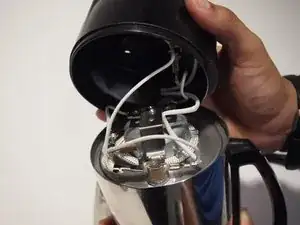

Осторожно снимите нижнюю часть корпуса кофеварки.
Провода удерживают обе части соединёнными.
Шаг 2

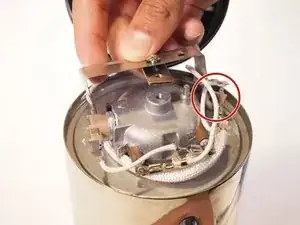

С помощью крестовой отвертки Phillips №2 отвинтите центральный винт длиной 10,8 мм, крепящий металлическую планку.

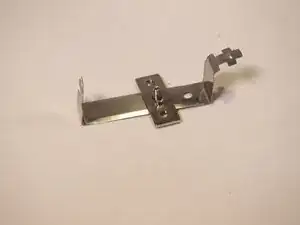

Снимите металлическую планку.
Шаг 3

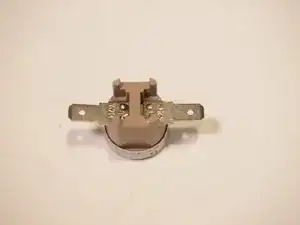

Осторожно отделите правый (ориентированный вниз) термовыключатель от термопасты.
Будьте внимательны: термопаста может сильно прилипать.

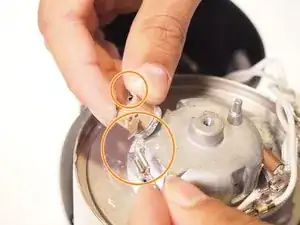

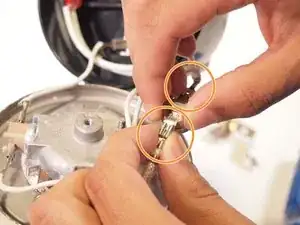

С помощью тонкогубцев снимите вилочные клеммы, подключенные к термовыключателю.
Проще всего держать конец термовыключателя плоскогубцами и сдвинуть вилочную клемму.
Шаг 4

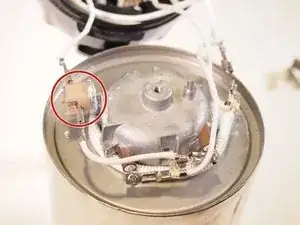

Осторожно отделите левый (ориентированный в сторону) термовыключатель от термопасты.
Будьте внимательны: термопаста может сильно прилипать.
С помощью тонкогубцев снимите вилочные клеммы, подключенные к термовыключателю.
Проще всего держать конец термовыключателя плоскогубцами и сдвинуть вилочную клемму.
Шаг 5

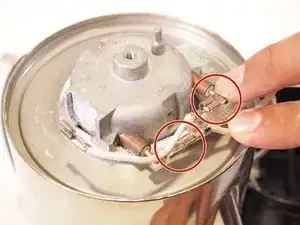

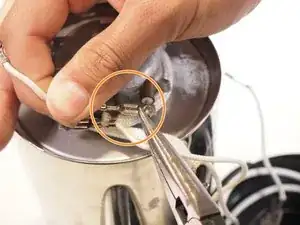

Снимите две вилочные клеммы, подключенные к нагревательному элементу.
Проще всего держать конец нагревательного элемента плоскогубцами и сдвинуть вилочную клемму.
Шаг 6

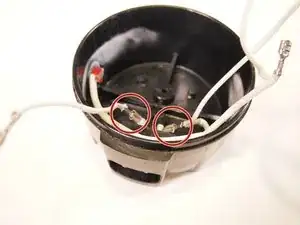

Снимите две вилочные клеммы, подключенные к силовому разъёму.
Проще всего держать конец силового разъёма плоскогубцами и сдвинуть вилочную клемму.

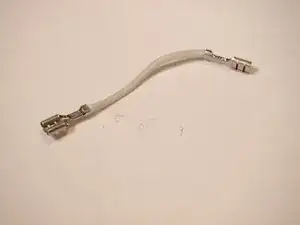

Последний снятый провод содержит небольшой нагревательный провод (толстый оплёточный провод) и индикаторную лампу.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
