Замена лентового (шлейфового) кабеля KitchenAid KSB5CR

Лентовый кабель соединяет плату управления с двигателем. Он выглядит как серый шлейф с красной полосой.

Шаг 1

Снимите стеклянный контейнер и переверните блендер, поставив его на прочную поверхность.

Снимите четыре резиновые ножки с помощью тонкогубцев.

Выверните четыре винта Phillips №7.5 длиной 25 мм, расположенные под резиновыми ножками, используя отвертку Phillips №2.

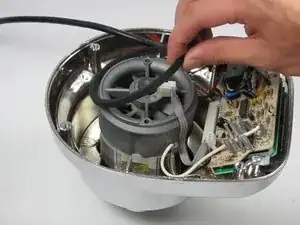

Поднимите заднюю панель, сдвигая её вдоль сетевого шнура.

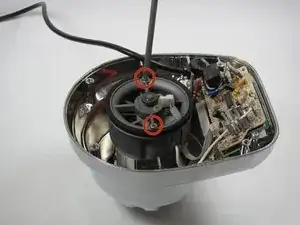

Выверните два винта с головкой под шестигранник №6 длиной 82 мм, используя отвертку Phillips №2.

Снимите резиновое уплотнительное кольцо, поддев и подняв его вверх.

Снимите лентовый кабель с шасси, поддев и подняв его вверх.

Снимите другой конец лентового кабеля с платы, поддев и подняв его вверх.

Для сборки устройства выполните эти действия в обратном порядке.

Перевод руководства с ifixit.com
