Замена сборки сенсорного экрана Charge 3

Рекомендуется разрядить аккумулятор перед началом работы. Это предостережение, чтобы избежать возгорания аккумулятора при проколе.

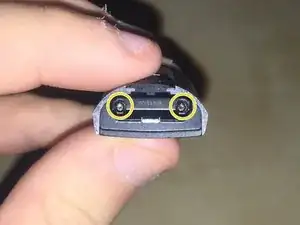

Снимите оба винта T2

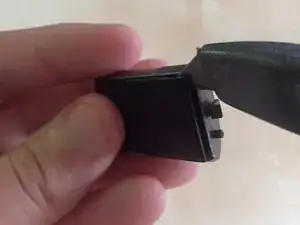

Сдвиньте пластиковую деталь, приподняв её и затем подняв вверх

Сдвиньте пластиковую и пружинную сборки с направляющей

Проделайте это с обеих сторон

Я выполнял это на нескольких моделях Fitbit, где клей был так изношен, что при лёгком подъёме сборка сенсорного экрана поднималась сразу

Фен на высокой температуре должен сработать, но возможно, придется использовать его дольше

Нагрейте стеклянный экран с помощью тепловой пушки, чтобы размягчить клей

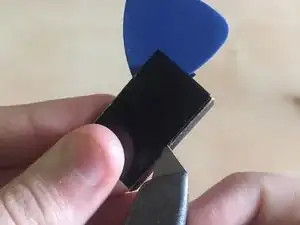

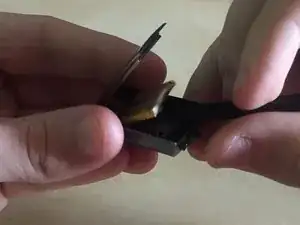

Вставьте нож между стеклом и корпусом

Продолжайте обводить край экрана, пока он не станет свободным

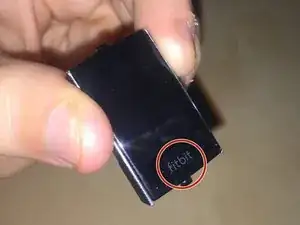

К этому месту кабели располагаются очень близко к краю под буквами Fitbit, поэтому будьте осторожны

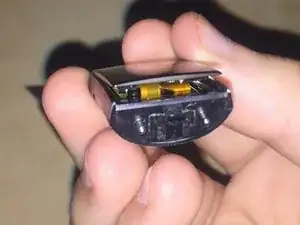

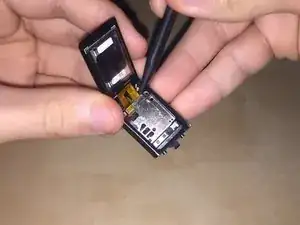

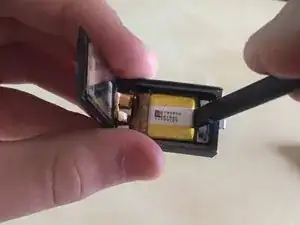

Аккуратно приподнимите дисплей и аккумулятор

Аккумулятор прикреплён небольшим количеством клея, поэтому поднимайте осторожно

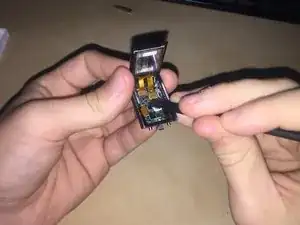

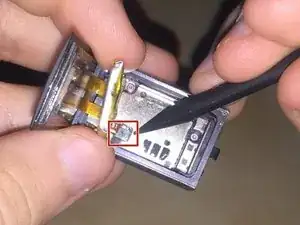

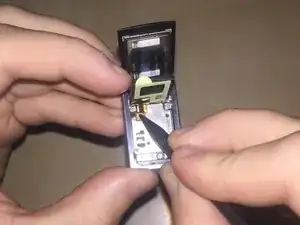

Удалите разъем аккумулятора

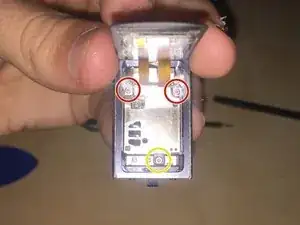

Снимите два винта P2

Удалите винт T2

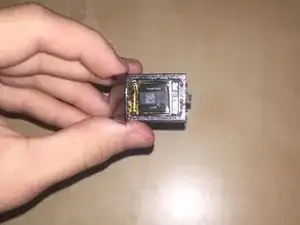

Снимите металлический щит

Я обнаружил, что легче перевернуть устройство и позволить щиту выпасть

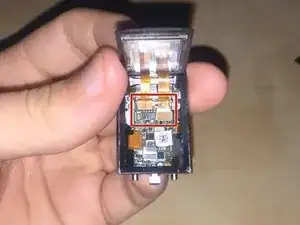

Снимите оба разъема дисплея

Удалите сборку дисплея

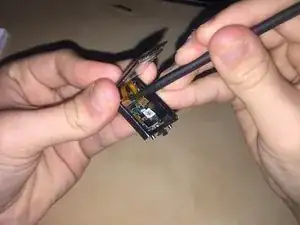

Подключите новый экран (по сути, шаг 6 в обратном порядке)

Этот шаг может быть немного сложным для того, чтобы всё правильно установить

Затем проделайте шаг 5 в обратном порядке, чтобы установить металлический щит обратно

Подключите разъем аккумулятора

Если аккумулятор не разрядился перед ремонтом, он должен включиться сейчас

Поставьте аккумулятор на место

Когда я заменял экран, я также заменял аккумулятор, поэтому он изменился.

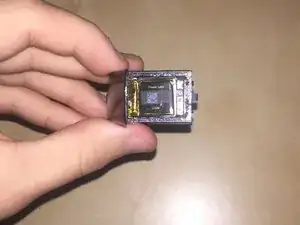

Нанесите тонкий слой клея E-6000 по периметру корпуса

Убедитесь, что покрыли всю поверхность, которая соприкасается с экраном, чтобы устройство оставалось водонепроницаемым

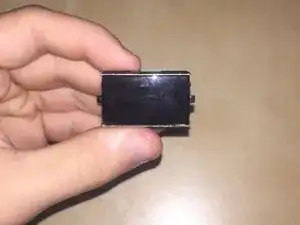

Опустите экран вниз и удалите любой излишек клея, который вышел наружу

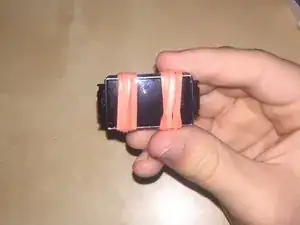

Возьмите резинку и оберните её вокруг устройства, это обеспечит удержание дисплея на месте, пока клей крепнет

С резинками вернитесь к шагу 1 и проделайте шаги в обратном порядке, чтобы установить ремешок обратно

Клею потребуется от 24 до 72 часов для полного высыхания

Когда клей полностью высохнет, снимите резинки

И вуаля, у вас теперь отремонтированный Fitbit Charge 3
