Замена аккумулятора Fitbit Ionic

Перед началом снимите Fitbit Ionic с зарядного устройства и выключите его.

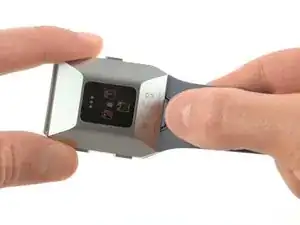

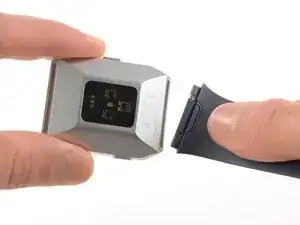

По необходимости можно снять или присоединить ремешок, чтобы обеспечить лучшее управление при ремонте.

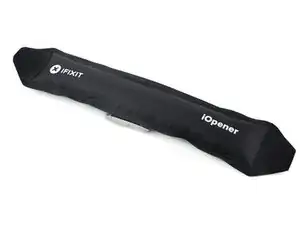

Нагрейте iOpener и приложите его к дисплею как минимум на две минуты, чтобы размягчить клей под ним.

Клей Fitbit Ionic очень прочный. Возможно, потребуется повторно нагреть iOpener и повторить процедуру несколько раз, пока клей под дисплеем не ослабнет достаточно.

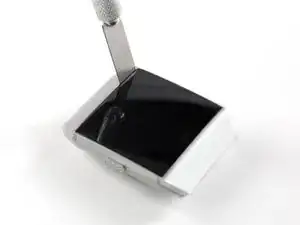

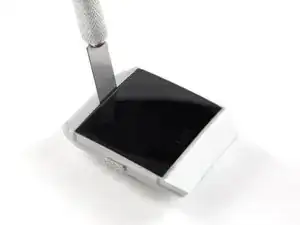

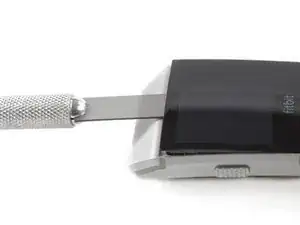

Вставьте лезвие техника с плоским лезвием в небольшой зазор между корпусом часов и дисплеем.

Перережьте клей по верхней стороне Fitbit Ionic.

Используйте лезвие техника с плоским лезвием, чтобы поддеть верхний край дисплея и создать небольшой зазор.

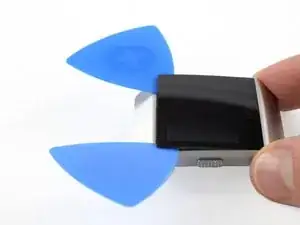

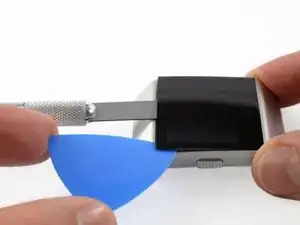

Вставьте два монтажных пика под верхний левый и верхний правый угол.

Оставьте монтажные пики на месте, чтобы клей не склеился снова.

Удалите лезвие бритвы.

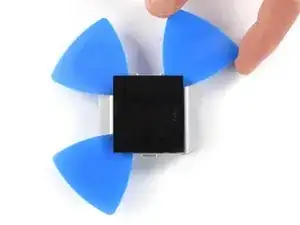

Вставьте третий монтажный пик под верхний правый угол и проведите им вдоль правого края дисплея.

Оставьте монтажный пик в правом нижнем углу, чтобы клей не склеился снова.

Если резать становится слишком тяжело, повторно нагрейте и приложите iOpener.

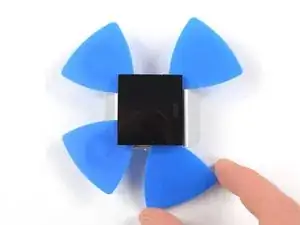

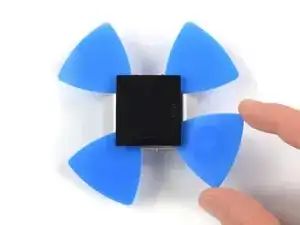

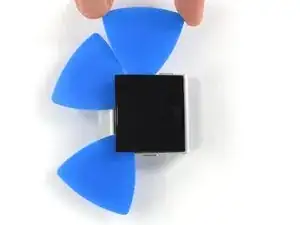

Вставьте четвёртый монтажный пик под верхний левый угол и проведите им вдоль левого края дисплея.

Оставьте монтажный пик в левом нижнем углу, чтобы клей не склеился снова.

Не снимайте модуль дисплея полностью — он всё ещё подключён к плате.

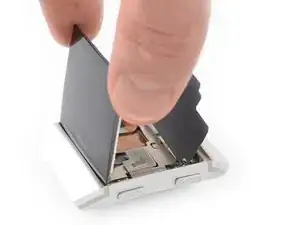

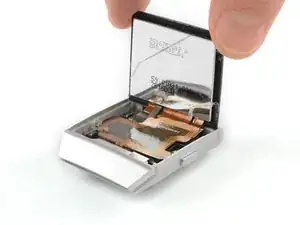

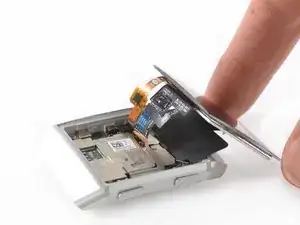

Аккуратно сложите модуль дисплея в направлении нижнего края.

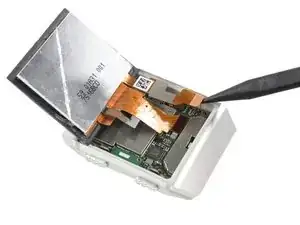

Используйте плоский конец лопатки, чтобы ослабить и поддеть слегка приклеенную NFC-антенну.

Аккуратно сложите NFC-антенну в направлении верхнего края часов.

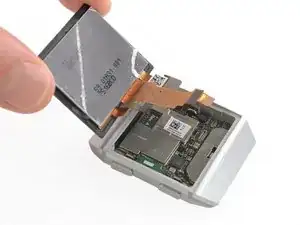

Аккуратно сложите модуль дисплея на верхнюю сторону часов.

Не тяните и не сгибайте кабели слишком сильно — они всё ещё подключены к плате.

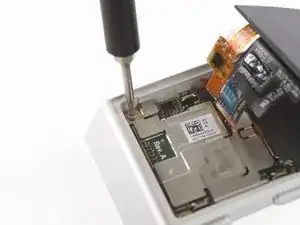

Удалите винт Torx T2 (длина 3.65 мм) в нижнем левом углу.

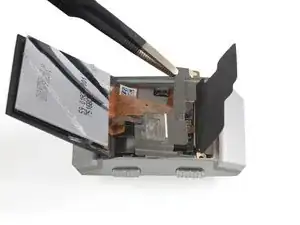

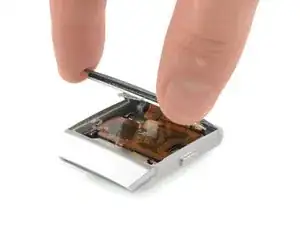

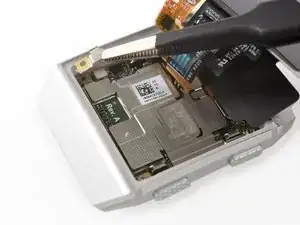

Используйте пинцет, чтобы снять металлический экран, закрывающий гибкий кабель аккумулятора.

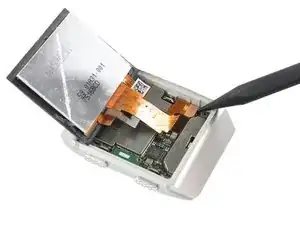

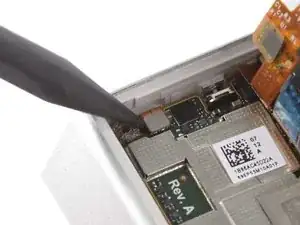

Используйте лопаточку, чтобы поддеть и отключить гибкий кабель аккумулятора.

Верните модуль дисплея в исходное положение.

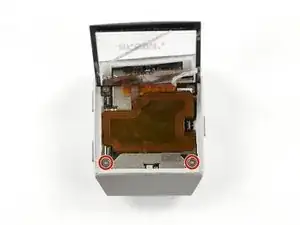

Удалите два винта Torx T2 (длина 3.65 мм) с верхнего края часов.

Используйте пинцет, чтобы снять металлическую крышку.

Используйте лопаточку, чтобы поддеть и отключить NFC-антенну.

Снимите NFC-антенну.

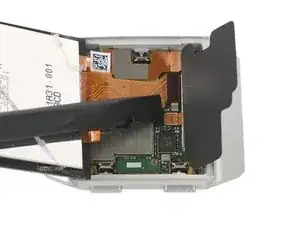

Используйте лопаточку, чтобы поддеть и отключить два кабеля дисплея от материнской платы.

Снимите модуль дисплея.

Если возможно, включите Fitbit Ionic и проверьте ремонт перед установкой новой клейкой ленты и повторным склеиванием.

Удалите винт Torx T2 (длина 3.65 мм).

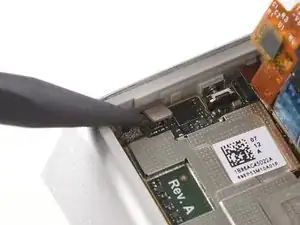

Используйте лопатку, чтобы поддеть и отсоединить датчик сердечного ритма от материнской платы.

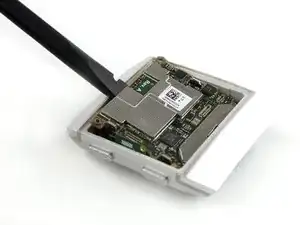

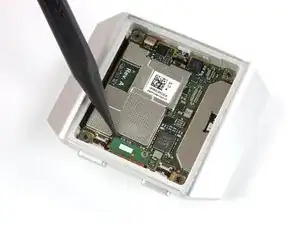

Вставьте лопатку в зазор между корпусом часов и верхним краем материнской платы.

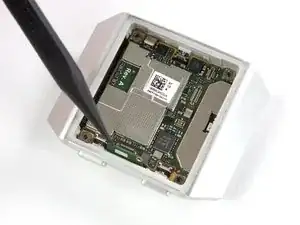

С помощью лопатки приподнимите материнскую плату.

Избегайте повреждения кабелей аккумулятора и датчика сердечного ритма во время снятия материнской платы.

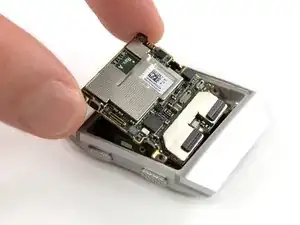

Снимите материнскую плату.

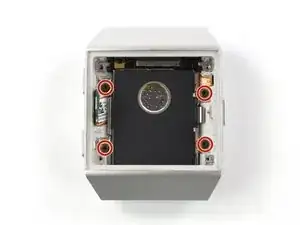

Удалите четыре винта Torx T2 (длина 1,8 мм).

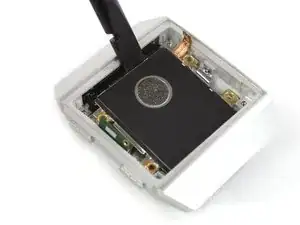

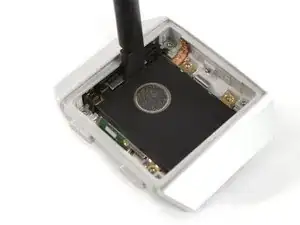

Вставьте плоский конец лопатки между корпусом часов и аккумулятором у верхнего края вашего Fitbit Ionic.

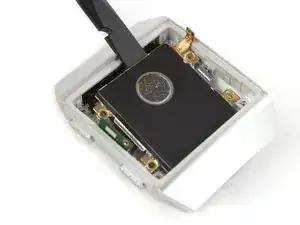

С помощью лопатки приподнимите аккумулятор.

Удалите аккумулятор.
