Замена батареи Fitbit Blaze

Найдите передний ЖК-экран на устройстве.

Логотип Fitbit должен находиться в нижней центральной части экрана.

Выдавите экран через заднюю часть металлического корпуса кольца.

Приложите небольшое усилие к экрану, чтобы избежать повреждений. Другой рукой поймайте экран.

Найдите металлический штифт за ремешком, расположенный на краю металлического кольца.

Вставьте заостренный конец металлической лопатки в отверстие штифта и нажмите его в синюю прямоугольную оболочку.

Применяйте небольшое усилие, чтобы не повредить штифты.

Снимите ремешок.

Положите устройство экраном вниз и найдите четыре винта, крепящие заднюю крышку.

Используйте отвертку с торкс-насадкой T3, чтобы снять четыре винта.

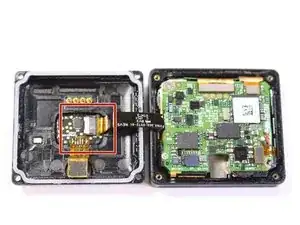

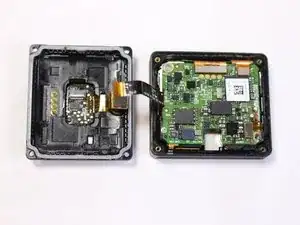

Возьмитесь за заднюю крышку, поднимите и откройте как книгу, чтобы получить доступ к плате. Найдите ленточный разъем слева.

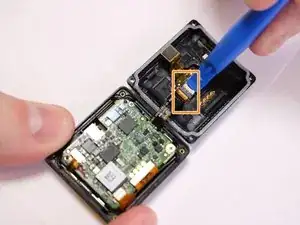

Используйте пластиковую лопатку на ленточном шлейфе от датчика сердечного ритма к плате.

Вставьте и поднимите пластиковый инструмент для открытия, чтобы освободить шлейф.

При подъеме пластикового коннектора требуется только небольшое усилие, чтобы избежать повреждений.

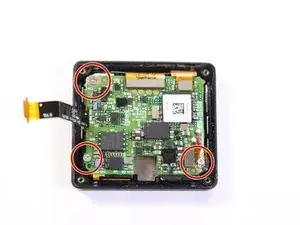

Отделите заднюю крышку и отложите в сторону, найдите три винта, крепящие плату.

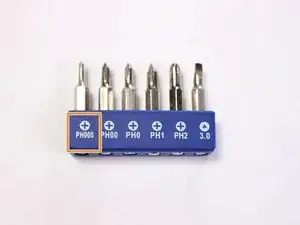

Используйте отвертку PH000, чтобы снять три винта.

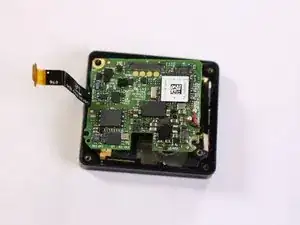

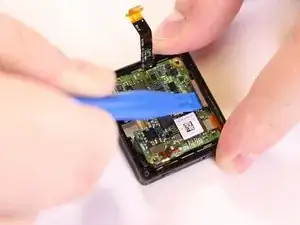

Используйте пластиковую лопатку на ленточных разъемах, подключенных к плате.

Вставьте инструмент под шлейф и поднимите, чтобы разъединить соединение.

При подъеме пластикового коннектора требуется только небольшое усилие, чтобы избежать повреждений.

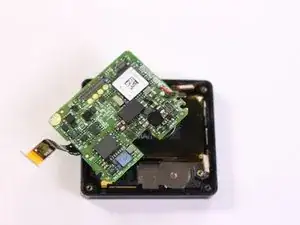

Поднимите и отодвиньте плату в сторону, чтобы открыть 167 мА·ч аккумулятор.

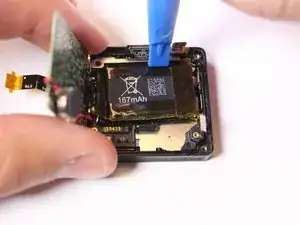

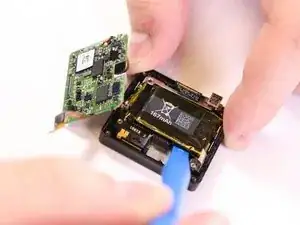

Используйте пластиковую лопатку, чтобы выдрать аккумулятор из клеевой ленты под ним.

Поднимите и потяните вниз, чтобы извлечь аккумулятор. Перейдите к верхней части аккумулятора и надавите вниз, чтобы поддеть аккумулятор.

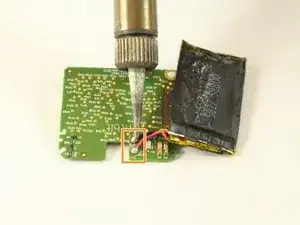

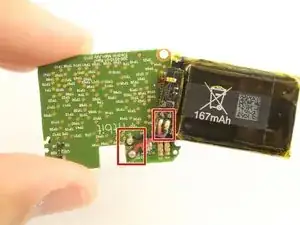

Переверните плату задней стороной вверх и найдите металлические выводы аккумулятора, припаяные к плате.

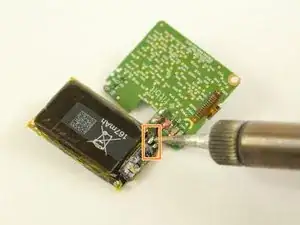

Отпаивайте соединение, чтобы снять аккумулятор; при желании отпаять можно и сам разъем аккумулятора.

Следуйте этому руководству по пайке и выпаиванию разъемов Руководство по пайке

Избыточный нагрев повредит компоненты, поэтому не прикладывайте паяльник к компоненту длительное время.
