Замена материнской платы Fitbit Blaze

Найдите передний LCD-экран на вашем устройстве.

Логотип Fitbit должен отображаться в нижней центральной части экрана.

Выдавите экран через заднюю часть металлического кольцевого корпуса.

Приложите небольшое усилие к экрану, чтобы избежать повреждений. Другой рукой поймайте экран.

Найдите металлический штифт за ремешком, расположенный на краю металлического кольца.

Вставьте заострённый конец металлической лопатки в отверстие штифта и сдвиньте его в синий прямоугольный зажим.

Приложите небольшое усилие, чтобы не повредить штифты.

Снимите ремешок.

Найдите штифт за вторым ремешком, расположенный на краю металлического кольца.

Вставьте заострённый конец металлической лопатки в отверстие штифта и сдвиньте его в противоположном направлении.

Приложите небольшое усилие, чтобы не повредить штифты.

Снимите ремешок.

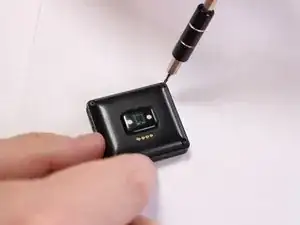

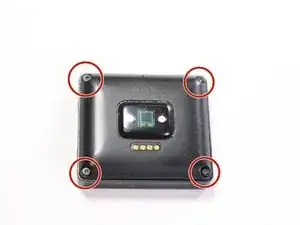

Положите устройство экраном вниз и найдите четыре винта, крепящие заднюю крышку.

Используйте биту Torx T3 или отвёртку Torx T3, чтобы снять четыре винта.

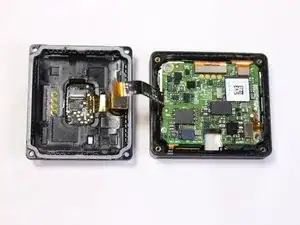

Возьмите заднюю крышку, приподнимите и откройте как книгу, чтобы получить доступ к материнской плате. Найдите ленточный разъём слева.

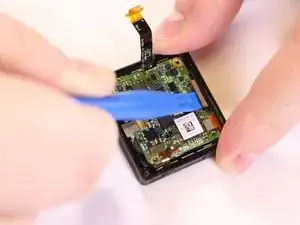

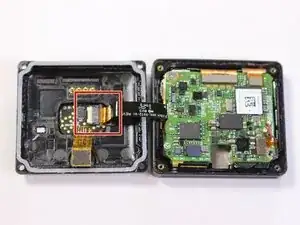

Используйте пластмассовую лопатку на ленточном кабеле, соединяющем датчик сердечного ритма с материнской платой.

Вставьте и приподнимите пластмассовый разъём, чтобы освободить ленту.

При подъёме пластмассового разъёма требуются только небольшие усилия, чтобы избежать повреждения.

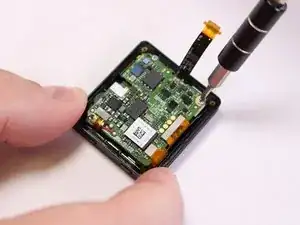

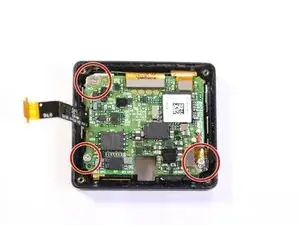

Отделите заднюю крышку и отложите в сторону, найдите три винта, крепящие материнскую плату.

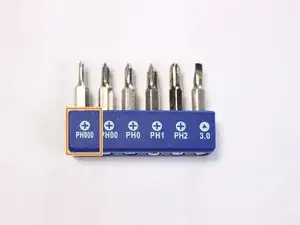

Используйте биту PH000 или отвёртку PH000, чтобы снять три винта.

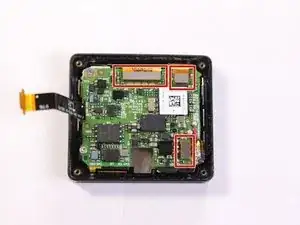

Используйте пластмассовую лопатку на ленточных разъёмах, подключённых к материнской плате.

Поднимите инструмент под ленту и приподнимите, чтобы разъединить соединение.

При подъёме пластмассового разъёма требуются только небольшие усилия, чтобы избежать повреждения.

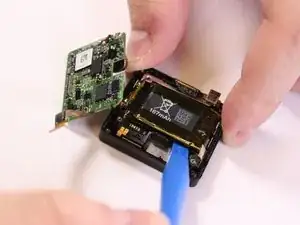

Поднимите и сдвиньте материнскую плату в сторону, чтобы открыть доступ к аккумулятору ёмкостью 167 мА·ч.

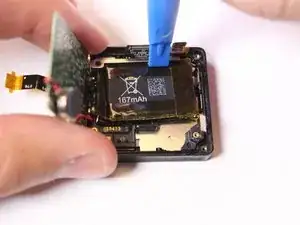

Используйте пластмассовую лопатку, чтобы отковырять аккумулятор из клеевой основы под ним.

Приподнимите и тяните вниз, чтобы извлечь аккумулятор. Перейдите к верхней части аккумулятора и нажмите вниз, чтобы поддеть аккумулятор.

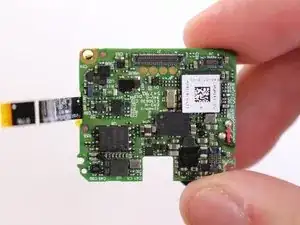

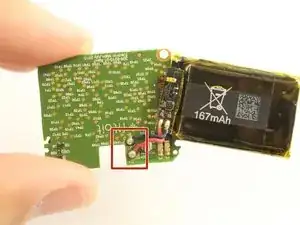

Переверните материнскую плату, чтобы найти металлические контакты аккумулятора, припаянные к плате.

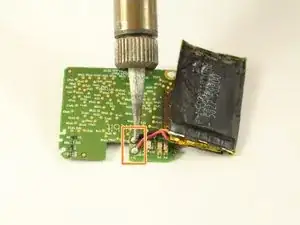

Отпаяйте соединение, чтобы удалить компонент аккумулятора.

Следуйте этому руководству по пайке и выпаиванию разъёмов Руководство по пайке

Чрезмерное нагревание повредит компоненты, поэтому не применяйте паяльник к компоненту длительное время.

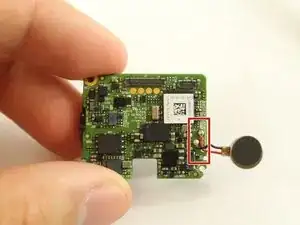

Переверните материнскую плату обратно лицевой стороной вверх, чтобы найти металлические контакты вибромотора, припаянные к плате.

Отпаяйте соединение, чтобы удалить компонент мотора.

Следуйте этому руководству по пайке и выпаиванию разъёмов Руководство по пайке

Чрезмерное нагревание повредит компоненты, поэтому не применяйте паяльник к компоненту длительное время.
